Renault Symbol. Тросы заслонок вентиляции - снятие






Снять тросы привода можно, не снимая приборную панель.

Снятие:
– снимите пепельницу;
– снимите центральную консоль;

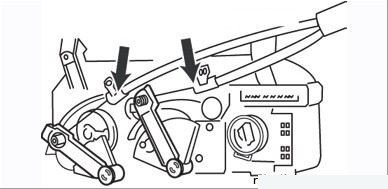

Рисунок 8.83. Положение тросов у панели управления (стрелки)




– отсоедините от панели управления соответствующий трос (Рисунок 8.83).

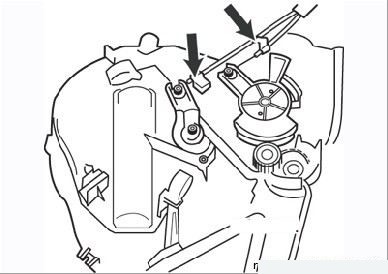

Рисунок 8.84. Держатели тросов блока распределителя воздуха (стрелки)




В правой нижней части салона автомобиля снимите держатели (Рисунок 8.84) с тросов, управляющих блоком распределителя воздуха, и выньте тросы из-под панели приборов.

Установка:
– присоедините тросы к панели управления отоплением и вентиляцией и к блоку распределителя воздуха;
– установите держатели оболочек на обоих концах тросов.


Регулировка тросов
Установите поворотный регулятор панели управления и соответствующую заслонку в крайнее закрытое положение.
Соедините трос с заслонкой блока распределителя воздуха и заверните держатели.
Проверьте функционирование привода. Установите панель управления на Приборная панель.
Установите на место центральную консоль.
