Renault Symbol. Замена отопителя





Снятие
1. Отсоедините аккумуляторную батарею.
2. Снимите рулевое колесо, см. раздел "Рулевое управление".

Внимание: На моделях с подушками безопасности ознакомьтесь с указаниями по обращению с блоком подушки.

3. Снимите:
- Кожухи рулевой колонки;
- Накладки стоек "А";

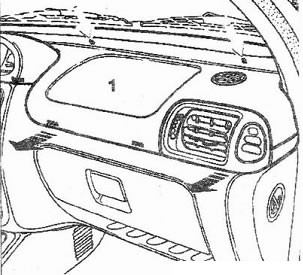

- Верхнюю накладку (1) передней панели;

- Блок приборов;
- Комбинированный выключатель на рулевой колонке;
- Центральную консоль;
- Панель управления отопителем (3);
- Радио;
- Блок подушки безопасности пассажира (если установлен);
- Рулевую колонку.


4. Отверните семь болтов крепления основной накладки передней панели.

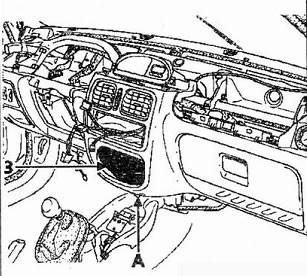

5. Отверните болт (А) отопителя.

замена отопителя

6. Снимите накладку передней панели.

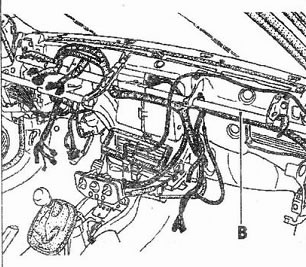

7. Отверните болт (В) отопителя, вытяните отопитель из рамы.

В моторном отсеке:
8. Пережмите шланги отопителя и отсоедините их от отопителя.


Вариант 1 крепления шлангов.


Вариант 2крепления шлангов.


9. С помощью сжатого воздуха выдуйте остатки охлаждающей жидкости из радиатора отопителя.
10. С помощью съемника Ele. 1294-01 снимите рычаги щеток стеклоочистителя.
11. Снимите уплотнение воздуховода системы вентиляции и решетки забора воздуха.
12. Снимите вентилятор отопителя.
13. Отверните болты (1) крепления отопителя.

В салоне:

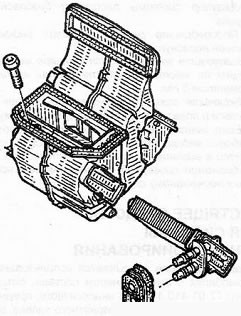

14. Снимите отопитель.

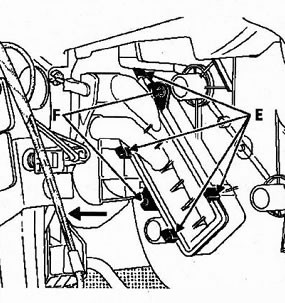

15. Для замены радиатора отопителя отстегните четыре клипсы (Е), выньте радиатор.

Установка
Установка проводится в обратном порядке.
Проверьте правильность прокладки тросов и крепления воздуховодов (предотвращение появление постороннего шума).

Внимание: Перед подсоединением модуля подушки безопасности проведите проверку системы пассивной безопасности:
- Включите зажигание и убедитесь в том, что индикатор системы пассивной безопасности
горит.
- Подсоедините разъем подушки: индикатордолжен погаснуть.
- Выключите зажигание, установите модуль подушки на место. Затяните болты крепления
моментом 5 Нм.
- Включите зажигание: индикатор должен загореться и погаснуть примерно через три секунды.
- Если имеют место отклонения от описания работы индикатора, проведите поиск неисправности в системе пассивной безопасности. Пренебрежение проверкой системы может привести к несчастному случаю.
