Renault Symbol. Замена модуля подушек безопасности







Снятие:

Примечание: Перед снятием подушки безопасности заблокируйте блок управления SRS с помощью диагностического тестера.

Примечание: При подрыве подушки в результате аварии замените рулевое колесо. Проверьте работоспособность системы.

– отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите по меньшей мере 5 мин, чтобы конденсаторы блока управления разрядились и система деактивировалась;

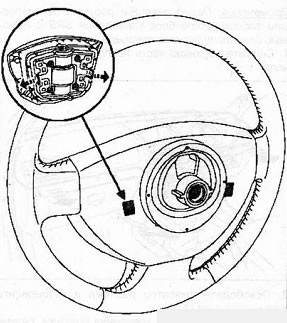

- . С помощью отвертки отстегните клипсы крепления подушки (под рулевым колесом).

замена подушки безопасности

- Освободите фиксатор разъема и отсоедините разъем подушки.

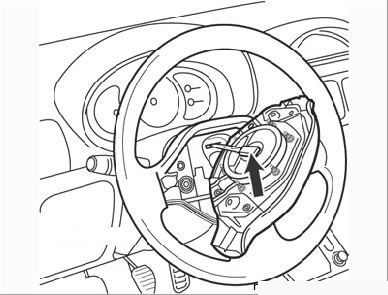

Рисунок 8.66. Снятие модуля подушки безопасности с рулевого колеса (стрелкой показан контактный разъем)




– аккуратно снимите модуль с рулевого колеса. Обратите внимание на то, что подушку нельзя ударять или ронять, хранить ее нужно крышкой вверх.

Установка:
– правильно присоедините контактный разъем и установите модуль в середине рулевого колеса, не пережимая проводку. Вверните винты крепления и затяните их предписанным моментом;
– убедитесь в том, что в салоне автомобиля никого нет, и подключите аккумуляторную батарею. Открыв дверь со стороны водителя, снаружи автомобиля включите зажигание и убедитесь в том, что загорелась контрольная лампа в комбинации приборов.

Замена модуля подушки безопасности пассажира

Снятие:
– отсоедините провод от отрицательной клеммы аккумуляторной батареи и подождите по меньшей мере 5 мин, чтобы разрядились конденсаторы блока управления и деактивировалась система;

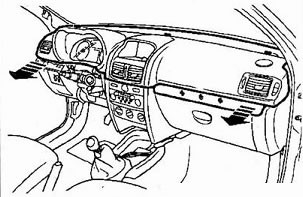

– снимите верхнюю часть передней панели (см. раздел «Кузов»);

- Освободите фиксатор разъема и отсоедините разъем подушки (А).
- Отверните винты (В) крепления подушки, снимите подушку.

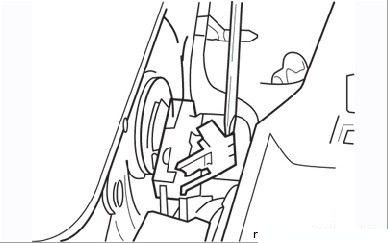

Отсоединение центрального фиксатора на контактном разъеме модуля подушки безопасности пассажира




Установка:
– уложите подушку на свое место и надежно вверните винты крепления. Присоедините контактный разъем проводки, правильно ее уложив, и закрепите фиксатор;
– установите верхнюю часть панели приборов, как описано в разделе «Кузов»;
– убедитесь в том, что в салоне автомобиля никого нет, и подключите аккумуляторную батарею. Открыв дверь со стороны водителя, снаружи автомобиля включите зажигание и убедитесь в том, что загорелась контрольная лампа в комбинации приборов.
