Opel Astra 2004-2006 года. Замена передней демпфирующей втулки рычага
ПРИМЕЧАНИЕ В общем случае, обе демпфирующих втулки должны быть заменены.
Снятие
Снимите рычаг. Выпрессуйте переднюю демпфирующую втулку с помощью спецаль-ных инструментов КМ-508-А-1 и КМ-508-А-3 (рис. 4.37).

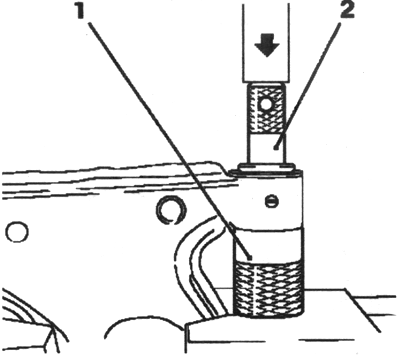

Рис. 4.37. Выпрессовка передней демпфирующей втулки: 1,2- специальный инструмент
Установка
Покройте переднюю демпфирующую втулку (1), приспособление КМ-508-А-2 и рычаг мыльным раствором перед запрессовкой. Запрессуйте переднюю демпфирующую втулку с помощью специальных приспособлений КМ-508-А-3, КМ-508-А-2и КМ-508-А-1 (рис. 4.38).

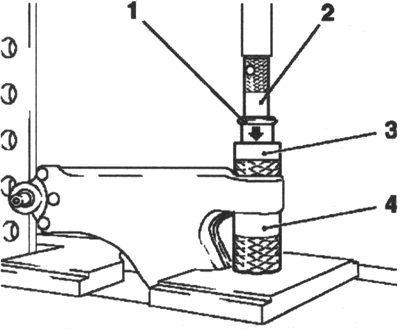

Рис. 4.38. Запрессовка передней демпфирующей втулки: 1 — демпфирующая втулка; 2, 3, 4 — специальный инструмент
Установите рычаг. Замена задней демпфирующей втулки рычага ПРИМЕЧАНИЕ В общем случае, обе демпфирующих втулки должны быть заменены.
Снятие
Снимите рычаг. Присоедините специальный инструмент МКМ-6615–10 к рычагу. Присоедините МКМ-6615–12 кМКМ-6615–11. Присоедините специальный инструмент КМ-6005–2 к специальному приспособлению МКМ-6615–11 и МКМ-6615–12 со стороны кольца. Вставьте специальное приспособление через отверстие демпфирующей втулки. Присоедините специальный инструмент КМ-6005–1-А изнутри к МКМ-6615–11. Вверните специальный инструмент МКМ-6615–13 (рис. 4.39).

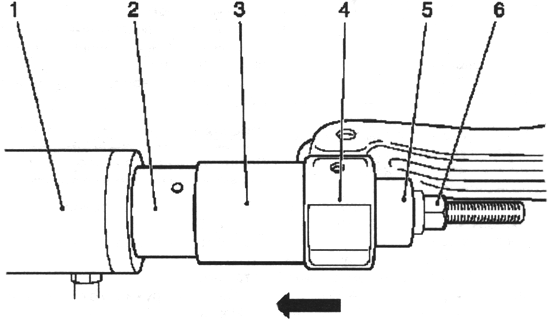

Рис. 4.39. Выпрессовка задней демпфирующей втулки: 1,2,3,5,6- специальный инструмент; 4 — демпфирующая втулка
ПРИМЕЧАНИЕ Убедитесь в правильном расположении инструмента. Стрелка на рисунке4.39 указывает направление выпрессовки. Подключите ручной насос МКМ-6616 с приспособлением МКМ-6615–11. ПРИМЕЧАНИЕ Следите за ростом давления по манометру МКМ-6616. Проверьте установочное положение специального приспособления. Максимальная нагрузкагидравлического штока 6615–10 составляет 70 кН или 260 бар. Выпрессуйте втулку Снимите втулку с приспособления КМ-6005–2.
Установка
Установите новую втулку, используя специальный инструмент. Присоедините КМ-6005–3 к МКМ-6615–11 совместно с МКМ-6615–12. Зубчатый венец КМ-6005–3 должен совместиться с зубчатым венцом демпфирующей втулки. Установите КМ-6005–4-А на МКМ-6615–11 и МКМ-6615–12 (рис. 4.40).

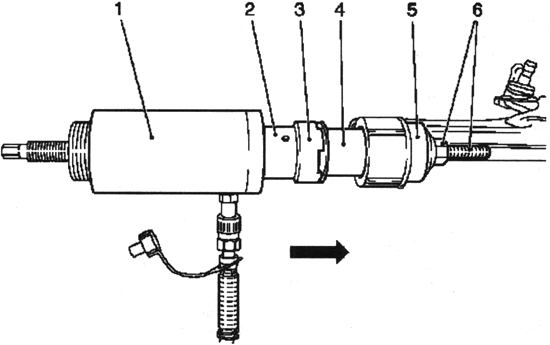

Рис. 4.40. Запрессовка задней демпфирующей втулки: 1,2,3,5,6- специальный инструмент; 4 — демпфирующая втулка
ПРИМЕЧАНИЕ Убедитесь в правильности установки гайки МКМ-5515–13. Стрелка нарисунке 4.40 указывает направление запрессовки. Затяните с помощью приспособле-нияКМ-6615–13. ПРИМЕЧАНИЕ Следите за ростом давления по манометру МКМ-6616. Проверьте установочное положение специального инструмента. Максимальная нагрузкагидравлического штока 6615–10 70 кН или 260 бар. Запрессуйте втулку. ПРИМЕЧАНИЕ Покройте втулку силиконовой смазкой. Снимите специальный инструмент. Установите рычаг
