Opel Astra 2004-2006 года. Смещение колеса





  Смещение колеса представляет собой угловое отклонение между ли­нией, соединяющей точки контакта колес одной оси и перпендикуляра к оси симметрии, проходящего че­рез одну из точек контакта колеса.

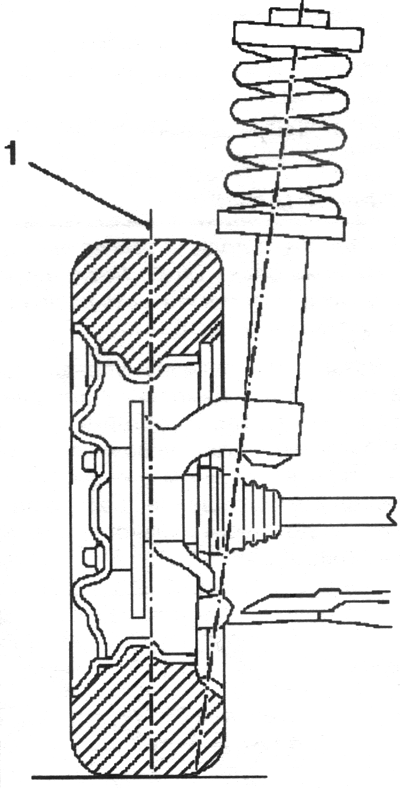

Рис. 4.28. Диаметральная плоскость ко­леса:

1 — плоскость колеса

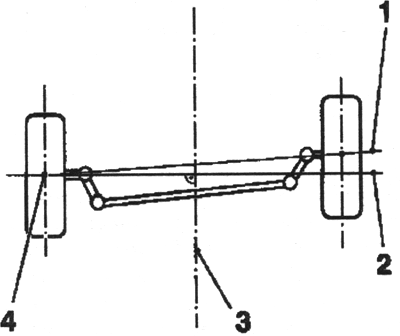

Рис. 4.29. Смещение колеса:

1 — линия уг­лового отклонения; 2 — ось перпендикуляра;

 3 — ось симметрии; 4 — точка контакта колеса



  Угол является отрицательным, если правое колесо смещено к пе­редней части левого колеса и поло­жительным, если левое колесо смещено к передней части правого колеса.

  Смещение колеса измеряется в градусах. Если известна колея, то эти данные можно также выразить в единицах длины.
