Opel Astra 2004-2006 года. Снятие и установка рычага подвески

  Снятие

  Снимите переднее колесо.

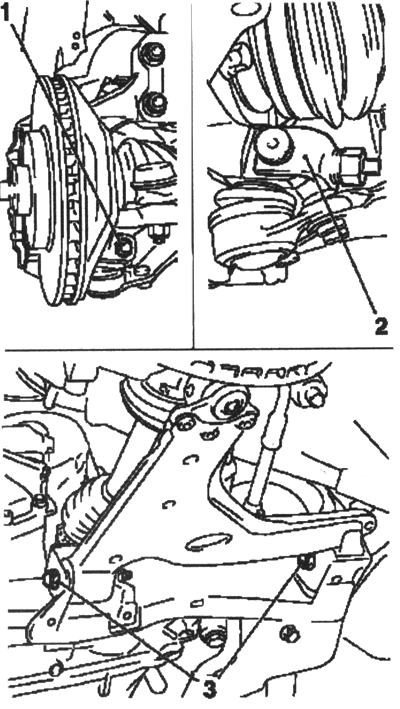

Рис. 4.30. Снятие рычага под веки:

1 — бол­товое соединение; 2 — специальное приспо­собление;

3 — болтовое соединение

  Отсоедините поворотный кулак от рычага.

  Отсоедините болтовое соединение.

  Отведите поворотный кулак с по­мощью специального приспособле­ния КМ 915 (рис. 4.30).

  Выньте шарнир из поворотного кулака.

  Отсоедините рычаг от модуля пе­редней.

  Отверните 2 болтовых соединения.

  Выньте рычаг из держателей в под­рамнике передней подвески.

  Установка

  Установите рычаг в подрамник пе­редней подвески.

ПРИМЕЧАНИЕ

  Затяните болтовое соединение сво­бодно. Болты крепления рычага кподрамнику передней подвески затягиваются под нагрузкой (авто­мобильдолжен стоять на четырех колесах), при этом оба передних си­дениянагружаются грузом в 70 кг.

  Используйте 2 новых болта.

  Заверните 2 новых гайки.

  Присоедините рычаг к поворотно­му кулаку и затяните моментом 50 Нм.

  Установите шарнир в поворотный кулак.

  Соберите болтовое соединение -используйте новые гайки.

  Установите переднее колесо и за­тяните болты крепления моментом 110Н-М.

  Затяните 2 болта крепления рычага к подрамнику передней подвески.

  Нагрузите оба передних сидения грузом в 70 кг.

  Установите 2 новых резьбовых со­единения рычага к подрамнику пе­редней подвески и затяните момен­том 90 Нм +75° +15°.

ПРИМЕЧАНИЕ

  Автомобиль должен стоять на коле­сах (проверочный стенд или яма).
