Ниссан Джук. Жгуты проводов системы управления двигателем

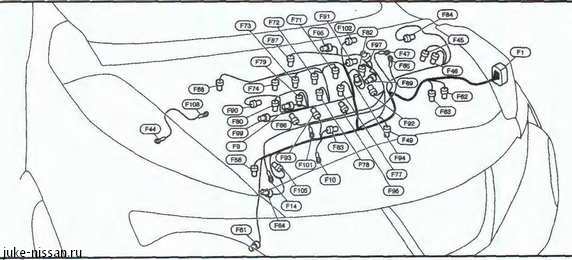

Жгут проводов системы управления двигателем (двигатели HR)
*1: вариатор (CVT). *2: механическая трансмиссия.

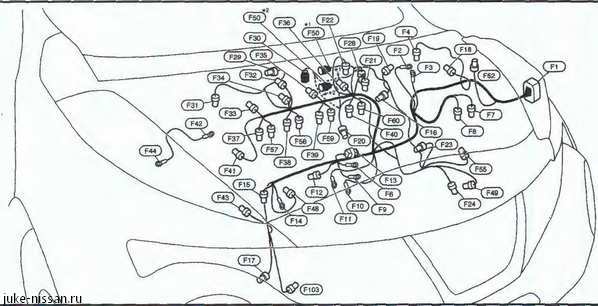

Жгут проводов системы управления двигателем (двигатель MR)
*1: версии с передним приводом (2WD).*2: версии с полным приводом (4WD).

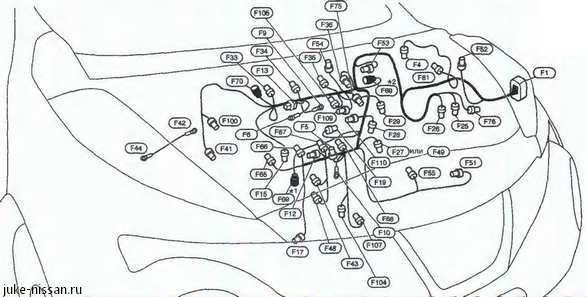

Жгут проводов системы управления двигателем (двигатель К9К)
| № разъёма | F1 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | SAA36FB- RS10-SJZ2 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | L | - |
| 3 | Y | - |
| 4 | V | - (версии с двигателем HR; |
| 4 | BG | - (версии с двигателем MR) |
| 5 | LG | - |
| 6 | BR | - (кроме версий с двигателем MR) |
| 6 | SB | - (версии с двигателем MR) |
| 7 | G | - |
| 8 | GR | - (версии с двигателем HR) |
| 8 | R | - (версии с двигателем MR) |
| 9 | Y | - |
| 10 | Y | - (версии с вариатором) |
| 10 | BR | - (версии с механической трансмиссией) |
| 11 | LG | - (версии с вариатором) |
| 11 | Y | - (версии с механической трансмиссией) |
| 12 | G | - |
| 13 | R | - |
| 14 | BR | - |
| 15 | P | - (версии с дизельными двигателями) |
| 15 | G | - (версии с бензиновыми двигателями) |
| 16 | Y | - |
| 17 | SB | - |
| 18 | G | - |
| 19 | G | - |
| 20 | L | - (версии с дизельными двигателями) |
| 20 | BR | - (версии с бензиновыми двигателями) |
| 21 | L | - (версии с дизельными двигателями) |
| 21 | G | - (версии с бензиновыми двигателями) |
| 22 | R | - (версии с дизельными двигателями) |
| 22 | BR | - (версии с бензиновыми двигателями) |
| 23 | G | - (версии с дизельными двигателями) |
| 23 | Экра ниро ван | - (версии с бензиновыми двигателями) |
| 24 | R | - |
| 25 | R | - |
| 26 | В | - |
| 27 | G | - (версии с двигателем HR) |
| 27 | В | - (версии с двигателем MR) |
| 28 | R | - |
| 29 | W | - |
| 30 | G | - |
| 31 | BG | - (кроме версий для холодных климатических зон) |
| 31 | О | - (версии для холодных климатических зон) |
| 32 | LG | - |
| 33 | BR | - |
| 34 | R | - (версии с дизельными двигателями) |
| 34 | G | - (версии с бензиновыми двигателями) |
| 37 | G | - |
| 39 | В | - |
| 40 | Р | - |
| 41 | BR | - |
| 42 | W | - |
| 44 | Р | - |
| 45 | BR | - |
| 46 | GR | - (кроме версий с двигателем MR) |
| 46 | R | - (версии с двигателем MR) |
| 47 | Y | - |
| 48 | V | - (версии с дизельными двигателями) |
| 48 | R | - (версии с двигателем HR) |
| 48 | GR | - (версии с двигателем MR) |
| № разъема | F2 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 7 | B/R | - |
| № разъема | F3 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 5 | B/R | - |
| № разъема | F4 | |
| Наименование разъема | Датчик массового расхода воздуха | |
| Тип разъема | RH06FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | SB | - (версии с двигателем HR) |
| 2 | Y | - (версии с двигателем MR) |
| 3 | G | - |
| 4 | W | |
| 5 | BR | - |
| № разъема | F5 | |
| Наименование разъема | Датчик давления топлива в рампе | |
| Тип разъема | AFZ03FB | |
| Схема расположения выводов |
 |
|
| t | 2 | 3 |
| 1 | R | - |
| 2 | GR | |
| 3 | SB | - |
| № разъема | F7 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH24FGY-RZ8- R-LH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Управление приводом дроссельной заслонки (открытие) |
| 2 | G | Подача питания на привод дроссельной заслонки |
| 3 | G | Датчик 1 отопителя |
| 4 | P | Управление приводом дроссельной заслонки (закрытие) |
| 5 | G | Подогрев датчика кислорода 2 |
| 9 | L | Электромагнитный продувочный клапан системы улавливания паров топлива |
| 10 | В | Масса электронного блока управления двигателем |
| 11 | В | Масса электронного блока управления двигателем |
| 12 | G | Реакция топливной форсунки №1 |
| 15 | Y | Реле управления приводом дроссельной заслонки |
| 16 | LG | Реакция топливной форсунки №3 |
| 17 | R | Сигнал зажигания №1 |
| 18 | LG | Сигнал зажигания №2 |
| 20 | Р | Реакция топливной форсунки №2 |
| 21 | W | Сигнал зажигания №4 |
| 22 | BG | Сигнал зажигания №3 |
| 23 | GR | Реле топливного насоса |
| 24 | L | Реакция топливной форсунки №4 |
| 25 | SB | Топливная форсунка №4 |
| 27 | R | FPCMCK |
| 28 | SB | FPCM |
| 29 | SB | Топливная форсунка №3 |
| 30 | SB | Топливная форсунка №2 |
| 31 | SB | Топливная форсунка №1 |
| 32 | P | Реле электронного блока управления двигателем (самоотключение) |
| № разъема | F8 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH40FBR- RZ8-L-LH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 33 | G | Датчик положения дроссельной заслонки 1 |
| 34 | W | Датчик положения дроссельной заслонки 2 |
| 36 | R | Масса датчика положения дроссельной заслонки |
| 37 | W | Датчик детонации |
| 38 | LG | Датчик температуры охлаждающей жидкости |
| 39 | GR | ТВ |
| 40 | Экра ниро ван | Масса датчика детонации |
| 44 | V | Масса датчика температуры охлаждающей жидкости |
| 45 | G | Датчик массового расхода воздуха |
| 46 | SB | Датчик температуры воздуха на впуске |
| 47 | G | Датчик давления масла |
| 48 | Y | Масса датчика давления хладагента |
| 49 | W | Датчик 1 топливо-воздушной смеси |
| 50 | W | Подогреваемый датчик кислорода 2 |
| 52 | W | Масса датчика массового расхода воздуха |
| 53 | В | AF- |
| 54 | BG | Масса А-ТО |
| 57 | Р | Масса датчика 1 топливовоздушной смеси |
| 58 | G | Датчик потока |
| 59 | R | Масса подогреваемого датчика кислорода 2 |
| 60 | W | Масса -A OPS MV |
| 61 | R | Датчик положения коленчатого вала |
| 62 | W | Масса датчика положения коленчатого вала |
| 63 | L | Масса датчика положения распределительного вала (датчика фаз) |
| 65 | Y | Датчик положения распределительного вала (датчик фаз) |
| 68 | BR | Масса A-TF TA-TU ТВ CUR GSEN |
| 69 | BR | Сигнал положения парковки/ нейтрали |
| 71 | Y | AVCC2-CURSEN G-SEN |
| 72 | В | Подача питания датчики положения дроссельной заслонки |
| 73 | Y | Электромагнитный клапан управления впускным фазовращателем |
| 74 | R | AVCC OPS/MV |
| 75 | G | Подача питания датчика положения коленчатого вала |
| 77 | G | Фазовращатель выпускного распредвала |
| 78 | G | Подача питания датчика положения распределительного вала (датчика фаз) |
| № разъема | F10 | |
| Наименование разъема | Стартер | |
| Тип разъема | ||
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| № разъема | F11 | |
| Наименование разъема | Стартер | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | B/R | - |
| № разъема | F12 | |
| Наименование разъема | Датчик детонации | |
| Тип разъема | BS02FGY-B-H | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | Экра ниро ван | - |
| № разъема | F13 | |
| Наименование разъема | Конденсатор | |
| Тип разъема | M02FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| № разъема | F14 | |
| Наименование разъема | Генератор | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B/R | |
| № разъема | F15 | |
| Наименование разъема | Генератор | |
| Тип ра зъема | HS03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | LG | - |
| 4 | G | - |
| 5 | BG | - (кроме версий для холодных климатических зон) |
| 5 | О | - (версии для холодных климатических зон) |
| № разъема | F16 | |
| Наименование разъема | Датчик выходной скорости | |
| Тип разъема | RK03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | в | Масса датчика |
| 2 | BR | Сигнал датчика |
| 3 | LG | Питание датчика |
| № разъема | F17 | |
| Наименование разъема | Компрессор | |
| Тип разъема | RS01FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Подача питания на электромагнитную муфту |
| № разъема | F18 | |
| Наименование разъема | Электронный блок управления трансмиссией | |
| Тип разъема | RH40FB-RZ8-L-RH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | V | Выключатель режима L |
| 4 | W | Выключатель режима D |
| 5 | Y | Выключатель режима N |
| 6 | G | Выключатель режима R |
| 7 | L | Выключатель режима Р |
| 11 | Y | Масса датчика |
| 12 | SB | Датчик температуры рабочей жидкости вариатора |
| 14 | G | Датчик ускорения |
| 15 | BR | Масса датчика |
| 16 | Р | Датчик вторичного давления |
| 21 | BG | ROM (сел 1) |
| 22 | GR | ROM (сел 3) |
| 23 | Р | CAN-L |
| 24 | BR | Датчик выходной скорости |
| 26 | LG | Питание датчика (5 В) |
| 30 | Y | Соленоид давления в магитралях |
| 31 | V | ROM (сел 2) |
| 33 | L | CAN-H |
| 34 | R | Вторичный датчик скорости |
| 35 | BG | Первичный датчик скорости |
| 37 | L | Соленоид муфты повышенной передачи и тормоза заднего хода |
| 38 | R | Соленоид муфты гидротрансформатора |
| 39 | G | Соленоид тормоза пониженной передачи |
| 40 | W | Первичный соленоид давления |
| 41 | В | Масса |
| 42 | В | Масса |
| 45 | V | Аккумулятор |
| 46 | GR | Аккумулятор |
| 47 | LG | VIGN |
| 48 | Y | VIGN |
| № разъема | F19 | |
| Наименование разъема | Вторичный датчик скорости | |
| Тип разъема | RK03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - (версии с двигателем HR) |
| 1 | Y | - (версии с двигателем MR) |
| 2 | R | - |
| 3 | LG | - |
| № разъема | F20 | |
| Наименование разъема | Датчик положения коленчатого вала | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | W | - |
| 3 | R | - |
| № разъема | F21 | |
| Наименование разъема | Датчик положения впускного распределительного вала | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | L | - |
| 3 | Y | - |
| № разъема | F22 | |
| Наименование разъема | Датчик положения выпускного распределительного вала | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | L | - |
| 3 | Y | - |
| № разъема | F23 | |
| Наименование разъема | Переключатель режимов трансмиссии | |
| Тип разъема | YDX06FB-HS4 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | BR | - |
| 3 | LG | - |
| 4 | L | - |
| 5 | G | - |
| 6 | Y | - |
| 7 | W | - |
| 8 | V | - |
| № разъема | F24 | |
| Наименование разъема | Блок вариатора | |
| Тип разъема | RK22FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Селектор 2 (часы) |
| 2 | Y | Линейный соленоид 1 (трехсторонний PL) |
| 3 | W | Линейный соленоид 2 (трехсторонний PRi) |
| 4 | SB | Датчик температуры рабочей жидкости |
| 6 | R | Линейный соленоид 5 (двусторонний LU) |
| 14 | Р | Датчик давления рабочей жидкости |
| 15 | BG | Селектор 1 (процессор селектора) |
| 16 | LG | Питание датчика +5 (5 В) |
| 17 | GR | Селектор 3 (данные I 0) |
| 18 | BR | Масса датчика давления рабочей жидкости |
| 22 | G | Линейный соленоид 3 (трехсторонний LOW В) |
| 23 | L | Линейный соленоид 4 (трехсторонний H-R) |
| 25 | Y | Масса датчиков температуры и давления рабочей жидкости |
| № разъема | F25 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH40FB-RZE-L-RH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B | Масса электронного блока управления двигателем (топливная форсунка) |
| 2 | B | Масса электронного блока управления двигателем (топливная форсунка) |
| 3 | G | Топливные форсунки № 1, 4 (высокий сигнал) |
| 4 | Y | Топливные форсунки № 2, 3 (высокий сигнал) |
| 5 | R | Топливная форсунка №1 (низкий сигнал) |
| 6 | BR | Топливная форсунка №2 (низкий сигнал) |
| 7 | W | Топливная форсунка №3 (низкий сигнал) |
| 8 | R | Топливная форсунка №4 (низкий сигнал) |
| 9 | W | Масса датчика массового расхода и температуры воздуха |
| 10 | LG | Масса датчика температуры охлаждающей жидкости |
| 11 | Р | Масса датчика температуры моторного масла |
| 12 | BR | Масса датчика давления хладагента |
| 13 | G | Датчик массового расхода воздуха |
| 14 | L | Датчик температуры охлаждающей жидкости |
| 17 | Y | Датчик 1 температуры воздуха на впуске |
| 18 | GR | Датчик давления топлива в рампе |
| 19 | Р | Датчик давления хладагента |
| 21 | W | Датчик 1 топливовоздушной смеси |
| 22 | Y | Датчик температуры моторного масла |
| 23 | W | Подача питания датчика давления хладагента |
| 25 | В | Датчик 1 топливо-воздушной смеси |
| 29 | W | Подогреваемый датчик кислорода 2 |
| 33 | R | Масса датчика кислорода 2 |
| 35 | Экра ниро ван | Масса датчика детонации |
| 36 | W | Датчик детонации |
| 38 | в | Экранирование |
| 39 | R | Подача питания датчика давления топлива в рампе |
| 41 | W | Датчик давления наддува |
| 42 | BG | Датчик атмосферного давления |
| 43 | G | Датчик давления моторного масла |
| 44 | SB | Масса датчиков давления топлива в рампе, давления наддува, атмосферного давления и давления моторного масла |
| № разъема | F26 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH40FBR- RZ3-L-RH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 49 | G | Подача питания контроллера топливной форсунки 1 |
| 50 | В | Масса электронного блока управления двигателем (топливный насос высокого давления) |
| 51 | GR | Управление приводом дроссельной заслонки (открытие) |
| 52 | BR | Управление приводом дроссельной заслонки (закрытие) |
| 53 | BR | Подача питания контроллера топливной форсунки 2 |
| 54 | R | Подача питания контроллера топливного насоса высокого давления |
| 55 | BR | Топливный насос высокого давления (высокий сигнал) |
| 56 | Y | Топливный насос высокого давления (низкий сигнал) |
| 58 | G | Подача питания датчика положения коленчатого вала |
| 59 | L | Масса датчиков положения распределительных валов |
| 60 | W | Масса датчика положения коленчатого вала |
| 62 | В | Подача питания датчика положения дроссельной заслонки |
| 63 | BR | Датчик положения распределительного вала (датчик фаз) |
| 64 | R | Датчик положения коленчатого вала |
| 66 | SB | Реле стартера |
| 67 | LG | Датчик фазовращателя выпускного распределительного вала |
| 68 | Y | Подача питания датчиков тока и температуры аккумуляторной батареи, датчика ускорения |
| 72 | GR | Подача питания датчиков положения распределительных валов |
| 73 | BR | Электромагнитный клапан управления наддувом |
| 74 | R | Масса датчика положения дроссельной заслонки |
| 75 | G | Датчик положения дроссельной заслонки 1 |
| 76 | W | Датчик положения дроссельной заслонки 2 |
| 77 | Y | Реле управления дроссельной заслонкой |
| 79 | BG | Датчик температуры аккумуляторной батареи |
| 80 | G | Датчик тока аккумуляторной батареи |
| 81 | W | Электромагнитный клапан фазовращателя впускного распредвала |
| 82 | R | Сигнал зажигания №1 |
| 83 | G | Датчик ускорения |
| 85 | G | Электромагнитный клапан фазовращателя выпускного распредвала |
| 86 | LG | Сигнал зажигания №2 |
| 87 | BR | Масса датчиков тока и температуры аккумуляторной батареи, датчика ускорения |
| 88 | V | Датчик температуры воздуха на впуске 2 |
| 90 | Р | Сигнал зажигания №3 |
| 91 | BR | Блок управления топливным насосом |
| 92 | R | Сигнал разрешения вращения коленчатого вала |
| 94 | SB | Сигнал зажигания №4 |
| 95 | L | Электромагнитный продувочный клапан системы улавливания паров топлива |
| 96 | R | Проверка блока управления топливным насосом |
| № разъема | F27 | |
| Наименование разъема | Переключатель режимов трансмиссии | |
| Тип разъема | RK08FG | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | BR | - |
| 3 | LG | - |
| 4 | L | - |
| 5 | G | - |
| 6 | Y | - |
| 7 | W | - |
| 8 | V | - |
| № разъема | F28 | |
| Наименование разъема | Датчик температуры охлаждающей жидкости | |
| Тип разъема | E02FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - (версии с двигателем HR) |
| 1 | L | - (версии с двигателем MR) |
| 2 | V | - (версии с двигателем HR) |
| 2 | LG | - (версии с двигателем MR) |
| № разъема | F29 | |
| Наименование разъема | Управление приводом электронной дроссельной заслонки | |
| Тип разъема | RH06FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - |
| 2 | G | - |
| 3 | W | - |
| 4 | R | - |
| 5 | Р | - (версии с двигателем HR) |
| 5 | BR | - (версии с двигателем MR) |
| 6 | V | - (версии с двигателем HR) |
| 6 | GR | - (версии с двигателем MR) |
| № разъема | F30 | |
| Наименование разъема | Подогреваемый датчик кислорода 2 | |
| Тип разъема | HH04MDGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | R | - |
| 3 | G | - |
| 4 | W | |
| № разъема | F31 | |
| Наименование разъема | Электромагнитный клапан фазовращателя выпускного распредвала | |
| Тип разъема | E02FG-RS-LGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | G | - |
| № разъема | F32 | |
| Наименование разъема | Электромагнитный продувочный клапан системы улавливания паров топлива | |
| Тип разъема | E02FL-RS-LGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | |
| 2 | L | - |
| № разъема | F33 | |
| Наименование разъема | Катушка зажигания №1 (с выходным транзистором) | |
| Тип разъема | E03FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | |
| 3 | R | - |
| № разъема | F34 | |
| Наименование разъема | Катушка зажигания №2 (с выходным транзистором) | |
| Тип разъема | E03FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | В | - |
| 3 | R | - |
| № разъема | F35 | |
| Наименование разъема | Катушка зажигания №3 (с выходным транзистором) | |
| Тип разъема | E03FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BG | - (версии с двигателем HR) |
| 1 | Р | - (версии с двигателем MR) |
| 2 | В | - |
| 3 | R | - |
| № разъема | F36 | |
| Наименование разъема | Катушка зажигания №4 (с выходным транзистором) | |
| Тип разъема | E03FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - (версии с двигателем HR) |
| 1 | SB | - (версии с двигателем MR) |
| 2 | в | - |
| 3 | R | |
| № разъема | F37 | |
| Наименование разъема | Топливная форсунка №1 (перед) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | |
| 2 | SB | |
| № разъема | F38 | |
| Наименование разъема | Топливная форсунка №2 (перед) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | У | - |
| 2 | SB | - |
| № разъема | F39 | |
| Наименование разъема | Топливная форсунка №3 (перед) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | SB | - |
| № разъема | F40 | |
| Наименование разъема | Топливная форсунка №4 (перед) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | |
| 2 | SB | - |
| № разъема | F41 | |
| Наименование разъема | Электромагнитный клапан управления фазовращателем впускного распредвала | |
| Тип разъема | E02FG-RS-LGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - |
| 2 | Y | - (версии с двигателем HR) |
| 2 | W | - (версии с двигателем MR) |
| № разъема | F42 | |
| Наименование разъема | Генератор | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | - | - |
| № разъема | F43 | |
| Наименование разъема | Датчик давления моторного масла | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - (версии с двигателем HR) |
| 1 | SB | - (версии с двигателем MR) |
| 2 | G | |
| 3 | R | - |
| № разъема | F45 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH56FB-RZ8-R-RH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 65 | R | Объемный управляющий клапан |
| 66 | BR | Отсечной топливный клапан |
| 67 | G | Подача питания на электронный блок управления двигателем |
| 68 | G | Подача питания на электронный блок управления двигателем |
| 73 | L | Датчик температуры воздуха на впуске |
| 75 | GR | Масса датчика температуры отработавших газов 2 |
| 76 | R | Подача питания датчика положения распределительного вала |
| 77 | Р | Датчик температуры охлаждающей жидкости двигателя |
| 82 | Р | Датчик температуры топлива |
| 85 | W | Топливная форсунка системы выпуска |
| 86 | BG | Электромагнитный перепускной клапан охладителя системы рециркуляции отработавших газов |
| 87 | В | Масса датчика температуры охлаждающей жидкости |
| 88 | Y | Датчик температуры отработавших газов 2 |
| 89 | R | Электромагнитный клапан управления наддувом |
| 93 | SB | Управление подогревом 1 |
| 95 | BR | Масса датчика температуры топлива |
| 99 | L | Масса датчика положения распределительного вала |
| 100 | G | Клапан управления давлением |
| 104 | BG | Сигнал подогрева |
| 105 | Р | Реле электронного блока управления двигателем (самоотключение) |
| 108 | BR | Управление подогревом 2 |
| 110 | R | Реле предпускового подогрева |
| 113 | R | Датчик положения коленчатого вала |
| 114 | В | Масса датчика положения коленчатого вала |
| 118 | SB | Датчик массового расхода воздуха |
| 120 | У | Обратная связь подогрева 2 |
| 122 | G | Реле предпускового подогрева |
| 123 | LG | Обратная связь подогрева 1 |
| 124 | GR | Датчик обнаружения влаги |
| 125 | G | Масса датчика массового расхода воздуха |
| 126 | Y | Датчик положения распределительного вала |
| № разъема | F46 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH56FGY-RZ8-R-RH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | Топливная форсунка №4 |
| 2 | G | Топливная форсунка №3 |
| 3 | р | Топливная форсунка №2 |
| 4 | L | Топливная форсунка №1 |
| 5 | V | Подача питания топливной форсунки №4 |
| 6 | R | Подача питания топливной форсунки №3 |
| 7 | BR | Подача питания топливной форсунки №2 |
| 8 | Y | Подача питания топливной форсунки №1 |
| 9 | W | Привод дроссельной заслонки - |
| 10 | SB | Привод дроссельной заслонки + |
| 13 | W | Привод системы рециркуляции отработавших газов + |
| 14 | в | Привод системы рециркуляции отработавших газов - |
| 16 | W | Питание датчика положения дроссельной заслонки |
| 19 | BR | Масса датчика положения дроссельной заслонки |
| 20 | SB | Питание датчика 2 давления отработавших газов |
| 23 | GR | Масса датчика 1 давления отработавших газов |
| 27 | в | Масса датчика давления топлива в рампе |
| 31 | В | Масса датчика 2 давления отработавших газов |
| 32 | R | Подача питания датчика положения объемного клапана системы рециркуляции отработавших газов |
| 35 | BR | Масса датчика давления хладагента |
| 37 | G | Датчик положения дроссельной заслонки |
| 33 | L | Датчик положения объемного клапана системы рециркуляции отработавших газов |
| 40 | W | Подача питания датчика давления хладагента |
| 42 | Y | Датчик 1 давления отработавших газов |
| 46 | Р | Датчик давления хладагента |
| 47 | G | Масса датчика давления наддува |
| 48 | R | Питание датчика 1 давления отработавших газов |
| 49 | L | Датчик давления наддува |
| 52 | V | Подача питания датчика давления наддува |
| 53 | LG | Датчик 2 давления отработавших газов |
| 54 | R | Датчик давления топлива в рампе |
| 56 | L | Подача питания датчика давления топлива в рампе |
| 59 | В | Масса датчика положения объемного клапана системы рециркуляции отработавших газов |
| 63 | Y | Масса датчика 1 температуры отработавших газов |
| 64 | G | Датчик 1 температуры отработавших газов |
| № разъема | F47 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 6 | W | - |
| № разъема | F48 | |
| Наименование разъема | Датчик температуры моторного масла | |
| Тип разъема | E02FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - (версии с двигателем HR) |
| 1 | Y | - (версии с двигателем MR) |
| 2 | BG | - (версии с двигателем HR) |
| 2 | Р | - (версии с двигателем MR) |
| № разъема | F49 | |
| Наименование разъема | Датчик положения нейтрали/ парковки | |
| Тип разъема | FEA03FG | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | SB | - |
| 3 | BR | |
| № разъема | F50 | |
| Наименование разъема | Датчик 1 топливовоздушной смеси | |
| Тип разъема | RH04MDGY-BR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | в | - |
| 3 | G | - |
| 4 | R | - |
| № разъема | F51 | |
| Наименование разъема | Блок вариатора | |
| Тип разъема | Yazak.i-7283- 8750-30 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | Процессор селектора (SEL 1) |
| 2 | Y | Электромагнитный клапан давления в магитралях |
| 3 | W | Вторичный электромагнитный клапан давления |
| 6 | R | Шаговый мотор А |
| 7 | BG | Шаговый мотор В |
| 8 | V | Шаговый мотор С |
| 9 | GR | Шаговый мотор D |
| 11 | BR | Часы (SEL 2) |
| 12 | G | Электромагнитный клапан муфты гидротрансформатора |
| 13 | L | Электромагнитный клапан селектора |
| 14 | Y | Масса датчика |
| 15 | LG | Питание датчика |
| 16 | W | Данные I/O (SEL 3) |
| 17 | SB | Датчик температуры рабочей жидкости вариатора |
| 18 | V | Датчик скорости на входе |
| 19 | Y | Масса датчика |
| 20 | LG | Питание датчика |
| 23 | Р | Вторичный датчик давления |
| № разъема | F52 | |
| Наименование разъема | Датчик тока аккумуляторной батареи | |
| Тип разъема | SAZ04FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | GR | - (версии с двигателем HR) |
| 2 | BG | - (версии с двигателем MR) |
| 3 | BR | - |
| 4 | G | - |
| № разъема | F53 | |
| Наименование разъема | Топливный насос высокого давления | |
| Тип разъема | HS02FLGY-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | - |
| 2 | Y | - |
| № разъема | F54 | |
| Наименование разъема | Электромагнитный клапан управления наддувом | |
| Тип разъема | E02FL-RS-LGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | - |
| 2 | R | - |
| № разъема | F55 | |
| Наименование разъема | Первичный датчик скорости | |
| Тип разъема | RK03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - (версии с двигателем HR) |
| 1 | Y | - (версии с двигателем MR) |
| 2 | BG | - |
| 3 | LG | - |
| № разъема | F56 | |
| Наименование разъема | Генератор | |
| Тип разъема | FCI- 211PC022S0049 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | V | - |
| 3 | LG | |
| № разъема | F57 | |
| Наименование разъема | Топливная форсунка №1 (зад) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения ВЫВОДОВ |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | G | - |
| № разъема | F58 | |
| Наименование разъема | Топливная форсунка №2 (зад) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | Р | - |
| № разъема | F59 | |
| Наименование разъема | Топливная форсунка №3 (зад) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | з |
| 1 | Y | - |
| 2 | LG | - |
| № разъема | F60 | |
| Наименование разъема | Топливная форсунка №4 (зад) | |
| Тип разъема | SAZ02FB-VR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | L | - |
| № разъема | F61 | |
| Наименование разъема | Компрессор | |
| Тип разъема | FCI- 211PC022S8049 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | В | - |
| № разъема | F62 | |
| Наименование разъема | Реле предпускового подогрева | |
| Тип разъема | FCI- 240PC089S0015 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | R | - |
| 3 | G | - |
| 4 | W | - |
| 5 | В | - |
| 6 | Y | - |
| 7 | L | - |
| 8 | R | - |
| № разъема | F63 | |
| Наименование разъема | Блок управления термоплунжером | |
| Тип разъема | FCI- 240PC089S0015 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BG | CDE 1 |
| 2 | SB | CDE 3 |
| 3 | Y | DIAG 2 |
| 4 | R | Аккумулятор 1 + |
| 5 | W | Аккумулятор 2 + |
| 7 | LG | DIAG 1 |
| 8 | BR | CDE 2 |
| № разъема | F64 | |
| Наименование разъема | Датчик давления масла | |
| Тип разъема | RH02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | R | - |
| № разъема | F65 | |
| Наименование разъема | Топливная форсунка №1 | |
| Тип разъема | HS02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | R | - |
| № разъема | F66 | |
| Наименование разъема | Топливная форсунка №2 | |
| Тип разъема | HS02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | BR | - |
| № разъема | F67 | |
| Наименование разъема | Топливная форсунка №3 | |
| Тип разъема | HS02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - |
| 2 | w | - |
| № разъема | F68 | |
| Наименование разъема | Топливная форсунка №4 | |
| Тип разъема | HS02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | R | - |
| № разьема | F89 | |
| Наименование разъема | Подогреваемый датчик кислорода 2 | |
| Тип разъема | RH04MB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | R | - |
| 3 | G | - |
| 4 | W | - |
| № разъема | F70 | |
| Наименование разъема | Датчик 1 топливовоздушной смеси | |
| Тип разъема | RH04MLGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | В | - |
| 3 | G | - |
| 4 | R | - |
| № разъема | F71 | |
| Наименование разъема | Топливная форсунка №1 | |
| Тип разъема | KOSTAL-09441241 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | L | - |
| № разъема | F72 | |
| Наименование разъема | Топливная форсунка №2 | |
| Тип разъема | KOSTAL-09441241 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | - |
| 2 | Р | - |
| № разъема | F73 | |
| Наименование разъема | Топливная форсунка №3 | |
| Тип разъема | KOSTAL-09441241 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | G | - |
| № разъема | F74 | |
| Наименование разъема | Топливная форсунка №4 | |
| Тип разъема | KOSTAL-09441241 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | L | - |
| № разъема | F75 | |
| Наименование разъема | Датчик наддува | |
| Тип разъема | RH04FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | W | - |
| 3 | SB | - |
| 4 | V | - |
| № разъема | F76 | |
| Наименование разъема | Датчик атмосферного давления | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | |
| 2 | BG | - |
| 3 | SB | - |
| № разъема | F77 | |
| Наименование разъема | Свеча накаливания №1 | |
| Тип разъема | TYCO-0-0953631-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| № разъема | F78 | |
| Наименование разъема | Свеча накаливания №2 | |
| Тип разъема | TYCO-0-0953631-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| № разъема | F79 | |
| Наименование разъема | Свеча накаливания №1 | |
| Тип разъема | TYCO-0-0953631-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | w | - |
| № разъема | F80 | |
| Наименование разъема | Свеча накаливания №2 | |
| Тип разъема | TYCO-0-0953631-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| № разъема | F81 | |
| Наименование разъема | Электронный блок управления трансмиссией | |
| Тип разъема | RH40FB-RZ8-L-RH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | Выключатель режима R |
| 2 | Y | Выключатель режима N |
| 3 | W | Выключатель режима D |
| 4 | V | Выключатель режима L |
| 5 | В | Масса |
| 7 | Y | Масса датчика |
| 8 | BR | Часы (SEL 2) |
| 9 | G | Процессор селектора (SEL 1) |
| 10 | W | Данные I/O (SEL 3) |
| 11 | L | Выключатель режима Р |
| 13 | SB | Датчик температуры рабочей жидкости вариатора |
| 15 | Р | Вторичный датчик давления |
| 25 | Y | Масса датчика |
| 26 | LG | Питание датчика |
| 27 | GR | Шаговый мотор D |
| 28 | V | Шаговый мотор С |
| 29 | BG | Шаговый мотор В |
| 30 | R | Шаговый мотор А |
| 31 | Р | CAN-L |
| 32 | L | CAN-H |
| 33 | BG | Первичный датчик скорости |
| 34 | R | Вторичный датчик скорости |
| 35 | V | Датчик турбины |
| 37 | L | Электромагнитный клапан селектора |
| 38 | G | Электромагнитный клапан муфты гидротрансформатора |
| 39 | W | Вторичный электромагнитный клапан управления давлением |
| 40 | Y | Электромагнитный клапан управления давлением в магистралях |
| 42 | В | Масса |
| 44 | G | Датчик ускорения |
| 46 | LG | Зажигание |
| 47 | BG | Аккумулятор |
| 48 | Y | Зажигание |
| № разъема | F82 | |
| Наименование разъема | Топливная форсунка системы выпуска | |
| Тип разъема | RH02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | W | - |
| № разъема | F83 | |
| Наименование разъема | Отсечной топливный клапан | |
| Тип разъема | RH02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | BR | - |
| № разъема | F84 | |
| Наименование разъема | Датчик массового расхода топлива | |
| Тип разъема | RH04FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | |
| 2 | G | - |
| 3 | L | - |
| 4 | SB | - |
| № разъема | F85 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 5 | B/R | - |
| № разъема | F86 | |
| Наименование разъема | Датчик 2 температуры отработавших газов | |
| Тип разъема | HS02MW-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | GR | |
| № разъема | F87 | |
| Наименование разъема | Датчик 1 давления отработавших газов | |
| Тип разъема | TYCO-1-0967642-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | Y | - |
| 3 | R | |
| № разъема | F88 | |
| Наименование разъема | Датчик 1 температуры отработавших газов | |
| Тип разъема | RH02FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | + |
| 2 | Y | - |
| № разъема | F89 | |
| Наименование разъема | Датчик температуры охлаждающей жидкости | |
| Тип разъема | G17843000000F | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | В | |
| 3 | Р | - |
| № разъема | F90 | |
| Наименование разъема | Датчик температуры топливного насоса | |
| Тип разъема | FCI-211PC022S8049 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | BR | - |
| № разъема | F91 | |
| Наименование разъема | Датчик распределительного вала (датчик фаз) | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | L | - |
| 3 | Y | |
| № разъема | F92 | |
| Наименование разъема | Датчик положения коленчатого вала | |
| Тип разъема | RH02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| № разъема | F93 | |
| Наименование разъема | Датчик давления топливной рампы | |
| Тип разъема | FQI-211PC032S2019 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | |
| 2 | В | - |
| 3 | L | - |
| № разъема | F94 | |
| Наименование разъема | Датчик давления наддува | |
| Тип разъема | BOSCH- 1928404073 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | 5 В |
| 2 | G | Масса |
| 3 | L | Сигнал |
| № разъема | F95 | |
| Наименование разъема | Объемный клапан системы рециркуляции отработавших газов | |
| Тип разъема | FEP- 42121200 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| 3 | В | - |
| 5 | L | - |
| 6 | W | - |
| № разъема | F96 | |
| Наименование разъема | Датчик 1 давления отработавших газов | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | SB | + 5 В |
| 2 | В | Масса |
| 3 | LG | Сигнал |
| № разъема | F97 | |
| Наименование разъема | Электромагнитный перепускной клапан охладителя системы рециркуляции отработавших газов | |
| Тип разъема | TYCO-0-0282788-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BG | |
| 2 | L | - |
| № разъема | F98 | |
| Наименование разъема | Топливный насос высокого давления | |
| Тип разъема | FCI- 211PC022S9049 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | W | - |
| 4 | G | - |
| № разъема | F99 | |
| Наименование разъема | Топливный насос высокого давления | |
| Тип разъема | FCI- 211PC022S9049 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | R | - |
| № разъема | F100 | |
| Наименование разъема | Электромагнитный клапан фазовращателя выпускного распредвала | |
| Тип разъема | E02FG-RS-LGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | R | - |
| № разъема | F101 | |
| Наименование разъема | Стартер | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | B/R | - |
| № разъема | F102 | |
| Наименование разъема | Привод электронной дроссельной заслонки | |
| Тип разъема | RH06FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | W | - |
| 3 | BR | - |
| 4 | G | - |
| 6 | SB | - |
| № разъема | F103 | |
| Наименование разъема | Датчик уровня масла | |
| Тип разъема | RH02FLGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | У | - |
| 2 | G | - |
| № разъема | F104 | |
| Наименование разъема | Датчик уровня масла | |
| Тип разъема | BS02FB-H | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | G | - |
| № разъема | F105 | |
| Наименование разъема | Датчик уровня масла | |
| Тип разъема | TYCO-0-0282788-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | Р | - |
| № разъема | F108 | |
| Наименование разъема | Электромагнитный продувочный клапан системы улавливания паров топлива | |
| Тип разъема | E02FL-RS-LGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | G | - |
| № разъема | F107 | |
| Наименование разъема | Датчик положения коленчатого вала | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | W | |
| 3 | G | - |
| № разъема | F108 | |
| Наименование разъема | Генератор | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 4 | - | - |
| № разъема | F109 | |
| Наименование разъема | Датчик положения распределительного вала | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | L | - |
| 3 | BR | - |
| № разъема | F110 | |
| Наименование разъема | Датчик положения фазовращателя выпускного распредвала | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | L | - |
| 3 | LG | |
| № разъема | F201 | |
| Наименование разъема | Блок управления термоплунжером | |
| Тип разъема | TYCO 1355164-1 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 9 | О | BOUGIE 4 (В4) |
| 10 | Y | BOUGIE 1 (В1) |
| 11 | G | BOUGIE 2 (В2) |
| 12 | L | BOUGIE 3 (ВЗ) |
| № разъема | F202 | |
| Наименование разъема | Термоплунжер №1 | |
| Тип разъема | SIAC 5721-М | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | Термоэлемент 1 |
| № разъема | F203 | |
| Наименование разъема | Термоплунжер №2 | |
| Тип разъема | SIAC 5721-М | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | Термоэлемент 2 |
| № разъема | F204 | |
| Наименование разъема | Термоплунжер №3 | |
| Тип разъема | SIAC 5721-М | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | Термоэлемент 3 |
| № разъема | F205 | |
| Наименование разъема | Термоплунжер №4 | |
| Тип разъема | SIAC 5721-М | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | Термоэлемент 4 |
содержание .. 180 181 182 183 184 185 186 187
Цифрами в таблице обозначены следующие колонки: 1: № вывода 2: Цвет провода 3: Спецификация
