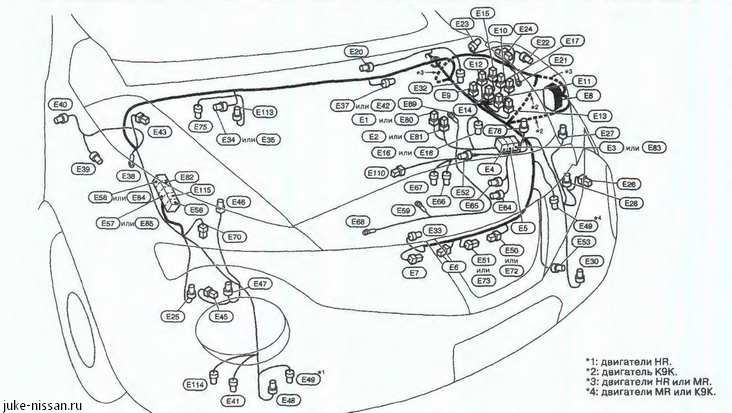

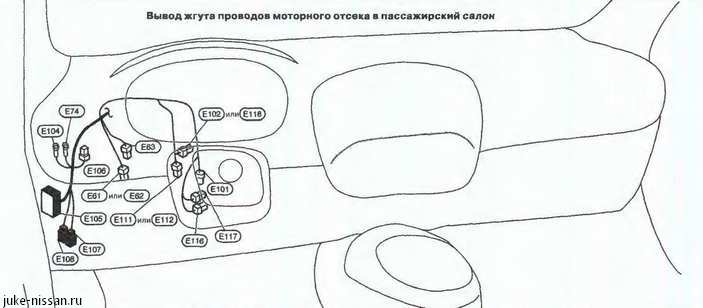

Ниссан Джук. Жгут проводов моторного отсека
| № разъема | Е1 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | L02FGY-MC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | W | |
| 4 | G | - |
| № разъема | Е2 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | L02FBR-MC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | R | |
| № разъема | E5 | |
| Наименование разъема | Реле звукового сигнала | |
| Тип разъема | 24381-С9900 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | |
| 2 | BR | |
| 3 | G | - |
| № разъема | Е6 | |
| Наименование разъема | Звуковой сигнал высокой тональности | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| № разъема | Е7 | |
| Наименование разъема | Звуковой сигнал высокой тональности | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | B/R | - |
| № разъема | Е8 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | SAA36MB- RS10-SJZ2 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | р | - |
| 2 | L | - |
| 3 | О | - |
| 4 | LG | - |
| 5 | О | - |
| 6 | BR | - (кроме версий с двигателем MR) |
| 6 | V | - (версии с двигателем MR) |
| 7 | BR | - |
| 8 | V | - (версии с двигателем HR) |
| 8 | SB | - (версии с двигателем MR) |
| 9 | О | - |
| 10 | R | - |
| 11 | О | - |
| 12 | G | - |
| 13 | BR | - |
| 14 | R | - |
| 15 | R | - |
| 16 | SB | - |
| 17 | GR | - |
| 18 | W | - |
| 19 | L/B | - |
| 20 | Р | - (версии с дизельными двигателями) |
| 20 | L/W | - (версии с бензиновыми двигателями) |
| 21 | Р | - (версии с дизельными двигателями) |
| 21 | G | - (версии с бензиновыми двигателями) |
| 22 | GR | - (версии с дизельными двигателями) |
| 22 | G | - (версии с бензиновыми двигателями) |
| 23 | Р | - (версии с дизельными двигателями) |
| 23 | Экра ниро ван | - (версии с бензиновыми двигателями) |
| 24 | P | - |
| 25 | R | - |
| 26 | B/W | - (версии с дизельными двигателями) |
| 26 | В | - (версии с бензиновыми двигателями) |
| 27 | GR | - (версии с двигателем HR) |
| 27 | В | - (версии с двигателем MR) |
| 28 | LG | - |
| 29 | SB | - |
| 30 | G | - |
| 31 | G | - |
| 32 | Y | - |
| 33 | BR | - |
| 34 | R | - (версии с дизельными двигателями) |
| 34 | W | - (версии с бензиновыми двигателями) |
| 37 | L | - |
| 39 | В | - |
| 40 | Р | - |
| 41 | V | - |
| 42 | L | - |
| 44 | BR | - |
| 45 | BR | - |
| 46 | GR | - (версии с дизельными двигателями) |
| 46 | Y | - (версии с бензиновыми двигателями) |
| 47 | SB | - |
| 48 | V | - (версии с дизельными двигателями) |
| 48 | LG | -(версии с бензиновыми двигателями) |
| № разъема | E9 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM) | |
| Тип разъема | L02FB-MC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | G | - |
| № разъема | Е10 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM) | |
| Тип разъема | M06FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | R | - |
| 4 | P | - |
| 5 | LG | - |
| 6 | GR | - |
| 7 | Y | - |
| 8 | V | - |
| № разъема | E11 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM) | |
| Тип разъема | M06FB-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 9 | B/Y | - |
| 10 | L | - |
| 14 | R | - |
| № разъема | E12 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM) | |
| Тип разъема | NS08FBR-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 18 | B/Y | - |
| 19 | W | - |
| 20 | V | - |
| 21 | Y | - |
| 22 | G | - |
| № разъема | Е13 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM) | |
| Тип разъема | TH12FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 23 | SB | - |
| 24 | R | - |
| 25 | BR | - |
| 26 | Р | - |
| 27 | L | - |
| 28 | Y | - |
| 30 | V | - |
| 31 | Y | - |
| 32 | SB | - |
| 33 | G | - |
| 34 | L | - |
| № разъема | Е14 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM.) | |
| Тип разъема | NS12FBR-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 35 | G | - |
| 36 | P | - |
| 37 | L | - |
| 38 | R | - |
| 39 | L | - |
| 41 | BR | - |
| 42 | Y | - |
| 43 | V | - (версии с системой дневного света фар) |
| 43 | R | - (версии без системы дневного света фар) |
| 44 | GR | - |
| 45 | W | - |
| 46 | LG | - |
| № разъема | Е15 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM) | |
| Тип разъема | NSI5FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 47 | V | - |
| 48 | BR | - |
| 49 | Y | - |
| 50 | G | - |
| 51 | L | - |
| 52 | Р | - |
| 54 | Р | - |
| 55 | GR | - |
| 56 | SB | - |
| 57 | О | - |
| 58 | BR | - (версии с вариатором) |
| 58 | LG | - (версии с механической коробкой передач) |
| 59 | V | - |
| 60 | SB | - |
| 61 | LG | - |
| 62 | О | - |
| № разъема | Е16 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH24FB-RZ8-L-LH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 81 | Y | Аккумуляторная батарея |
| 82 | SB | Отключение замедлителя |
| 83 | Р | CAN-L |
| 84 | L | CAN-H |
| 85 | Р | PDPRES |
| 87 | V | Управление реле стартера |
| 88 | R | Разъем шины данных |
| 91 | L | Выключатель ограничителя скорости |
| 92 | GR | Датчик положения педали сцепления |
| 93 | О | Замок зажигания |
| 94 | Р | Датчик ASCD |
| 95 | В | Масса датчика ASCD |
| 96 | BR | Выключатель круиз- контроля |
| 98 | V | Масса-А (PDPRES) |
| 99 | SB | Выключатель стоп-сигналов |
| 100 | G | Датчик тормозов ASCD |
| 101 | L | AVCC (PDPRES) |
| 102 | О | Подача питания датчика 2 положения педали акселератора |
| 103 | W | Датчик 2 положения педали акселератора |
| 104 | Y | Масса датчика 2 положения педали акселератора |
| 105 | G | Подача питания на электронный блок управления двигателем |
| 106 | V | Подача питания датчика 1 положения педали акселератора |
| 108 | B/Y | Масса датчика 1 положения педали акселератора |
| 110 | R | Датчик 1 положения педали акселератора |
| 111 | GR | Масса датчика 1 положения педали акселератора |
| № разъема | Е17 | |
| Наименование разъема | Микропроцессорный распределительный блок питания в моторном отсеке (IPDM) | |
| Тип разъема | TH10FB-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 63 | Р | - |
| 64 | Y | - |
| 65 | W | - |
| 66 | L | - |
| 67 | L | - |
| 68 | О | - |
| 69 | BR | - |
| 72 | W | - |
| № разъема | Е18 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH24FGY-RZ8-R-RH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 98 | BR | Главный выключатель ASCD |
| 99 | Р | Шина CAN (CAN-L) |
| 100 | L | Шина CAN (CAN-H) |
| 101 | V | Подача питания датчика 1 положения педали акселератора |
| 102 | R | Датчик 1 положения педали акселератора |
| 103 | BR | Сигнал PNP |
| 104 | R | Разъем шины данных |
| 105 | GR | Масса датчика 1 положения педали акселератора |
| 106 | Y | Подача питания на электронный блок управления двигателем (возврат) |
| 107 | L | Главный выключатель ограничителя скорости |
| 108 | GR | Датчик положения педали сцепления |
| 109 | О | Замок зажигания |
| 110 | Р | Датчик положения рулевого колеса ASCD |
| 111 | В | Масса датчика положения рулевого колеса ASCD |
| 112 | BR | Реле электронного блока управления (самоотключение) |
| 115 | SB | Выключатель стоп-сигналов |
| 116 | G | Датчик положения педали тормоза |
| 117 | Y | Реле топливного насоса |
| 118 | О | Подача питания датчика 2 положения педали акселератора |
| 119 | W | Датчик 2 положения педали акселератора |
| 120 | Y | Масса датчика 2 положения педали акселератора |
| 121 | G | Подача питания на электронный блок управления двигателем |
| 122 | GR | Подача питания на привод электронной дроссельной заслонки |
| 123 | B/Y | Масса электронного блока управления двигателем |
| 124 | B/Y | Масса электронного блока управления двигателем |
| 125 | L | Датчик 1 отопителя |
| 126 | W | Подогрев датчика кислорода 2 |
| 127 | B/Y | Масса электронного блока управления двигателем |
| № разъема | Е20 | |
| Наименование разъема | Привод стеклоочистителей ветрового стекла | |
| Тип разъема | FHX05FGY-B | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | W | - |
| 4 | BR | - |
| 5 | В | - |
| № разъема | E22 | |
| Наименование разъема | Датчик частоты вращения переднего левого колеса | |
| Тип разъема | RH02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | BR | - |
| № разъема | Е23 | |
| Наименование разъема | Левый боковой указатель поворота | |
| Тип разъема | STL02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | в | - |
| № разъема | Е24 | |
| Наименование разъема | Левый парковочный огонь | |
| Тип разъема | T02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | В | - |
| № разъема | Е25 | |
| Наименование разъема | Предупредительный зуммер системы «Разумный Ключ» | |
| Тип разъема | RK03FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 3 | GR | - |
| № разъема | Е26 | |
| Наименование разъема | Левая фара головного освещения | |
| Тип разъема | NQ03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | B/R | - |
| 3 | L | - |
| № разъема | E27 | |
| Наименование разъема | Передний левый указатель поворота | |
| Тип разъема | Z02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | B/R | - |
| № разъема | Е28 | |
| Наименование разъема | Мотор регулятора левой фары | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B/Y | - |
| 2 | GR | - |
| 3 | О | - |
| № разъема | E30 | |
| Наименование разъема | Передняя левая противотуманная фара | |
| Тип разъема | FHZ02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | B/R | - |
| № разъема | Е32 | |
| Наименование разъема | Электронный блок управления двигателем | |
| Тип разъема | RH24FB-RZ8-L-LH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 130 | BR | Главный выключатель ASCD |
| 131 | Р | CAN-L |
| 132 | L | CAN-H |
| 136 | R | Разъем шины данных |
| 139 | L | Главный выключатель ограничителя скорости |
| 140 | GR | Датчик положения педали сцепления |
| 141 | G | Замок зажигания |
| 142 | Р | Датчик положения рулевого колеса ASCD |
| 143 | В | Масса датчика положения рулевого колеса ASCD |
| 148 | G | Датчик тормозов ASCD |
| 150 | О | Подача питания датчика 2 положения педали акселератора |
| 151 | W | Датчик 2 положения педали акселератора |
| 152 | Y | Масса датчика 2 положения педали акселератора |
| 153 | Р | Подача питания на электронный блок управления двигателем |
| 154 | V | Подача питания датчика 2 положения педали акселератора |
| 155 | B/R | Масса электронного блока управления двигателем |
| 156 | B/R | Масса электронного блока управления двигателем |
| 157 | B/R | Масса электронного блока управления двигателем |
| 158 | R | Датчик 1 положения педали акселератора |
| 159 | GR | Масса датчика 1 положения педали акселератора |
| 160 | B/R | Масса электронного блока управления двигателем |
| № разъема | ЕЗЗ | |
| Наименование разъема | Датчик фронтального удара | |
| Тип разъема | HK02FY-1V-EX | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - |
| 2 | W | - |
| № разъема | Е34 | |
| Наименование разъема | Гидроэлектронный блок управления ABS | |
| Тип разъема | RH23FB-NU4-UH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Аккумулятор (мотор) |
| 2 | L | Аккумулятор (соленоид) |
| 3 | В | Масса (мотор) |
| 4 | В | Масса (соленоид) |
| 8 | SB | Выключатель стоп-сигналов |
| 9 | р | CAN-L |
| 11 | BR | DP задний правый |
| 12 | W | DS передний правый |
| 15 | Y | DS задний правый |
| 16 | V | Зажигание |
| 21 | Y | DP передний правый |
| 22 | L | CAN-H |
| 23 | LG | DS передний левый |
| 26 | SB | DP задний левый |
| 27 | BR | DP передний левый |
| 30 | О | DS задний левый |
| № разъема | Е35 | |
| Наименование разъема | Гидроэлектронный блок управления ABS | |
| Тип разъема | RH28FB-NU4-UH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Аккумулятор (мотор) |
| 2 | L | Аккумулятор (соленоид) |
| 3 | В | Масса (соленоид) |
| 4 | В | Масса (мотор) |
| 5 | GR | Выключатель отключения ESP |
| 6 | G | Выключатель отмены ASCD |
| 7 | V | Сигнал датчика давления |
| 8 | SB | Выключатель стоп-сигналов |
| 9 | Р | CAN-L |
| 10 | Y | VCC датчика давления |
| 11 | BR | DP задний правый |
| 12 | W | DS передний правый |
| 13 | G | VCC |
| 14 | R | SERIAL+ |
| 15 | Y | DS задний правый |
| 16 | V | Зажигание |
| 17 | W | Датчик заднего хода |
| 21 | Y | DP передний правый |
| 22 | L | CAN-H |
| 23 | LG | DS передний левый |
| 26 | SB | DP задний левый |
| 27 | BR | DS передний левый |
| 28 | В | Масса |
| 29 | W | SERIAL- |
| 30 | О | DS задний левый |
| 32 | р | Масса датчика давления |
| № разъема | Е37 | |
| Наименование разъема | Датчик уровня тормозной жидкости | |
| Тип разъема | YV02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | В | - |
| № разъема | Е39 | |
| Наименование разъема | Датчик частоты вращения переднего правого колеса | |
| Тип разъема | RH02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | W | - |
| № разъема | Е40 | |
| Наименование разъема | Правый боковой указатель поворота | |
| Тип разъема | STL02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | в | - |
| № разъема | Е41 | |
| Наименование разъема | Насос омывателя | |
| Тип разъема | HS02FB-4V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | |
| 2 | О | - |
| № разъема | Е42 | |
| Наименование разъема | Датчик уровня тормозной жидкости | |
| Тип разъема | RH02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | В | |
| № разъема | Е43 | |
| Наименование разъема | Правый парковочный фонарь | |
| Тип разъема | T02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | В | - |
| № разъема | Е45 | |
| Наименование разъема | Правая фара головного освещения | |
| Тип разъема | NQ03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | В | - |
| 3 | Р | |
| № разъема | Е46 | |
| Наименование разъема | Передний правый указатель поворота | |
| Тип разъема | Z02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | |
| 2 | В | - |
| № разъема | Е47 | |
| Наименование разъема | Мотор регулятора правой фары | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B/W | - |
| 2 | GR | |
| 3 | О | - |
| № разъема | Е48 | |
| Наименование разъема | Правая передняя противотуманная фара | |
| Тип разъема | FHZ02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | В | - |
| № разъема | E49 | |
| Наименование разъема | Датчик давления хладагента | |
| Тип разъема | RK03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | Р | |
| 3 | L | - |
| № разъема | Е50 | |
| Наименование разъема | Звуковой сигнал низкой тональности | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| № разъема | Е51 | |
| Наименование разъема | Звуковой сигнал низкой тональности | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | B/R | - |
| № разъема | Е52 | |
| Наименование разъема | Мотор вентилятора радиатора | |
| Тип разъема | RS04FGY-PR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | Y | - |
| 3 | L | - |
| 4 | B/Y | - |
| № разъема | E53 | |
| Наименование разъема | Датчик температуры окружающей среды | |
| Тип разъема | RS02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Сигнал датчика температуры окружающей среды |
| 2 | LG | Масса датчика |
| № разъема | Е56 | |
| Наименование разъема | Реле охранной сигнализации | |
| Тип разъема | M03FW-R | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | L | - |
| 3 | G | - |
| № разъема | E57 | |
| Наименование разъема | Реле топливных форсунок | |
| Тип разъема | M06FBR-R-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | B/W | - |
| 3 | GR | - |
| 5 | L/B | - |
| 6 | BR | |
| 7 | L/W | - |
| № разъема | Е58 | |
| Наименование разъема | Реле топливного насоса высокого давления | |
| Тип разъема | MS02FL-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B/W | - |
| 2 | G | - |
| 3 | Y | - |
| 5 | V | - |
| № разъёма | E59 | |
| Наименование разъема | Стартер | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | B/R | - |
| № разъема | E61 | |
| Наименование разъема | Датчик положения педали сцепления | |
| Тип разъема | M02FBR-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | В | - |
| № разъема | Е62 | |
| Наименование разъема | Датчик положения педали сцепления | |
| Тип разъема | M04FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | GR | - |
| 4 | В | - |
| № разъема | Е63 | |
| Наименование разъема | Выключатель сцепления | |
| Тип разъема | M04FW LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | LG | - |
| 4 | BR | - |
| № разъема | Е64 | |
| Наименование разъема | Мотор вентилятора радиатора | |
| Тип разъема | X02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | B/Y | - |
| № разъема | Е65 | |
| Наименование | Мотор вентилятора | |
| разъема | радиатора | |
| Тип разъема | X02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | L | - |
| № разъема | E66 | |
| Наименование | Соединение | |
| разъема | проводов | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | L | - |
| 3 | W | - |
| № разъема | Е67 | |
| Наименование | Соединение | |
| разъема | проводов | |
| Тип разъема | X02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B/Y | - |
| 2 | V | - |
| № разъема | Е68 | |
| Наименование разъема | Генератор | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B/R | - |
| № разъема | Е69 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 5 | R/R | - |
| № разъема | Е70 | |
| Наименование разъема | Охранная сигнализация | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 5 | G | - |
| № разъема | Е72 | |
| Наименование разъема | Звуковой сигнал низкой тональности | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| № разъема | Е73 | |
| Наименование разъема | Звуковой сигнал низкой тональности | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | B/R | - |
| № разъема | Е75 | |
| Наименование разъема | Датчик наличия воды в топливе | |
| Тип разъема | RH03FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | GR | - |
| 3 | В | - |
| № разъема | E78 | |
| Наименование разъема | Выключатель капота | |
| Тип разъема | W02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | SB | - |
| 2 | B/R | - |
| № разъема | E80 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | L02FGY-MC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | W | - |
| 4 | G | - |
| № разъема | Е81 | |
| Наименование разъема | Клемма аккумуляторной батареи с плавкой вставкой | |
| Тип разъема | L02FBRMC-B | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | R | - |
| № разъема | Е82 | |
| Наименование разъема | Реле дневного света фар | |
| Тип разъема | M06FBR-R-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | Y | - |
| 3 | LG | - |
| 5 | L | - |
| 6 | О | - |
| 7 | GR | - |
| № разъема | Е83 | |
| Наименование разъема | Реле-1 электроотопителя | |
| Тип разъема | MS02FL-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | SB | - |
| 3 | GR | |
| 5 | L | - |
| № разъема | Е84 | |
| Наименование разъема | Реле-2 электроотопителя | |
| Тип разъема | MS02FL-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | W | - |
| 3 | V | - |
| 5 | W | - |
| № разъема | Е85 | |
| Наименование разъема | Реле-3 электроотопителя | |
| Тип разъема | MS02FL-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | W | - |
| 3 | BR | |
| 5 | R | - |
| № разъема | Е101 | |
| Наименование разъема | Датчик положения педали акселератора | |
| Тип разъема | RH06FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | GR | - |
| 3 | R | - |
| 4 | V | - |
| 5 | О | - |
| 6 | W | - |
| № разъема | E102 | |
| Наименование разъема | Выключатель стоп-сигналов | |
| Тип разъема | M04FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | SB | - |
| 3 | О | - |
| 4 | GR | - |
| № разъема | Е105 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH80MW-CS16-TM4 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | з |
| 1 | L | - |
| 3 | Y | - |
| 4 | Y | |
| 5 | GR | |
| 6 | Р | - |
| 9 | G | - |
| 10 | R | |
| 33 | W | - |
| 34 | О | - |
| 35 | GR | |
| 36 | В | - |
| 37 | Р | - |
| 38 | BR | - |
| 39 | L | - |
| 42 | G | |
| 43 | GR | - |
| 44 | R | - |
| 45 | V | - |
| 46 | О | - |
| 47 | Y | - |
| 48 | W | - |
| 49 | G | |
| 50 | GR | |
| 52 | SB | - |
| 53 | BR | |
| 54 | V | - |
| 55 | О | - |
| 56 | Р | - |
| 57 | W | - |
| 58 | L | - |
| 59 | Y | - |
| 60 | V | - (версии с дневным светом фар) |
| 60 | R | - (версии без дневного света фар) |
| 61 | W | |
| 62 | G | |
| 63 | V | - |
| 64 | LG | - |
| 65 | GR | |
| 66 | R | - |
| 67 | W | - |
| 68 | SB | - |
| 69 | LG | - |
| 70 | L | - (версии с дневным светом фар) |
| 70 | R | - (версии без дневного света фар) |
| 71 | LG | - |
| 72 | V | - |
| 73 | SB | |
| 74 | GR | |
| 75 | О | - |
| 76 | R | - |
| 78 | В | - |
| 79 | W | - |
| 80 | L | - |
| 81 | R | |
| 82 | SB | - |
| 83 | Y | - |
| 84 | LG | |
| 85 | GR | - |
| 86 | О | - |
| 90 | Экра ниро ван | - |
| 91 | G | - |
| 92 | R | - |
| 93 | W | |
| 94 | SB | - |
| 95 | BR | - |
| 96 | P | - |
| 97 | GR | - |
| 98 | W | - |
| 99 | V | - |
| 100 | О | - |
| № разъема | E106 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | L02FB-MC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | W | - |
| № разъема | Е107 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH24MW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | SB | - |
| 2 | Y | - |
| 3 | V | |
| 4 | GR | - |
| 5 | G | - |
| 6 | О | |
| 7 | R | - |
| 8 | BR | - |
| 9 | R | - |
| 13 | Р | - |
| 14 | L | - |
| 15 | SB | - |
| 16 | О | - |
| 17 | BR | - |
| 18 | Y | - |
| 19 | G | - |
| 20 | В | - |
| 21 | W | - |
| 22 | R | - |
| 23 | Экра ниро ван | - |
| № разъема | E108 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS04MW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | р | - |
| 2 | LG | - |
| № разъема | Е110 | |
| Наименование разъема | Электромагнитный клапан управления наддувом | |
| Тип разъема | Renault 7703297285 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | Р | - |
| № разъема | Е111 | |
| Наименование разъема | Выключатель тормозов | |
| Тип разъема | M02FBR-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | О | - |
| 2 | G | - |
| № разъема | Е112 | |
| Наименование разъема | Датчик положения педали тормоза | |
| Тип разъема | M02FBR-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | О | - |
| 2 | G | - |
| № разъема | E113 | |
| Наименование разъема | Датчик давления ESP | |
| Тип разъема | AAZ03FB2 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | |
| 2 | V | - |
| 3 | Y | - |
| № разъема | Е114 | |
| Наименование разъема | Насос омывателя фар | |
| Тип разъема | ALZ02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | В | - |
| № разъема | Е115 | |
| Наименование разъема | Реле омывателя фар | |
| Тип разъема | MS02FL-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | Y | - |
| 3 | L | - |
| 5 | GR | - |
| № разъема | Е116 | |
| Наименование разъема | Электроотопитель | |
| Тип разъема | SNA03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 3 | W | - |
| 5 | R | - |
| № разъема | Е117 | |
| Наименование разъема | Электроотопитель | |
| Тип разъема | SNA02FW-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | В | - |
| 4 | В | - |
| № разъема | Е118 | |
| Наименование разъема | Выключатель стоп-сигналов | |
| Тип разъема | M02FB-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | SB | - |
| № разъема | Е201 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | RH03MB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | L | - |
| 3 | W | - |
| №разъема | Е203 | |
| Наименование разъема | Блок управления вентилятором радиатора | |
| Тип разъема | SJZ01FGY-SNZ2 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | Масса |
| 2 | W | Сигнал PWM |
| 3 | R | Питание PWM |
| № разъема | Е204 | |
| Наименование разъема | Реле вентилятора радиатора | |
| Тип разъема | 24347-9F900 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | V | - |
| 3 | R | - |
| 5 | V | - |
| № разъема | Е301 | |
| Наименование разъема | Блок управления вентилятором радиатора (мотор-1 вентилятора) | | |
| Тип разъема | 6188-0259 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 4 | - | - |
| 5 | - | - |
| № разъема | Е302 |
| Наименование разъема | Блок управления вентилятором радиатора (мотор-2 вентилятора) |
| Тип разъема | 6188-0259 |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 6 | - | - |
| 7 | - | - |
содержание .. 180 181 182 183 184 185 186 187
Цифрами в таблице обозначены следующие колонки: 1: № вывода 2: Цвет провода 3: Спецификация
