Ниссан Джук. Жгут проводов кузова

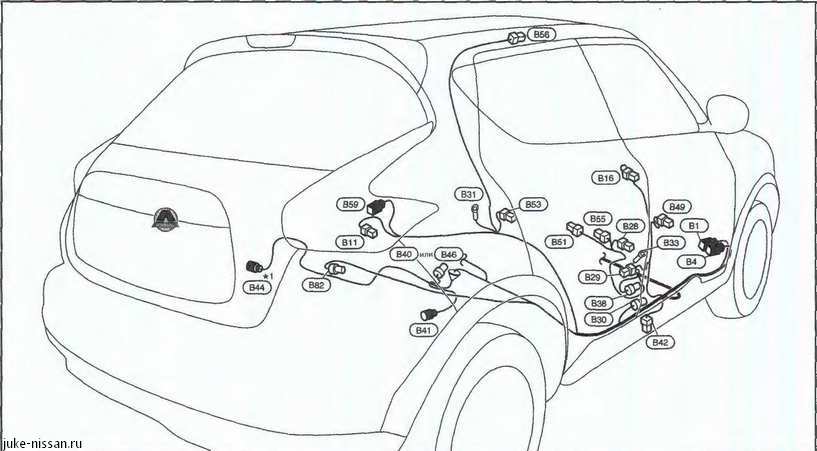

Жгут проводов кузова (с левой стороны)
Жгут проводов кузова (с правой стороны)
*1: версии с передним приводом (2WD).
Цифрами в таблице обозначены следующие колонки: 1: № вывода 2: Цвет провода 3: Спецификация
| № разъема | B1 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS16MW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | GR | - |
| 6 | SB | |
| 7 | G | - |
| 8 | V | - |
| 10 | W | - |
| 11 | LG | - |
| 12 | GR | |
| 13 | GR | - |
| 14 | Y | - |
| 15 | LG | - |
| 16 | L | - |
| № разъема | B2 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS16MW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | L | - |
| 4 | Y | - |
| 6 | G | - |
| 7 | V | - |
| 8 | V | - |
| 10 | V | - |
| 11 | W | - |
| 12 | R | - |
| 13 | R | - |
| 14 | Р | - |
| 15 | L | - |
| 16 | G | - |
| № разъема | ВЗ | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH32MW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 13 | W | |
| 14 | В | - |
| 15 | L | - |
| 16 | BR | - |
| 17 | LG | - |
| 18 | W | - |
| 19 | G | - |
| 20 | Y | - |
| 27 | Экранирован | - |
| 28 | W | - |
| 29 | R | - |
| 30 | В | - |
| 32 | R | |
| № разъема | В4 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH12MW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 4 | R | - |
| 5 | BR | - |
| 6 | L | - |
| 10 | V | - |
| 11 | LG | - |
| 12 | Экранирован | - |
| № разъема | В6 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | M02MW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | Y | - |
| № разъема | B7 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH24FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | W | - |
| 3 | V | - |
| 4 | GR | - |
| 5 | G | - |
| 6 | LG | - |
| 7 | R | - |
| 8 | R | - |
| 9 | BR | - |
| 13 | Р | - |
| 14 | L | - |
| 15 | В | - |
| 16 | BR | - |
| 17 | L | - |
| 18 | Р | - |
| 19 | В | - |
| 20 | G | - |
| 21 | W | - |
| 22 | R | - |
| 23 | Экранирован | - |
| № разъема | B8 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS04FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | Версии с передним приводом (2WD) |
| 1 | G | Версии с полным приводом (4WD) |
| 2 | GR | - |
| № разъема | В9 | |
| Наименование разъема | Блок управления кузовными системами | |
| Тип разъема | FEA09FB-FHA6-SA | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 41 | LG | Положение остановки заднего стеклоочистителя |
| 42 | LG | Выключатель задней правой двери |
| 43 | BR | Выключатель левой задней двери |
| 44 | SB | Выключатель водительской двери |
| 45 | R | Выключатель двери переднего пассажира |
| 47 | Р | Выключатель двери багажного отсека |
| 48 | W | Вывод правого указателя поворота |
| 49 | V | Вывод левого указателя поворота |
| 50 | GR | Вывод сигнала открытия двери багажника |
| 51 | G | Вывод заднего противотуманного фонаря |
| 52 | V | Вывод центральной блокировки |
| 53 | Р | Вывод заднего стеклоочистителя |
| 55 | L | Вывод лампы освещения багажного отсека |
| Ns разъема | В10 | |
| Наименование разъема | Блок управления кузовными системами | |
| Тип разъема | FEA09FB-FHA6-SA | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 43 | Р | Выключатель двери багажного отсека |
| 44 | LG | Положение остановки заднего стеклоочистителя |
| 45 | R | Выключатель двери переднего пассажира |
| 46 | LG | Выключатель задней правой двери |
| 47 | SB | Выключатель водительской двери |
| 48 | BR | Выключатель левой задней двери |
| 49 | L | Вывод лампы освещения багажного отсека |
| 51 | Y | Датчик доступа двери багажного отсека |
| 52 | G | Вывод заднего противотуманного фонаря |
| 53 | GR | Вывод привода открывания двери багажного отсека |
| 54 | P | Вывод заднего стеклоочистителя |
| 55 | G | Вывод отпирания задних дверей и двери переднего пассажира |
| Ns разъема | В11 | |
| Наименование разъема | Лампа освещения багажного отсека | |
| Тип разъема | NS02FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | - |
| 2 | L | - |
| Ns разъема | В13 | |
| Наименование разъема | Блок управления системой дополнительной пассивной безопасности (подушки безопасности и преднатяжители) | |
| Тип разъема | NH22FY-1V-EX | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 10 | Y | PRH (+) |
| 11 | Y | PRH (-) |
| 14 | Y | PRH 2 (+) |
| 15 | Y | PRH 2 (-) |
| 31 | Y | SRH (+) |
| 32 | Y | SRH (-) |
| 35 | Y/R | CRH (+) |
| 36 | Y/B | CRH (-) |
| 47 | G | Правый сателлит (+) |
| 48 | R | Правый сателлит (-) |
| № разъема | В14 | |
| Наименование разъема | Блок управления системой дополнительной пассивной безопасности(подушки безопасности и преднатяжители) | |
| Тип разъема | NH22FY-2V-EX | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 12 | Y | PLH (+) |
| 13 | Y | PLH (-) |
| 16 | Y | PLH 2 (+) |
| 17 | Y | PLH 2 (-) |
| 33 | Y | SLH (+) |
| 34 | Y | SLH (-) |
| 37 | Y/R | CLH (+) |
| 38 | Y/B | CLH (-) |
| 49 | Р | Левый сателлит (+) |
| 50 | L | Левый сателлит (-) |
| № разъема | В16 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS10FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | SB | |
| 2 | V | - |
| 4 | L | |
| 5 | G | - |
| 7 | LG | |
| 8 | GR | - |
| 9 | LG | - |
| 10 | Y | - |
| № разъема | В17 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS10FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | V | - |
| 4 | L | - |
| 5 | G | - |
| 7 | W | - |
| 8 | R | - |
| 9 | R | - |
| 10 | Р | - |
| № разъема | B18 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS12MW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | LG | - |
| 3 | Р | - |
| 4 | GR | - |
| 5 | Р | - |
| 6 | Y | - |
| 7 | L | - |
| 8 | GR | - |
| 9 | Экранирован | - |
| 10 | W | - |
| 11 | R | - |
| 12 | В | |
| № разъема | B19 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | M02MB-P-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - |
| 2 | R | - |
| № разъема | В22 | |
| Наименование разъема | Датчик ремня безопасности водителя | |
| Тип разъема | TH04FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| № разъема | В23 | |
| Наименование разъема | Датчик ремня безопасности пассажира | |
| Тип разъема | TH04FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | |
| 2 | В | - |
| № разъема | В28 | |
| Наименование разъема | Модуль правой боковой подушки безопасности | |
| Тип разъема | TK02FY-EX-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | Y | - |
| № разъема | В29 | |
| Наименование разъема | Преднатяжитель правого ремня безопасности | |
| Тип разъема | ACB02FY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | Y | |
| № разъема | в30 | |
| Наименование разъема | Правый датчик-сателлит | |
| Тип разъема | HK02FY-1V-EX | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | R | |
| № разъема | В32 | |
| Наименование разъема | Датчик ускорений | |
| Тип разъема | HS03FB-2V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | Сигнал |
| 2 | R | Масса |
| 3 | LG | Подача питания |
| № разъема | В34 | |
| Наименование разъема | Выключатель двери переднего пассажира | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | SB | - |
| № разъема | В35 | |
| Наименование разъема | Модуль левой боковой подушки безопасности | |
| Тип разъема | TK02FY-EX-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | |
| 2 | Y | - |
| № разъема | В36 | |
| Наименование разъема | Преднатяжитель левого ремня безопасности | |
| Тип разъема | ACB02FY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | Y | - |
| № разъема | B37 | |
| Наименование разъема | Левый датчик-сателлит | |
| Тип разъема | HK02FY-1V-EX | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | L | |
| № разъема | В38 | |
| Наименование разъема | Датчик рыскания/ продольных и поперечных ускорений | |
| Тип разъема | SCZ06FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | G | Масса |
| 4 | В | Зажигание |
| 5 | R | CAN-H |
| 6 | W | CAN-L |
| Ns разъема | В40 | |
| Наименование разъема | Модуль датчика уровня топлива в баке | |
| Тип разъема | E04FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | BR | - |
| 3 | BR | - |
| 4 | G | - |
| № разъема | В41 | |
| Наименование разъема | Датчик частоты вращения заднего правого колеса | |
| Тип разъема | RH02MGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | Р | - |
| № разъема | В42 | |
| Наименование разъема | Правый преднатяжитель поясного ремня безопасности | |
| Тип разъема | ACB02FOR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | |
| 2 | Y | - |
| № разъема | B44 | |
| Наименование разъема | Датчик частоты вращения заднего левого колеса | |
| Тип разъема | RH02MB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | |
| 2 | BR | - |
| № разъема | В45 | |
| Наименование разъема | Датчик частоты вращения заднего правого колеса | |
| Тип разъема | RH02MB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | Р | - |
| № разъема | В46 | |
| Наименование разъема | Модуль датчика уровня топлива | |
| Тип разъема | E05FGY-RS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | В | |
| 3 | BR | - |
| 4 | G | - |
| № разъема | В47 | |
| Наименование разъема | Блок управления системой полного привода | |
| Тип разъема | TH20FW-TB6 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | Аккумуляторная батарея |
| 3 | LG | Замок зажигания |
| 4 | L | CAN-H |
| 5 | Р | CAN-L |
| 6 | SB | CPLG R ТЕМР+ |
| 7 | Р | CPLG R TEMP- |
| 9 | W | 4WD-V SW |
| 10 | B | Масса |
| 11 | В | Масса |
| 12 | Y | SOL ВАТ |
| 13 | G | 2WDSW |
| 16 | G | CPLG LTEMP+ |
| 17 | L | CPLG L TEMP- |
| 21 | Y | 4WD SW |
| 23 | R | 4WD SOL L+ |
| 24 | V | 4WD SOL L- |
| 25 | W | 4WDSOL R+ |
| 26 | Y | 4WD SOL R- |
| № разъема | B48 | |
| Наименование разъема | Выключатель водительской двери | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | SB | - |
| № разъема | B49 | |
| Наименование разъема | Выключатель двери переднего пассажира | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | R | - |
| № разъема | В50 | |
| Наименование разъема | Датчик ремня безопасности водителя | |
| Тип разъема | TH04FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| № разъема | В51 | |
| Наименование разъема | Датчик ремня безопасности переднего пассажира | |
| Тип разъема | TH04FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| № разъема | В52 | |
| Наименование разъема | Левый преднатяжитель поясного ремня безопасности | |
| Тип разъема | ACB02FOR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | Y | - |
| Ns разъема | В53 | |
| Наименование разъема | Выключатель правой задней двери | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | LG | - |
| № разъема | В54 | |
| Наименование разъема | Подогрев сидений | |
| Тип разъема | NS03FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 40 | В | - |
| 41 | L | - |
| 42 | LG | - |
| № разъема | В55 | |
| Наименование разъема | Подогрев сидений | |
| Тип разъема | NS03FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 40 | В | - |
| 41 | GR | - |
| 42 | Р | - |
| № разъема | В56 | |
| Наименование разъема | Модуль правой шторки безопасности | |
| Тип разъема | ACB02FY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y/R | - |
| 2 | Y/B | - |
| № разъема | В59 | |
| Наименование разъема | Правый задний комбинированный фонарь | |
| Тип разъема | NS06MW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | GR | - |
| 3 | В | - |
| 5 | W | - |
| 6 | G | - |
| № разъема | В61 | |
| Наименование разъема | Блок управления топливным насосом | |
| Тип разъема | TM10FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 5 | В | Масса |
| 6 | BR | Топливный насос (-) |
| 7 | G | Топливный насос (+) |
| 8 | BR | Вход сигнала управления топливным насосом |
| 9 | R | Выход сигнала диагностики |
| 10 | BR | Аккумуляторная батарея |
| № разъема | В64 | |
| Наименование разъема | Задняя главная передача | |
| Тип разъема | RS08FB-PR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | SB | CPLG RTEMP+ |
| 2 | W | 4WDSOL R+ |
| 3 | L | CPLGLTEMP+ |
| 4 | R | 4WD SOL L+ |
| 5 | Р | CPLG R TEMP- |
| 6 | Y | 4WD SOL R- |
| 7 | G | CPLG L TEMP- |
| 8 | V | 4WD SOL L- |
| № разъема | B67 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS04FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | Экранирован | - |
| 3 | BR | - |
| 4 | G | - |
| № разъема | B68 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS04MW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | Экра ниро ван | - |
| 3 | BR | - |
| 4 | G | - |
| № разъема | В71 | |
| Наименование разъема | Выключатель задней левой двери | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | BR | - |
| Ns разъема | В72 | |
| Наименование разъема | Модуль левой шторки безопасности | |
| Тип разъема | ACB02FY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y/R | - |
| 2 | Y/B | - |
| № разъема | В80 | |
| Наименование разъема | Левый задний комбинированный фонарь | |
| Тип разъема | NS06MW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | GR | - |
| 3 | В | - |
| 5 | V | - |
| 6 | G | |
| Ns разъема | В82 | |
| Наименование разъема | Внутренняя антенна ключа (багажный отсек) | |
| Тип разъема | RK02FL | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | LG | - |
| № разъема | B83 | |
| Наименование разъема | Наружная антенна ключа (задний бампер) | |
| Тип разъема | RK02FL | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | В | - |
| № разъема | В85 | |
| Наименование разъема | Задний противотуманный фонарь | |
| Тип разъема | RS02FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| № разъема | В90 | |
| Наименование разъема | Опциональный разъем (2) | |
| Тип разъема | M06FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | V | - |
| 3 | G | - |
| 4 | GR | - |
| 5 | Y | - |
| 6 | R | |
| № разъема | В91 | |
| Наименование разъема | Опциональный разъем (4) | |
| Тип разъема | NS02FBR-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | R | |
| № разъема | В92 | |
| Наименование разъема | Опциональный разъем (4) | |
| Тип разъема | NS02MBR-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | R | - |
| № разъема | B201 | |
| Наименование разъема | Датчик скобы ремня безопасности переднего пассажира | |
| Тип разъема | 6098-2220 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | - | - |
| 4 | - | |
| № разъема | B301 | |
| Наименование разъема | Модуль датчика уровня топлива | |
| Тип разъема | ||
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| в | - | |
| 7 | - | - |
содержание .. 180 181 182 183 184 185 186 187
