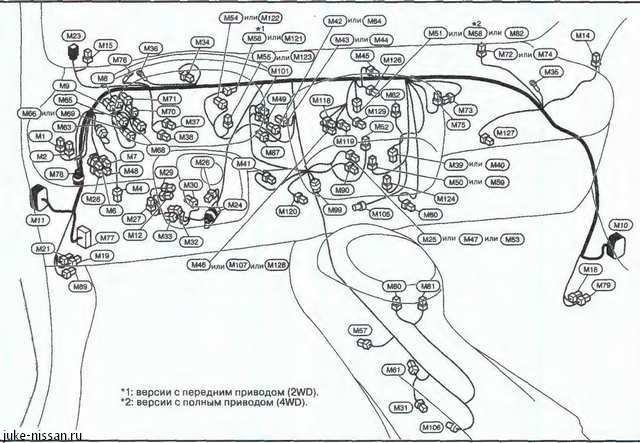

Ниссан Джук. Главный жгут проводов


Примечание
Цифрами в таблице обозначены следующие колонки: 1: № вывода 2: Цвет провода 3: Спецификация


 разъема М1
Наименование разъема Блок предохранителей (соединительный блок)
Тип разъема L01FW-MC
Схема расположения выводов
1 г 3
1 W -
№ разъема М2
Наименование разъема Блок предохрани гелей (соединительный блок)
Тип разъема M01FW-LC
Схема расположения выводов
1 2 3
2 R
№ разъема М4
Наименование разъема Разъем шины данных
Тип разъема BD16FW
Схема расположения выводов
1 2 3
4 В -
5 В -
6 L
7 W -
8 LG -


14 Р -
16 Y -
 разъема М6
Наименование разъема Переключатель регулировки фар головного освещения
Тип разъема A04FW
Схема расположения выводов
1 2 3
1 L -
2 В -
3 V -
4 GR
 разъема М7
Наименование разъема Переключатель дистанционной регулировки наружных зеркал заднего вида
Тип разъема TK16FW
Схема расположения выводов
1 2 3
2 Р -
3 V -
4 LG -
5 G -
6 Y -
7 BR -
9 SB -
11 Р -
12 В -
13 R (версии с системой «Разумный Ключ»)
13 L (версии без системы «Разумный Ключ»)


15 GR -
16 V -
 разъема М8
Наименование разъема Реле раскладывания наружных зеркал заднего вида
Тип разъема MS03FB-M2-LC
Схема расположения выводов
1 2 3
1 Y
2 V -
3 W -
4 SB
5 GR -
 разъема М9
Наименование разъема Реле складывания наружных зеркал заднего вида
Тип разъема MS03FB-M2-LC
Схема расположения выводов
1 2 3
1 Y -
2 V -
3 R -
4 Р -
5 Y -
 разъема М10
Наименование разъема Соединение проводов
Тип разъема TH40MW-CS15
Схема расположения выводов


1 2 3
1 R -
2 G -
3 SB -
4 V -
13 GR
14 BR -
15 L -
40 LG -
41 Y -
43 V -
44 V -
45 LG -
46 BR -
50 P -
51 В -
53 В -
54 R -
55 W -


№ разъема М11
Наименование разъема Соединение проводов
Тип разъема TH40MW-CS15
Схема расположения выводов
1 2 3
1 GR -
2 W -
3 W -
4 V -
7 R -
8 G -
9 LG -
10 Y -
11 GR -
12 BR -
13 В -
14 L -
15 Р -
40 V -
41 Р -
42 GR -
43 V -
44 Р -
45 G -
46 Y -
47 GR -
50 LG -
52 BR -
54 R -
55 W -
№ разъема М12
Наименование разъема Модуль блокировки рулевого колеса
Тип разъема TH08FW-NH
Схема расположения выводов


1 2 3
1 BR 12 В блокировки рулевого колеса (механически)
2 Y К-линия
3 W Состояние 1 блокировки рулевого колеса
5 В Масса
6 В Масса
7 L 12 В блокировки рулевого колеса (процессор)
8 Р Состояние 2 блокировки рулевого колеса
№ разъема М14
Наименование разъема Правый высокочастотный динамик
Тип разъема TK02FBR
Схема расположения выводов
1 2 3
1 G -
2 R -
№ разъема М15
Наименование разъема Левый высокочастотный динамик
Тип разъема TK02FBR
Схема расположения выводов
1 2 3
1 W -
2 GR -
№ разъема М15
Наименование разъема Соединение проводов
Тип разъема NS16FW-CS
Схема расположения выводов
1 2 3
1 R -
2 L -
6 V -
7 SB -
8 V -
10 W -
11 BR -
12 Y -
13 V -
14 Y -
15 LG -
16 L -
№ разъема М19
Наименование разъема Соединение проводов
Тип разъема NS16FW-CS
Схема расположения выводов


1 2 3
1 Р -
2 Y -
4 W -
6 SB -
7 V -
8 G -
10 V -
11 LG -
12 W -
13 R -
14 G -
15 L -
16 G -
 разъема M20
Наименование разъема Соединение проводов
Тип разъема TH40MW-CS15
Схема расположения выводов
1 2 3
1 R -
2 G -
3 W -
4 V -
5 V - (версии с системой "Разумный Ключ")
5 G - (версии без системы «Разумный Ключ»)
7 R -
8 BR -
9 LG -
10 Y -
11 W -
12 GR -
13 В -
14 L -
15 P -
40 LG -
41 Y
42 GR -
44 V -
45 LG -
46 BR -
50 P -
51 GR
52 BR -
54 R -
55 W -
№ разъема М21
Наименование разъема Соединение проводов
Тип разъема TH32FW-NH
Схема расположения выводов
1 2 3
13 W -


14 LG -
15 L
16 Р
17 LG -
18 W -
19 G -
20 R
27 Экра ниро ван -
28 V -
29 L -
30 LG
32 W
№ разъема М22
Наименование разъема Соединение проводов
Тип разъема TH40MW-CS15
Схема расположения выводов
1 2 3
1 GR
2 W -
3 SB -
4 V -
5 V - (версии с системой «Разумный Ключ»)
5 G - (версии без системы «Разумный Ключ»)
12 В -
13 W -
14 GR
15 L -
40 V -
41 Р -
42 GR -
44 Р -
45 G -
46 У -
50 LG -
51 В
52 BR
54 R -
55 W -
 разъема М23
Наименование разъема Соединение проводов
Тип разъема NH10MW-CS10
Схема расположения выводов

1 2 3
9 BR -
10 Р -
11 R -
12 Экра ниро ван -


13 G -
15 В
16 R -
17 LG -
18 В -

№ разъема М24
Наименование разъема Датчик ключа
Тип разъема TK06MGY
Схема расположения выводов
1 2 3
1 GR -
2 У -
№ разъема М25
Наименование разъема Блок управления электроотопителем
Тип разъема TH16FW-NH
Схема расположения выводов
1 2 3
1 L CAN-H
2 В Масса
3 SB Подача питания зажигания
4 Р Сигнал распознавания подключения блока управления электроотопителем
5 R Масса датчика окружающей среды
9 Р CAN-L
10 У Подача питания аккумуляторной батареи
12 GR Сигнал датчика окружающей среды
13 L Сигнал мотора системы вентиляции
14 У Управляющий сигнал реле электроотопителя 1
15 LG Управляющий сигнал реле электроотопителя 2
16 Р Управляющий сигнал электроотопителя 3
№ разъема М26
Наименование разъема Усилитель антенны NATS
Тип разъема TH04FW-NH
Схема расположения выводов
1 2 3
1 V Аккумулятор
2 Р Таймер
3 В Масса
4 LG Данные
№ разъема М27
Наименование разъема Подрулевой переключатель


Тип разъема TH16FW-NH
Схема расположения выводов
1 2 3
1 LG Задний омыватель
2 GR Вывод4
3 W Передний омыватель
4 SB Зажигание
5 BR Вывод 3
6 В Масса
7 V Вывод 3
8 L Вывод 5
9 R Вход 2
10 У Вход 4
11 Р Вход 1
12 W Вывод 1
13 LG Вход 5
14 G Вывод 2
№ разъема М28
Наименование разъема Выключатель ESP
Тип разъема TH08FB-NH
Схема расположения выводов
1 2 3
1 SB
2 В -
3 V -
4 GR -
№ разъема М29
Наименование разъема Замок зажигания
Тип разъема M06FW-LC
Схема расположения выводов
1 2 3
1 L -
2 BR -
3 R -
4 Y -
5 W
№ разъема М30
Наименование разъема Датчик угла поворота рулевого колеса
Тип разъема TH08FW-NH
Схема расположения выводов
1 2 3
1 В Масса
2 Р CAN-L
4 LG Зажигание
5 L CAN-H
№ разъема М31
Наименование разъема Выключатель индикатора стояночного тормоза
Тип разъема P01FB-A


Схема расположения выводов
1 2 3
1 SB -
 разъема M 32
Наименование разъема Подрулевые переключатели (контактный диск)
Тип разъема TK06FY-EX-1V
Схема расположения выводов
1 2 3
21 SB -
22 L -
23 V -
28 Y -
30 Y/G -
 разъема M33
Наименование разъема Подрулевые переключатели (контактный диск)
Тип разъема TK08FGY-1V
Схема расположения выводов
1 2 3
24 G -
25 P -
26 GR -
27 Y -
31 R -
32 В -
33 Экра ниро ван - (версии с навигационной системой)
33 V - (версии без навигационной системы)
34 LG -
№ разъема М34
Наименование разъема Комбинация приборов
Тип разъема TH40FW-NH
Схема расположения выводов
1 2 3
1 L CAN-H
2 P CAN-L
4 Y Сигнал скорости автомобиля (8-импульсный)
6 BR Сигнал датчика уровня топлива
7 R Сигнал системы подушек безопасности
8 P Сигнал датчика превышения частоты вращения двигателя
9 W Сигнал датчика ремня безопасности водителя


10 SB Сигнал выключателя индикатора стояночного тормоза
11 G Сигнал датчика уровня топлива
u R Сигнал повышения передачи ручного режима автоматической трансмиссии
15 L Подача питания для дополнительного оборудования
16 W Сигнал понижения передачи ручного режима автоматической трансмиссии
18 R Сигнал охранной системы
19 GR Сигнал датчика окружающей среды
20 R Масса датчика окружающей среды
21 В Масса
22 В Масса
23 В Масса
24 L Масса датчика уровня топлива
25 В Масса ESP
27 LG Подача питания аккумуляторной батареи
28 GR Сигнал зажигания
29 V Сигнал датчика ремня безопасности переднего пассажира
30 R Сигнал выключателя стоп-сигналов
31 Р Усилитель автоматической системы кондиционирования, сигнал распознавания подключения блока управления электроотопителя
36 Y Сигнал ручного режима
37 G Сигнал неручного режима
38 Р Сигнал генератора
39 Y Сигнал датчика уровня масла
40 SB Масса сигнала уровня масла
№ разъема М37
Наименование разъема Блок управления ESP
Тип разъема TH08FW-NH
Схема расположения выводов
1 2 3
1 Р CAN-L
2 L CAN-H
4 LG Зажигание
 разъема М38
Наименование разъема Блок управления ESP


Тип разъема L02FB-MC
Схема расположения выводов
1 2 3
9 R Аккумулятор
10 В Масса


№ разъема М39
Наименование разъема Мотор вентилятора салона
Тип разъема TM02FW
Схема расположения выводов
1 2 3
1 Y -
2 L -
№ разъема М40
Наименование разъема Мотор вентилятора салона
Тип разъема M02FW-GY-LC
Схема расположения выводов
1 2 3
1 Y -
2 L - (кроме версий с автоматической системой кондиционирования)
2 R - (версии с автоматической системой кондиционирования)
№ разъема М41
Наименование разъема Датчик температуры воздуха в салоне
Тип разъема A02FW
Схема расположения выводов
1 2 3
1 LG Сигнал датчика J температуры воздуха в салоне
2 R Масса датчика
№ разъема М42
Наименование разъема Датчик впуска
Тип разъема TK02FBR
Схема расположения выводов
1 2 3
1 V Сигнал датчика впуска
2 R Масса датчика
№ разъема М43
Наименование разъема Усилитель управления микроклиматом
Тип разъема C04FBR
Схема расположения выводов


1 2 3
1 G
2 В
3 BR
№ разъема M44
Наименование разъема Усилитель управления микроклиматом
Тип разъема S06FW
Схема расположения выводов
1 2 3
1 G
2 BR -
3 В
4 R -
5 L
№ разъема M45
Наименование разъема Выключатель аварийной сигнализации
Тип разъема TK04FW
Схема расположения выводов
1 2 3
1 В -
2 SB -
3 V -
4 GR -
№ разъема М46
Наименование разъема Опциональный разъем для аудиосистемы
Тип разъема TH18FW-CS2
Схема расположения выводов
1 2 3
2 W -
3 GR -
4 LG -
5 W -
7 L -
9 V -
11 G -
12 R -
13 BR -
14 Y -
19 BR
20 В -
№ разъема М47
Наименование разъема Управление отопителем
Тип разъема SEA09FB-SHA6
Схема расположения выводов
1 2 3
1 LG -
2 W -
3 R -


4 Y
5 L
6 В -
7 V -
8 R -
9 W -
10 В -
15 В -
№ разъема М48
Наименование разъема Выключатель режима полного привода
Тип разъема TK06FW-1V
Схема расположения выводов
1 2 3
1 W -
2 GR -
3 В -
4 V -
5 G -
6 R -
№ разъема М49
Наименование разъема Усилитель антенны NATS
Тип разъема TK04FW-NH
Схема расположения выводов
1 2 3
1 V Аккумулятор
2 Р Таймер
3 LG Данные
4 В Масса


№ разъема М50
Наименование разъема Усилитель автоматической системы кондиционирования
Тип разъема TH40FW-NH
Схема расположения выводов
1 2 3
2 LG Сигнал датчика температуры в салоне автомобиля
3 V Сигнал датчика впуска
4 GR Сигнал датчика окружающей среды
5 Р Сигнал датчика солнечного света
6 L CAN-H
7 Р CAN-L
8 W Подача питания привода заслонки забора воздуха
9 Р Сигнал распознавания подключения усилителя системы кондиционирования
10 R Масса датчика


11 SB Подача питания зажигания
12 Y Подача питания аккумуляторной батареи
13 GR Управляющий сигнал выходного транзистора
14 LG Сигнал включения вентилятора климатической установки
15 Y Сигнал включения кондиционера
17 BR Управляющий сигнал 4 смесительной камеры
18 GR Управляющий сигнал 3 смесительной камеры
19 W Управляющий сигнал 2 смесительной камеры
20 L Управляющий сигнал 1 смесительной камеры
21 G Подача питания зажигания
22 SB Сигнал привода заслонки забора воздуха
30 В Масса
35 G Управляющий сигнал рециркуляции
36 V Управляющий сигнал забора свежего воздуха
37 R Управляющий сигнал 4 выбора режимов
38 P Управляющий сигнал 3 выбора режимов
39 Y Управляющий сигнал 2 выбора режимов
40 V Управляющий сигнал 1 выбора режимов
 разъема M51
Наименование разъема Соединение проводов
Тип разъема M04FW-LC
Схема расположения выводов
1 2 3
1 W -
2 R -
3 Y -
4 L -
№ разъема М52
Наименование разъема Управление системой кондиционирования (переключатель выбора режимов)
Тип разъема C04FW
Схема расположения выводов


1 2 3
16 L -
17 R -
№ разъема М53
Наименование разъема Управление системой кондиционирования
Тип разъема SEA09FB-SHA6
Схема расположения выводов
  2 3
1 Y -
2 SB -
3 W -
4 R -
5 V -
6 В -
7 G -
8 В -
9 В -
10 W -
11 R -
12 Y -
13 L -
14 LG -
№ разъема М54
Наименование разъема Привод заслонки забора воздуха
Тип разъема 98193-0001
Схема расположения выводов
1 2 3
1 W Подача питания привода заслонки забора воздуха
2 SB Сигнал привода заслонки забора воздуха
3 R Масса
5 G Управляющий сигнал рециркуляции
6 V Сигнал привода заслонки забора воздуха
№ разъема M55
Наименование разъема Привод заслонки смесительной камеры
Тип разъема MAA06FB
Схема расположения выводов
1 2 3
1 W Управляющий сигнал смесительной камеры 2
2 SB Подача питания зажигания
3 BR Управляющий сигнал смесительной камеры 4
4 L Управляющий сигнал смесительной камеры 1


6 GR Управляющий сигнал смесительной камеры 3
№ разъема М58
Наименование разъема Соединение проводов
Тип разъема S06FW
Схема расположения выводов
1 2 3
1 V -
2 Y -
3 Р -
4 R -
5 SB


 разъема M57
Наименование разъема Селектор вариатора
Тип разъема TH16FW-NH
Схема расположения выводов
1 2 3
1 Р -
2 В -
3 BR -
4 В -
5 V -
6 GR -
7 Y -
8 W -
9 R -
10 В -
11 G -
12 SB -
13 G -


№ разъема M58
Наименование разъема Резистор вентилятора климатической установки
Тип разъема M04FBR-LC
Схема расположения выводов
1 2 3
1 L -
2 Y -
3 R -
4 W -


 разъема M59
Наименование разъема Усилитель автоматической системы кондиционирования
Тип разъема TH40FW-NH
Схема расположения выводов
1 2 3
1 L CAN-H


2 В Масса
3 Y Подача питания аккумуляторной батареи
6 Р Сигнал распознавания подключения усилителя системы кондиционирования
7 GR Сигнал датчика окружающей среды
9 Р Сигнал датчика солнечного света
13 G Сигнал подачи питания зажигания
14 L Управляющий сигнал вентиляции
16 V Линейный сигнал привода заслонки
17 W Подача питания привода заслонки
19 Y Управляющий сигнал реле 1 электроотопителя
20 Р Управляющий сигнал реле 3 электроотопителя
21 Р CAN-L
22 В Масса
23 SB Подача питания зажигания
26 R Масса датчика
27 LG Сигнал датчика температуры салона автомобиля
28 V Сигнал датчика впуска
33 Y Сигнал включения кондиционера
34 R Сигнал мотора вентилятора
37 В Масса привода заслонки
38 LG Сигнал включения вентилятора климатической установки
39 Y Управляющий сигнал реле 2 электроотопителя

№ разъема М60
Наименование разъема Розетка электропитания
Тип разъема P02FB-Z
Схема расположения выводов
1 2 3
1 R -
2 В -
№ разъема М61
Наименование разъема Блок управления системой дополнительной пассивной безопасности
Тип разъема NH28FY-EX


Схема расположения выводов
1 2 3
1 BR Зажигание
2 В Масса
3 У DR 1 (+)
4 Y/G DR 1 (-)
6 Y/R AS1 (+)
7 Y/В AS1 (-)
18 LG ECZS (+)
19 V ECZS (-)
22 Экра ниро ван Экранирование
23 R Индикатор подушек безопасности
25 G Отключение сигнального устройства
27 SB Активация
28 GR Деактивация
57 L Вывод информации о срабатывании подушек
59 L CAN-H
60 Р CAN-L


 разъема N162
Наименование разъема Модуль подушки безопасности переднего пассажира
Тип разъема TK02FY-EX-1V
Схема расположения выводов
1 2 3
1 Y/R -
2 Y/B -
Ns разъема М63
Наименование разъема Диод
Тип разъема ET02-2W
Схема расположения выводов
1 2 3
1 L -
2 R -


№ разъема М64
Наименование разъема Датчик впуска
Тип разъема C02FW
Схема расположения выводов
1 2 3
1 V Сигнал датчика впуска
2 R Масса датчика
№ разъема М65
Наименование разъема Электронный блок управления кузовными системами (ВСМ)


Тип разъема TH40FW-NH
Схема расположения выводов
1 2 3
2 L Вывод подрулевых переключателей 5
3 GR Вывод по'друлевых переключателей 4
4 BR Вывод подрулевых переключателей 3
5 G Вывод подрулевых переключателей 2
6 W Вывод подрулевых переключателей 1
7 GR Датчик отпирания водительской двери
9 R Выключатель стоп-сигналов
10 W Выключатель подогрева заднего окна
11 L Положение «АСС» замка зажигания (питание дополнительного оборудования)
12 GR «Запирание» выключателя отпирания/ запирания дверей
13 BR «Отпирание» выключателя отпирания/ запирания дверей
14 R Серийная шина левого и правого датчиков
16 Р Вывод индикатора состояния запирания дверей
18 V Масса приемника
19 BR Подача питания приемника системы доступа в автомобиль без ключа
20 G Сигнальное устройство приемника системы доступа в автомобиль без ключа
21 Р Усилитель антенны NATS
22 LG Шина сигнализации
23 BR Управление индикатором охранной системы
24 Y Шина аппаратного ключа
25 LG Усилитель антенны NATS
26 BR Усилитель управления терморежимом
27 Y Выключатель кондиционера
28 LG Переключатель вентилятора климатической установки
29 SB Выключатель аварийной сигнализации
30 L Выключатель открывания двери багажного отделения


32 LG Вывод 5 подрулевых переключателей
33 Y Вывод 4 подрулевых переключателей
34 V Вывод 3 подрулевых переключателей
35 R Вывод 2 подрулевых переключателей
36 Р Вывод 1 под рулевых переключателей
37 GR Датчик ключа
38 R Включение зажигания
39 L CAN-H
40 Р CAN-L


№ разъема М66
Наименование разъема Электронный блок управления кузовными системами (ВСМ)
Тип разъема FEA09FW-FHA6-SA
Схема расположения выводов
1 2 3
56 W Вывод отпирания дверей
57 Р Аккумулятор (предохранитель)
58 Р Подача питания ламп освещения салона
60 BR Управление лампами освещения салона
63 SB Вывод индикатора системы кондиционирования
64 L Подушки безопасности
65 Y Аккумулятор (плавкая вставка)
66 Р Подача питания аккумуляторной батареи
67 L Подача питания зажигания
68 SB Вывод отпирания задних дверей и двери переднего пассажира
69 V Вывод запирания всех дверей
70 В Масса

№ разъема М68
Наименование разъема Электронный блок управления кузовными системами (ВСМ)
Тип разъема TH40FB-NH
Схема расположения выводов
1 2 3
2 L Вход 5 подрулевых переключателей
3 GR Вход 4 подрулевых переключателей


4 BR Вход 3 подрулевых переключателей
5 G Вход 2 подрулевых переключателей
6 W Вход 1 подрулевых переключателей
9 R Выключатель 1 стоп-сигналов
11 R Серийная шина левого и правого датчиков
12 GR «Запирание» выключателя отпирания/ запирания дверей
13 BR «Отпирание» выключателя отпирания/ запирания дверей
15 W Выключатель подогрева заднего окна
16 Р Вывод индикатора состояния запирания дверей
17 LG Шина сигнализации
18 V Масса приемника
19 BR Подача питания приемника системы доступа в автомобиль без ключа
20 G Сигнальное устройство приемника системы доступа в автомобиль без ключа
21 Р Усилитель антенны NATS
22 W RSSI приемника системы доступа в автомобиль без ключа
23 R Управление индикатором системы охранной сигнализации
24 SB Шина аппаратного ключа
25 LG Усилитель антенны NATS
26 BR Усилитель управления терморежимом
27 Y Выключатель кондиционера
28 LG Переключатель вентилятора климатической установки
29 SB Выключатель аварийной сигнализации
30 L Выключатель открывания двери багажного отделения
31 GR Выключатель отпирания водительской двери
32 LG Вывод 5 подрулевых переключателей
33 Y Вывод 4 подрулевых переключателей
34 V Вывод 3 подрулевых переключателей


35 R Вывод 2 подрулевых переключателей
36 Р Вывод 1 подрулевых переключателей
37 G Датчик фиксатора
39 L CAN-H
40 Р CAN-L


 разъема M69
Наименование разъема Электронный блок управления кузовными системами (ВСМ)
Тип разъема FEA09FW-FHA6-SA
Схема расположения выводов
1 2 3
56 Р Подача питания лампы освещения салона
57 Р Аккумулятор (предохранитель)
58 L Подушки безопасности
59 V Вывод центральной блокировки замков
60 V Вывод левых указателей поворота
61 W Вывод правых указателей поворота
63 BR Управление лампами освещения салона
64 R Допуск вращения коленчатого вала двигателя (версии с вариатором)
64 G Датчик передачи заднего хода (версии с механической трансмиссией)
65 V Вывод запирания всех дверей
66 W Вывод отпирания водительской двери
67 В Масса
68 L Подача питания зажигания
69 Р Подача питания аккумуляторной батареи
70 Y Аккумулятор (плавкая вставка)


 разъема М70
Наименование разъема Электронный блок управления кузовными системами (ВСМ)
Тип разъема TH40FW-NH
Схема расположения выводов
1 2 3
72 SB Вывод индикатора системы кондиционирования
74 V Автоматическое раскладывание наружных зеркал заднего вида


75 LG Датчик доступа водительской двери
76 Р Датчик доступа двери переднего пассажира
78 Р Антенна + водительской двери
79 V Антенна - водительской двери
80 LG Антенна + двери переднего пассажира
81 Y Антенна -двери переднего пассажира
82 W Антенна + заднего бампера
83 LG Антенна -заднего бампера
84 BR Антенна 1+ салона
85 GR Антенна 1- салона
86 G Антенна 2+ салона
87 R Антенна 2- салона
88 V Антенна + багажного отсека
89 LG Антенна -багажного отсека
90 W Питание подсветки кнопки зажигания
91 V Индикатор режимов ACC/ON
93 GR Зуммер системы «Разумный Ключ»
94 Y Сигнальное устройство блокировки рулевого колеса
95 L Подача питания блокировки рулевого колеса
96 BR Управляющее реле режима АСС
97 SB Управляющее реле стартера
98 Р Управляющее реле зажигания (блок IPDM в моторном отсеке)
99 R Управляющее реле зажигания (блок предохранителей)
100 LG Нажимной выключатель
101 Y Промежуточный выключатель сцепления (версии с механической трансмиссией)
101 Y Подача питания зажигания №2 (версии с вариатором)
102 L Датчик нейтрали (версии с механической трансмиссией)
102 L Датчик нейтрали/ парковки (версии с вариатором)
104 SB Подача питания селектора вариатора


105 V Выключатель стоп-сигналов 2
106 Y Управляющее реле системой вентиляции
107 W Состояние 1 блокировки рулевого колеса
108 Р Состояние 2 блокировки рулевого колеса

№ разъема N171
Наименование разъема Реле подогрева сидений
Тип разъема MS02FL-M2-LC
Схема расположения выводов
1 2 3
1 В
2 LG -
3 G -
5 V -
 разъема М72
Наименование разъема Датчик солнечного света
Тип разъема K02FB
Схема расположения выводов
1 2 3
1 р Сигнал датчика солнечного света
2 R Масса датчика
№ разъема М73
Наименование разъема Приемник доступа в автомобиль без ключа
Тип разъема TK04FW
Схема расположения выводов
1 2 3
1 V Масса
2 G Сигнал
4 BR Питание

№ разъема М74
Наименование разъема Датчик солнечного света
Тип разъема A02FW
Схема расположения выводов
1 2 3
1' Р Сигнал датчика солнечного света
2 R Масса датчика
№ разъема М75
Наименование разъема Приемник системы доступа в автомобиль без ключа
Тип разъема TH04FW-NH


Схема расположения выводов
1 2 4
1 V Масса
2 G Сигнал
3 W RSSI
4 BR Питание


№ разъема M77
Наименование разъема Соединение проводов
Тип разъема TH80FW-CS16-TM4
Схема расположения выводов
1 2 3
1 L
3 Y -
4 V -
5 W -
6 P -
9 R -
10 R -
33 W -
34 LG -
35 SB -
36 В -
37 P -
38 Y -
39 L
42 LG -
43 R -
44 G -
45 V -
46 BR -
47 Y -
48 GR -
49 G -
50 LG -
52 R -
53 L -
54 SB -
55 P -
56 P -
57 W -
58 LG -
59 G -
60 V -
61 SB -
62 Y -
62 LG
63 P
64 G
65 GR -
66 Y -


67 V -
68 R -
69 BR -
70 V -
71 R -
72 GR
73 R
74 L
75 LG -
76 W
78 LG
79 V -
80 LG -
81 SB -
32 Y -
83 Р -
84 G
85 BR -
86 LG -
90 Экра ниро ван -
91 Y -
92 BR -
93 L -
94 R -
95 Y - (версии с системой «Разумный Ключ»)
95 R - (версии без системы «Разумный Ключ»)
96 L -
97 GR
98 G -
99 W
100 LG -


 разъема M76
Наименование разъема Соединение проводов
Тип разъема L02MB-MC
Схема расположения выводов
1 2 3
1 R -
2 W -
 разъема M79
Наименование разъема Соединение проводов
Тип разъема TH12FW-NH
Схема расположения выводов
1 2 3
4 V -
5 BR -
6 L -
10 V -
11 LG -


 разъема М80
Наименование разъема Выключатель подогрева левого сиденья
Тип разъема NS06FW-CS
Схема расположения выводов
1 2 3
1 G -
2 Y -
3 Р -
4 В -
5 V -
6 GR -

 разъема М81
Наименование разъема Выключатель подогрева правого сиденья
Тип разъема NS06FBR-CS
Схема расположения выводов
1 2 3
1 G -
2 L -
3 R -
4 В -
5 V -
6 GR -
 разъема М82
Наименование разъема Соединение проводов
Тип разъема M04FW-LC
Схема расположения выводов
'1 2 3
1 L -
2 GR -
3 В -
4 Y -
№ разъема М83
Наименование разъема Индикатор состояния запирания двери
Тип разъема TK02FW
Схема расположения выводов
1 2 3
1 р
2 в -

 разъема М84
Наименование разъема Соединение проводов
Тип разъема NH10MW-CS10
Схема расположения выводов


1 2 3
1 G -
2 Y -
4 LG -
5 G -
7 LG -
8 В -
9 V -
10 G -
11 R -
12 BR -
13 GR -
18 Y -
19 R -
20 L -


7 LG Зажигание
10 В Масса
11 В Масса
12 Р CAN-L


 разъема М84
Наименование разъема Модуль аппаратного ключа
Тип разъема NS08FBR-CS
Схема расположения выводов
1 2 3
1 В
7 SB -
№ разъема М87
Наименование разъема Соединение проводов
Тип разъема TH08FW-NH
Схема расположения выводов
1 2 3
1 V
2 Y -
3 Р -
4 R -
5 SB -


 разъема M89
Наименование разъема Соединение проводов
Тип разъема M02FW-LC
Схема расположения выводов
1 2 3
1 R -
2 SB -
 разъема М90
Наименование разъема Модуль многофункционального дисплея
Тип разъема TH12FW-NH
Схема расположения выводов
1 2 3
1 Y Аккумулятор
5 GR -
6 L CAN-H


 разъема М99
Наименование разъема Опциональный разъем (1)
Тип разъема TH12FW-NH
Схема расположения выводов
1 2 3
1 Y -
2 LG -
3 Р -
6 BR -
8 В -
 разъема М101
Наименование разъема Кнопка зажигания
Тип разъема TK08FBR
Схема расположения выводов
1 2 3
3 G -
4 В -
5 W -
6 R -
7 V -
8 LG -
 разъема М105
Наименование разъема Внутренняя антенна ключа (центр приборной панели)
Тип разъема RK02FL
Схема расположения выводов
1 2 3
1 BR -
2 GR -


 разъема М106
Наименование разъема Внутренняя антенна ключа (консоль)
Тип разъема RK02FL
Схема расположения выводов
1 2 3
1 G -
2 R -
 разъема М107
Наименование разъема Блок управления навигационной системой
Тип разъема TH18FW-CS2
Схема расположения выводов


1 2 3
2 W Звуковой сигнал переднего левого динамика (+)
3 GR Звуковой сигнал переднего левого динамика (-)
4 LG Звуковой сигнал заднего левого динамика (+)
5 W Звуковой сигнал заднего левого динамика (-)
6 G Выключатель STRG (А)
7 L АСС
9 V Сигнал подсветки
11 G Звуковой сигнал переднего правого динамика (+)
12 R Звуковой сигнал переднего правого динамика (-)
13 BR Звуковой сигнал заднего правого динамика (+)
14 Y Звуковой сигнал заднего правого динамика (-)
15 Экра ниро ван Выключатель STRG (масса)
16 R Выключатель STRG (В)
18 Y Сигнал скорости автомобиля (8-импульсный)
19 BR Аккумуляторная батарея
20 В Масса


№ разъема М110
Наименование разъема Опциональный разъем (3)
Тип разъема TK06R/V-1V
Схема расположения выводов
1 2 3
1 Р -
2 LG -
3 LG -
4 SB -
6 В -
№ разъемf М118
Наименование разъема Блок управления навигационной системой
Тип разъема TH24FW-NH
Схема расположения выводов
1 2 3
24 В EQ4
25 G Обратный сигнал
34 G Сигнал микрофона


35 Р VCC микрофона
36 Экра ниро ван Экранирование микрофона
41 V Сигнал изображения камеры
42 Экра ниро ван Экранирование
43 LG Подача питания камеры
44 L Масса камеры
№ разъема №19
Наименование разъема Блок управления навигационной системой
Тип разъема GT17S-8DS-HU
Схема расположения выводов
1 2 3
45 В Масса USB
46 W Сигнал USB D-
47 G Сигнал USB D+
48 R Сигнал V BUS
49 Y Звуковой сигнал левого дополнительного динамика (+)
50 BR Звуковой сигнал правого дополнительного динамика (+)
51 L Масса дополнительных динамиков
52 Экра ниро ван Экранирование
53 Экра ниро ван Экранирование
№ разъема №20
Наименование разъема Разъем для подключения дополнительного оборудования и USB
Тип разъема GT17S-8DS-HU
Схема расположения выводов
1 2 3
1 В -
2 W -
3 G -
4 R -
5 Y -
6 BR
7 L -
8 Экра ниро ван -
9 Экра ниро ван -


№ разъема М121
Наименование разъема Управление вентилятором
Тип разъема M04FW-LC
Схема расположения выводов
1 2 3
1 R -
2 L
3 В -
№ разъема М122
Наименование разъема Привод впускной заслонки
Тип разъема A03FW
Схема расположения выводов
1 2 3
1 W Линия (+)
2 V Линия (-)
3 В Масса
№ разъема M123
Наименование разъема Привод заслонки смесительной камеры
Тип разъема A03FW
Схема расположения выводов
1 2 3
1 W Линия (+)
2 V Линия (-)
3 в Масса
№ разъема M124
Наименование разъема Привод заслонки выбора режимов
Тип разъема A03FW
Схема расположения выводов
1 2 3
1 W Линия (+)
2 V Линия (-)
3 в Масса


 разъема M126
Наименование разъема







/////////////////////////////////
