МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ HR16DE - НИССАН КАШКАЙ

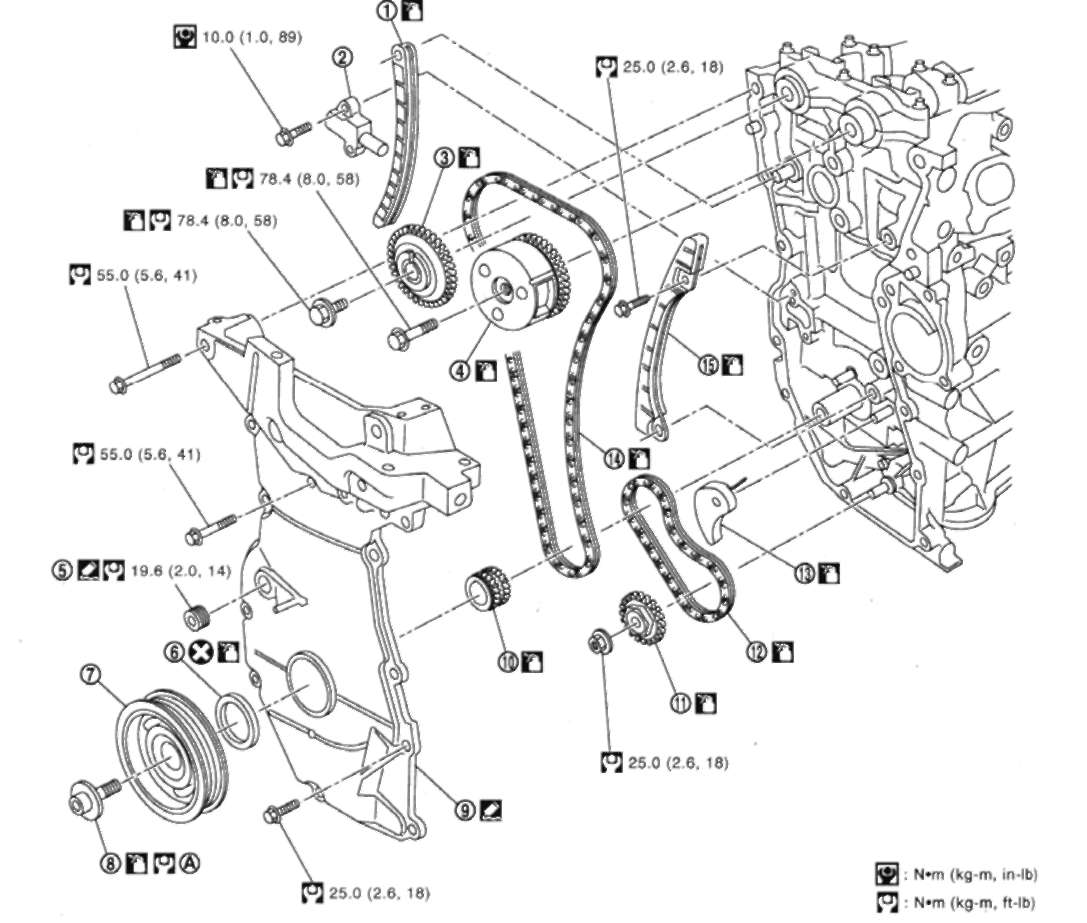

ЦЕПЬ ГРМ ДВИГАТЕЛЯ HR16DE - НИССАН КАШКАЙ

1. Направляющая цепи в месте изгиба

2. Натяжитель цепи ГРМ

3. Звездочка распредвала выпускных клапанов

4. Звездочка распредвала впускных клапанов

5. Заглушка

6. Передний сальник

7. Шкив коленвала

8. Болт шкива коленвала

9. Передняя крышка

10. Звездочка коленвала

11. Звездочка масляного насоса

12. Цепь привода масляного насоса

13. Натяжитель цепи привода масляного насоса

14. Цепь ГРМ

15. Направляющая натяжителя цепи ГРМ

А. См. ниже.

Внимание: Под направлением вращения, указанным в тексте, подразумевается вращение, если смотреть спереди двигателя.
