Митсубиси Каризма. Педаль тормоза
Снятие
Для снятия педали
тормоза выполните следующие операции.
1. Снимите нижнюю
обивку панели приборов.
2. Снимите рулевую
колонку в сборе.
3. Снимите блок
реле.
|
|

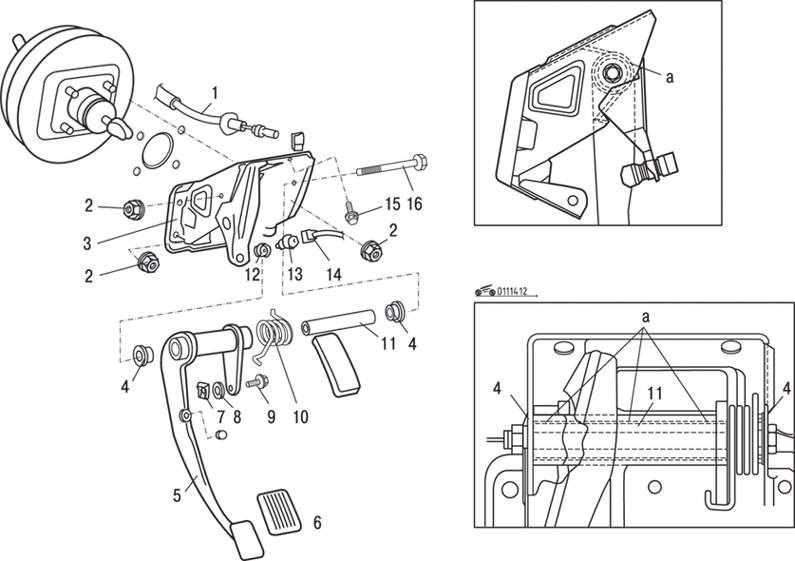

Рис. 14.12.
Конструктивное исполнение педали тормоза: а – места
нанесения смазки; 1 – соединение троса акселератора;
2 – гайка (25 Н•м); 3 – кронштейн крепления педали
тормоза; 4 – втулка; 5 – педаль тормоза; 6 –
накладка педали тормоза; 7 – фиксатор; 8 – шайба; 9
– болт-фиксатор; 10 – возвратная пружина педали
тормоза; 11 – гильза; 12 – кольцо; 13 – выключатель
стоп-сигналов; 14 – разъем выключателя
стоп-сигналов; 15 – болт (25 Н•м); 16 – болт-ось
педали тормоза
|
4. Отсоедините
разъем 14 (рис.
14.12)
выключателя стоп-сигналов.
5. Отверните
выключатель стоп-сигналов 13.
6. Снимите кольцо
12.
7. Снимите
пружинный фиксатор 7.
8. Снимите шайбу
8.
9. Отверните
болт-фиксатор 9.
10. Извлеките
болт-ось 16 педали тормоза.
11. Снимите педаль
5 тормоза.
12. Снимите
накладку 6 педали тормоза.
13. Снимите
возвратную пружину 10 педали тормоза.
14. Снимите втулки
4.
15. Извлеките
гильзу 11.
16. Освободите
соединение 1 троса акселератора.
17. Отверните
гайки и болты и снимите кронштейн крепления 3 педали тормоза.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
1. Установите блок
реле.
2. Установите
рулевую колонку в сборе.
3. Установите
нижнюю обивку панели приборов.
4. Отрегулируйте
положение педали тормоза
