Митсубиси Каризма. Главный тормозной цилиндр и вакуумный усилитель тормозов
Снятие
Для снятия педали
сцепления последовательно выполните следующие операции.
1. Слейте тормозную
жидкость.
 |

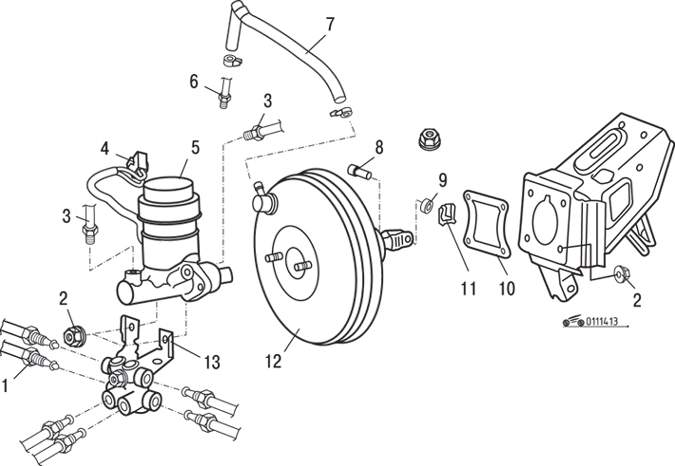

Рис. 14.13.
Главный тормозной цилиндр и вакуумный усилитель
тормозов: 1 – соединительная гайка (15 Н•м); 2 – гайка
(25 Н•м); 3 – соединение трубок тормозной системы (15
Н•м); 4 – разъем датчика уровня тормозной жидкости; 5 –
главный тормозной цилиндр в сборе; 6 – соединительная
трубка (15–18 Н•м); 7 – вакуумный шланг (вместе с
встроенным обратным клапаном); 8 – штифт; 9 – шайба; 10
– прокладка; 11 – фиксатор; 12 – вакуумный усилитель
тормозов; 13 – кронштейн регулятора давления задних
тормозов
|
2. Отсоедините от
главного тормозного цилиндра трубки 3 (рис.
14.13) тормозной
системы.
3. Отсоедините разъем
4 датчика уровня тормозной жидкости.
4. Отверните гайки и
снимите кронштейн 13 регулятора давления задних тормозов.
5. Снимите главный
тормозной цилиндр 5 в сборе.
6. Снимите вакуумный
шланг (вместе с встроенным обратным клапаном)
7. Снимите
соединительную трубку 6.
8. Снимите пружинный
фиксатор 11.
9. Снимите шайбу 9.
10. Извлеките штифт 8.
11. Отверните 4 гайки
и снимите вакуумный усилитель тормозов 12.
12. Снимите прокладку
10.
Установка
Установка проводится в
последовательности, обратной снятию, с учетом следующего.
1. При установке
главного тормозного цилиндра в сборе необходимо отрегулировать зазор
между толкателем вакуумного усилителя тормозов и первичным поршнем.
 |

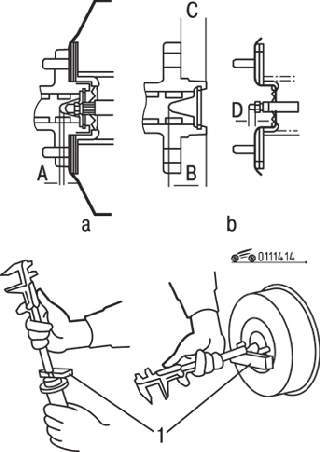

Рис. 14.14.
Измерение зазора между толкателем вакуумного усилителя
тормозов и первичным поршнем: а – измерение размера А; b
– измерение размеров B, С и D; 1 – измерительная планка
|
Зазор А (рис.
14.14)
определяется как разница размеров В,
С и D: A
= B–C–D. Номинальный зазор составляет 0,6–0,8 мм.
 |
Рис. 14.15.
Изменение длины толкателя вращением регулировочного
винта толкателя
|
2. Если измеренное
значение зазора не соответствует номинальному, отрегулируйте его,
изменяя длину толкателя вращением регулировочного винта толкателя (рис.
14.15).
3. Оденьте вакуумный
шланг до упора в шестигранник соединительной трубки на впускном
коллекторе двигателя и закрепите шланг хомутом.
4. Залейте тормозную
жидкость.
5. Удалите воздух из
гидравлического привода тормозной системы.
6. Отрегулируйте
положение педали тормоза
