Митсубиси Каризма. Проверка и регулировка педали тормоза







Рис. 14.1. Измерение высоты положения педали тормоза (номинальное значение 163,5–166,5 мм): 1 – выключатель стоп-сигналов; 2 – контргайка толкателя; 3 – толкатель




Измерьте высоту положения педали так, как показано на рис. 14.1. Если измеренная высота не соответствует номинальному значению, то выполните следующие операции.
1. Отсоедините разъем от выключателя стоп-сигналов.

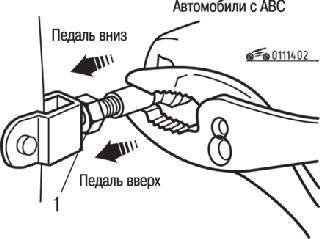

Рис. 14.2. Регулировка высоты расположения педали тормоза над полом для автомобилей с ABS: 1 – контргайка




2. Отверните контргайку толкателя и, вращая толкатель в ту или иную сторону, при помощи пассатижей отрегулируйте необходимую высоту расположения педали тормоза над полом (для автомобилей с ABS) (рис. 14.2).
3. Затяните контргайку толкателя (для автомобилей с ABS).
4. Передвиньте выключатель стоп-сигнала в направлении хода педали тормоза до упора. Выключатель будет перемещаться только при сильном нажатии.


Рис. 14.3. Измерение зазора установки выключателя стоп-сигналов




5. Поднимите педаль тормоза до полного выдвижения толкателя и затем передвиньте выключатель стоп-сигналов в требуемое положение. Вращая выключатель, отрегулируйте его положение так, чтобы зазор соответствовал показанному на рис. 14.3.
6. Подсоедините разъем выключателя стоп-сигналов.
7. Убедитесь в том, что лампы стоп-сигналов не горят при отпущенной педали тормоза.
8. При неработающем двигателе нажмите на педаль тормоза два или три раза.
9. После удаления разрежения из вакуумного усилителя тормозов нажмите на педаль тормоза рукой и убедитесь в том, что перемещение педали до начала сопротивления (свободный ход) находится в оптимальном диапазоне.
10. Если свободный ход педали тормоза превышает номинальное значение, то, вероятно, увеличен зазор в соединении рычага педали тормоза с кронштейном крепления педали. Проверьте зазор и замените поврежденные детали при необходимости. Номинальное значение составляет 3–8 мм
11. Пустите двигатель, нажмите на педаль тормоза с усилием приблизительно 490 Н и измерьте расстояние между полом салона и педалью. Номинальное значение составляет более 80 мм.
12. Если данное расстояние меньше номинального значения, проверьте наличие воздуха в гидравлической системе тормозов, зазор между колодками и барабаном барабанных тормозов или прихватывание стояночного тормоза. При необходимости отрегулируйте и замените неисправные детали
