Митсубиси Каризма. Ремонт главного тормозного цилиндра
Разборка
Для разборки
главного тормозного цилиндра последовательно выполните следующие
операции.

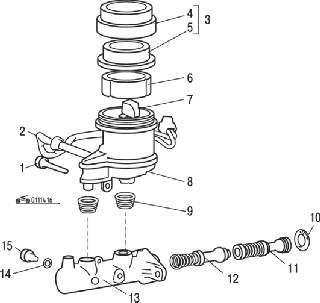

1. Снимите крышку
3 (рис.
14.16) бачка в
сборе.
2. Снимите крышку
4 с бачка.
3. Снимите
диафрагму 5.
4. Снимите фильтр
6.
5. Снимите датчик
2 уровня тормозной жидкости.
6. Снимите
поплавок 7.
7. Отверните
стопорный болт 1 бачка.
8. Снимите бачок
8.
9. Снимите
уплотнительную втулку 9.
10. Отверните
стопорный болт поршня при одновременном нажатии на поршень (рис.
14.17).
11. Снимите
уплотнительное кольцо 14 (см. рис.
14.16).

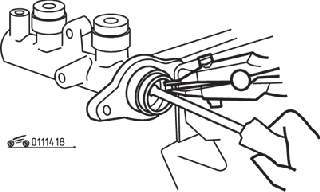

12. Снимите
стопорное кольцо поршня при одновременном нажатии на поршень (рис.
14.18).
13. Снимите
первичный поршень 11 (см. рис.
14.16) в
сборе.
14. Снимите
вторичный поршень 12 в сборе.
Проверка
1. Проверьте
внутреннюю поверхность корпуса главного тормозного цилиндра на
отсутствие коррозии или выкрашивания металла.
2. Проверьте
поршни на отсутствие следов коррозии, задиров, износа или
повреждений.
3. Проверьте
диафрагму на отсутствие трещин или износа.
Сборка
Сборка проводится
в последовательности, обратной разборке, с учетом следующего.
Перед установкой
поршней в главный тормозной цилиндр смажьте их и стенки цилиндра
тормозной жидкостью DOT 3 или DOT 4 (рис.
14.19).
