Мерседес Бенц W201. Корпус гидроклапана

8.1.14. Корпус гидроклапана

ОБЩИЕ СВЕДЕНИЯ

Ниже изложен порядок выполнения работ на дизельном двигателе.

Снятие

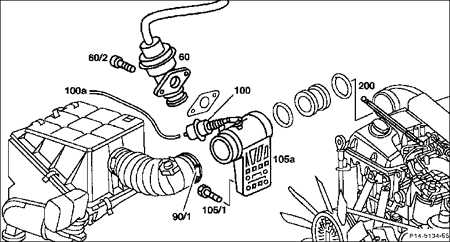

8.1.14 Корпус гидроклапана Mercedes-Benz W201

ПОРЯДОК ВЫПОЛНЕНИЯ

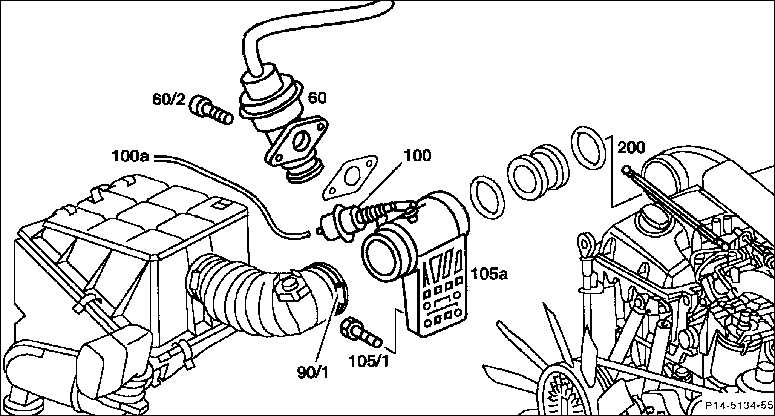

1. Ослабьте на воздушном шланге хомут (90/1).

2. Снимите вакуумный шланг (100а) с мембранного механизма вакуумного опережения зажигания гидроклапана (100).

3. Отцепите соединительную тягу (200) на гидроклапане.

4. Выкрутите два болта (60/2) и сместите в сторону клапан системы рециркуляции отработанных газов (60).

5. Выкрутите три болта (105/1).

6. Вытяните корпус гидроклапана (105а) из поперечной трубы воздушного фильтра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте на повреждение уплотнительное кольцо круглого профиля, при необходимости замените его.

2. Задвиньте в поперечную трубу воздушного фильтра корпус гидроклапана вместе с уплотнительными кольцами круглого профиля. Для этого ослабьте болты держателя поперечной трубы воздушного фильтра и затем снова затяните.

3. Привинтите корпус гидроклапана.

4. Привинтите клапан системы рециркуляции отработанных газов.

5. Навесьте соединительную тягу на гидроклапан.

6. Насадите вакуумный шланг.

7. Насадите воздушный шланг и зафиксируйте его хомутом.
