Мерседес Бенц W201. Трос управления газом (БД)

8.1.10. Трос управления газом (БД)

ОБЩИЕ СВЕДЕНИЯ

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

Предупреждение чувствителен к изгибам, и поэтому при монтаже с ним нужно обращаться особенно осторожно. Единственный легкий изгиб может привести впоследствии к его поломке при эксплуатации автомобиля. Поэтому изогнутые тросы не следует использовать при монтаже.

Снятие

8.1.10 Трос управления газом (БД) Mercedes-Benz W201

ПОРЯДОК ВЫПОЛНЕНИЯ

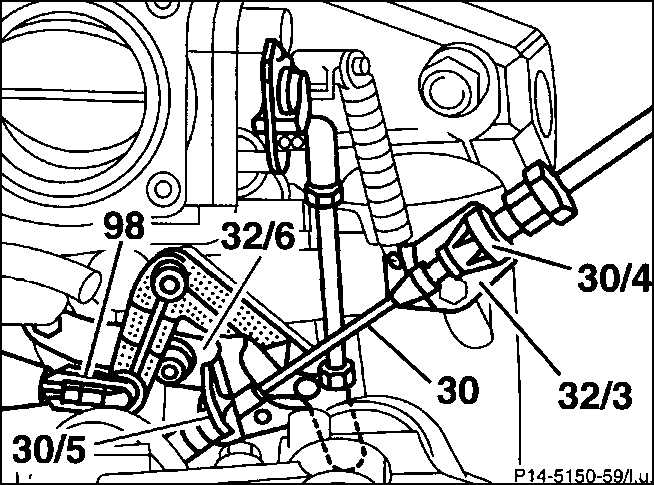

1. Снимите направляющий элемент (30/5). При этом сначала вытяните из него пластмассовый ниппель.

2. Отцепите трос (30) управления газом. Для этого выведите через прорезь в кулисном рычаге (32/6) тросовый привод. Сожмите пластмассовый пружинный зажим (30/4) и вытяните трос на опоре (32/3).

3. Снимите защитный кожух под панелью управления.

4. Отцепите крепление тросового привода на рычаге акселератора. Для этого вытяните держатель с распорным болтом.

5. Выжмите наружу из внутреннего пространства автомобиля трос газа. При этом не выдвигайте резиновую втулку.

6. В комплекте снимите трос газа.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте антикоррозийной смазкой Mercedes-000 989 87 5110 трос газа между направляющим элементом и наконечником.

2. Проверьте резиновую втулку на отсутствие повреждений и пористости, в противном случае замените.

3. Протяните во внутреннее пространство автомобиля трос управления газом и навесьте его на рычаг педали акселератора.

4. Смонтируйте защитный кожух под панелью управления.

5. Введите через отверстие в опоре трос управления газом, вдавите его в опору и зафиксируйте.

6. Навесьте вместе с направляющим элементом трос управления газом. Обращайте внимание на то, чтобы пластмассовый ниппель был зафиксирован в направляющем элементе.

7. Отрегулируйте трос управления газом.
