Мерседес Бенц W201. Поперечная труба воздушного фильтра

8.1.7. Поперечная труба воздушного фильтра

ОБЩИЕ СВЕДЕНИЯ

БЕНЗИНОВЫЙ ДВИГАТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

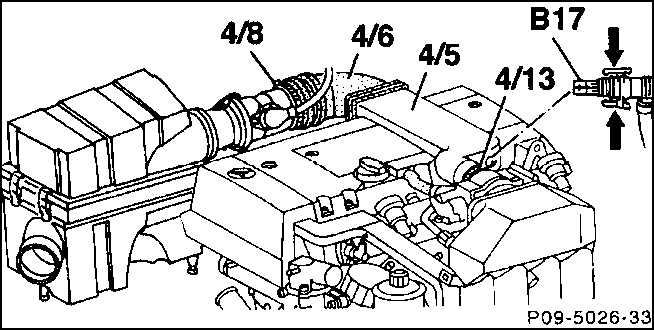

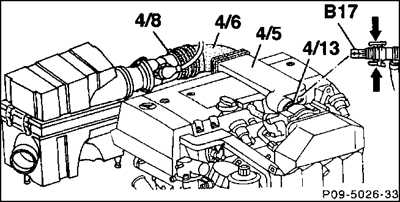

1. Вытяните термодатчик для впускаемого воздуха (В17) из поперечной трубы, для этого сожмите удерживающие зажимы (стрелка). 2. Навинтите хомуты (4/8), (4/13) и снимите поперечную трубу воздушного фильтра (4/5) вместе с фасонным шлангом (4/6).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

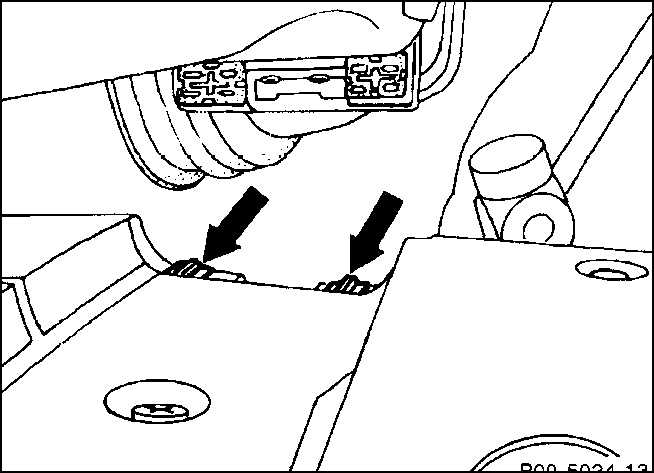

1. 4-цилиндровый двигатель: поперечную трубу воздушного фильтра насаживайте таким образом, чтобы оба базирующих элемента на нижней стороне сдавливались в удерживающие выступы на кожухе проводов высокого напряжения (стрелки). 2. 6-цилиндровый двигатель: поперечную трубу воздушного фильтра насаживайте таким образом, чтобы наваренные полые штифты вдавливались в резиновые опоры крышки головки блока цилиндров. Полые штифты служат для вентиляции картера двигателя и для фиксирования поперечной трубы. 3. Туго затяните шланговые хомуты. 4. Установите термодатчик для впускаемого воздуха (1В17) и выжимайте наружу удерживающие зажимы до тех пор, пока они не зафиксируются со щелчком.

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

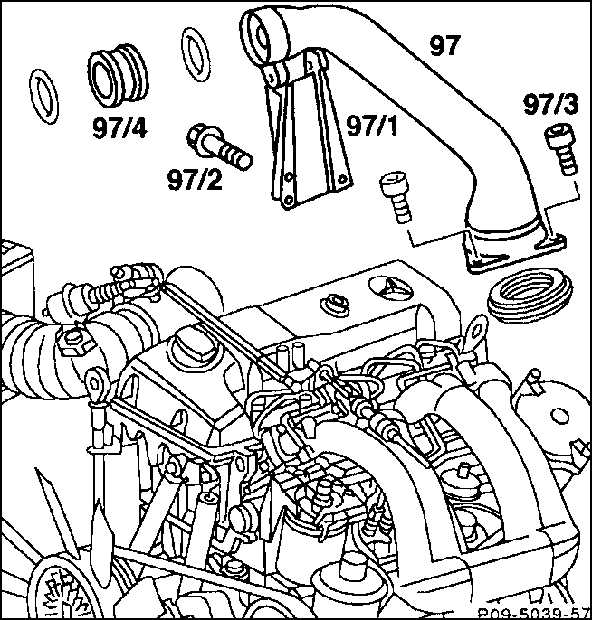

1. Выкрутите болты (97/3) на впускном газопроводе. 2. Выкрутите болты (97/2) от держателя (97/1) поперечной трубы воздушного фильтра. 3. Снимите поперечную трубу воздушного фильтра.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте на дефекты и пористость уплотняющую манжетку (97/4) и уплотнительные кольца круглого профиля на корпусе гидроклапана/поперечной трубе воздушного фильтра, при необходимости замените. 2. Вставьте поперечную трубу воздушного фильтра, установите болты во впускной газопровод. 3. Привинтите держатель и затяните до отказа болты на впускном газопроводе.
