8.1.16. Трос управления газом (ДД)
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Предупреждение
к изгибам и поэтому при монтаже требует аккуратного обращения. Единственный
легкий изгиб может привести к более поздней его поломке при эксплуатации автомобиля.
Поэтому тросы, которые были ранее изогнуты, не следует устанавливать.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

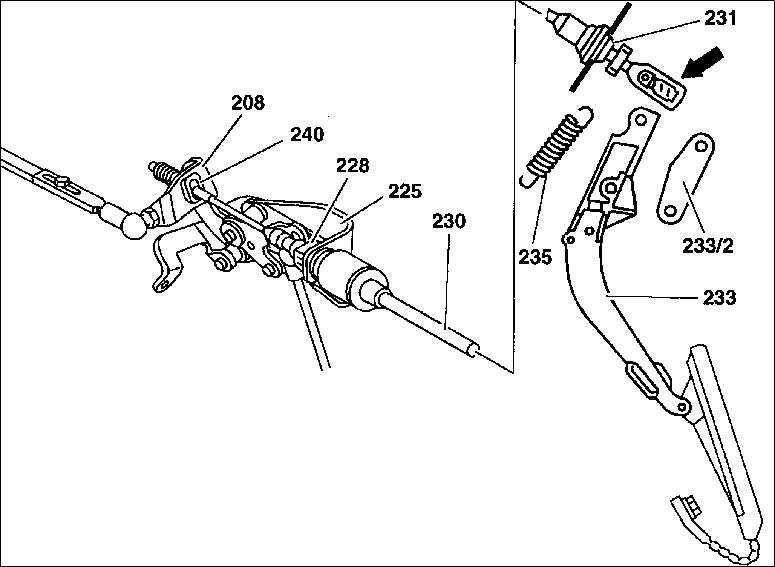

| 1. Двигатель объемом 2,0 л: отцепите трос управления
газом (230) на регулировочном рычаге (208). Для этого выжмите направляющую
деталь (240). |
| 2. Двигатели объемом 2,2/ 2,5 л: отцепите трос
управления газом на сферической головке направляющего рычага. |
| 3. Сожмите пластмассовый пружинный зажим (228)
и вытащите тросовый привод из опоры (225). |
| 4. Демонтируйте кожух под приборной панелью. |
| 5. Отцепите крепление тросового привода (стрелка)
на рычаге педали акселератора (223). Для этого отцепите возвратную
пружину (235) и вытяните держатель (233/2) вместе с распорным болтом. |
| 6. Нажмите из внутреннего пространства автомобиля
наружу трос управления газом. При этом не выдавите резиновую втулку. |
| 7. Снимите в комплекте трос управления газом. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Смажьте трос управления газом между направляющим
элементом и наконечником антикоррозийной пластичной смазкой типа Mercedes-000
989 5110. |
| 2. Указание: у транспортных средств с автоматической
коробкой передач трос управления газом устанавливается в его креплении
вместе с пружиной (стрелка). Благодаря этому увеличивается путь рычага
педали и предоставляется возможность выключения выключателя педали
акселератора. |
| 3. Проверьте на повреждение или пористость
резиновую втулку (231), при необходимости замените. |
| 4. Протяните трос управления газом во внутреннем
пространстве автомобиля и подвесьте на рычаг акселератора. Подцепите
возвратную пружину. |
| 5. Смонтируйте кожух под приборной панелью. |
| 6. Введите трос управления газом через отверстие
в опоре, надавите на опору и зафиксируйте. |
| 7. Двигатель объемом 2,0 л: навесьте трос управления
газом на регулировочный рычаг и зафиксируйте его при помощи направляющей
детали (240). |
| 8. Двигатель объемом 2,2/ 2,5 л: вдавите трос
управления газом на сферической головке направляющего рычага. |
| 9. Отрегулируйте трос управления газом. |
|
