Распределительный вал/привод распределительного механизма

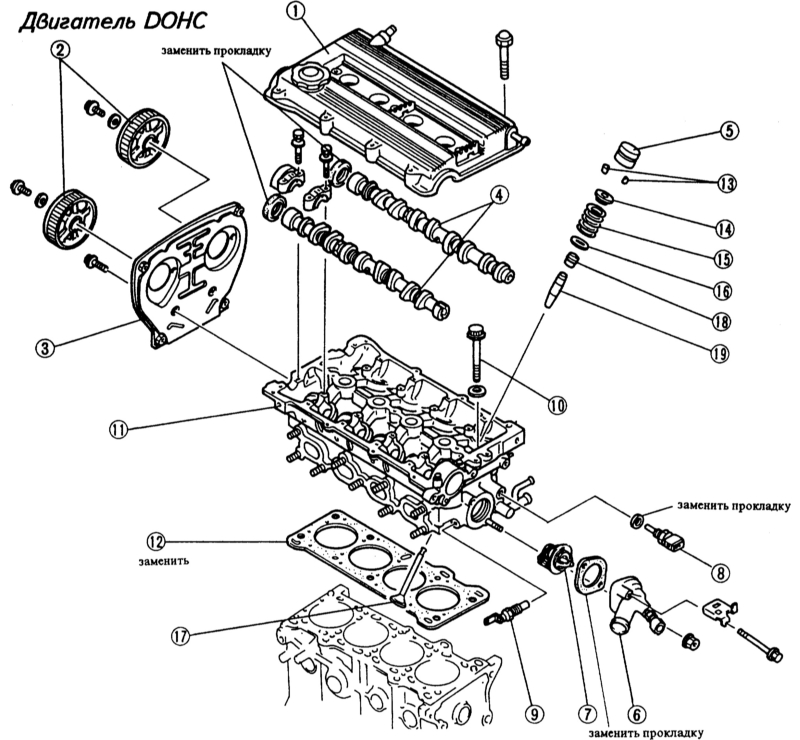

Двигатель dohc
1 — крышка головки цилиндров 2 — зубчатые колеса распредвалов 3 — уплотнительная пластина 4 — распределительные валы 5 — гидравлические толкатели клапанов 6 — корпус термостата 7 — термостат 8 — термовыключатель системы охлаждения 9 — датчик температуры 10 — болт головки цилиндров
11 — головка цилиндров 12 — прокладка головки цилиндров 13 — сухари клапана 14 — верхняя чашка пружины клапана 15 — пружина клапана 16 — нижняя чашка пружины клапана 17 — клапан 18 — маслоотражательный колпачок 19 — направляющая клапана
