Мазда 323. Обработка фасок седел клапанов в головке цилиндров/обработка клапанов

Обработка фасок седел клапанов в головке цилиндров/обработка клапанов

Фаски седел клапанов со следами износа или нагара могут обрабатываться, пока выдерживаются максимально допустимые размеры обработки, корректировочные углы и ширина фасок. В противном случае следует заменить головку цилиндров. Седла клапанов могут быть заменены обычными средствами. Для обработки необходим специальный прибор. Эти работы необходимо выполнять в специализированной мастерской. Идентификацию двигателя см. Главу Введение.

Углы на фасках клапанов

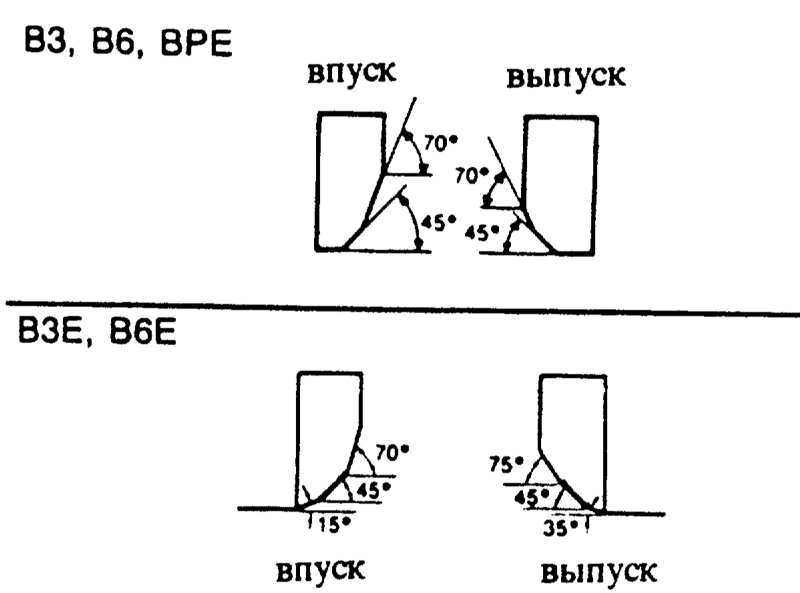

Бензиновые двигатели

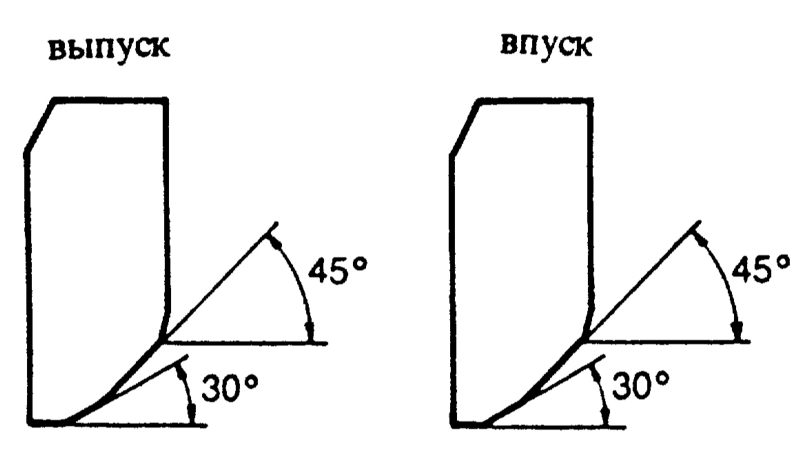

Дизельный двигатель

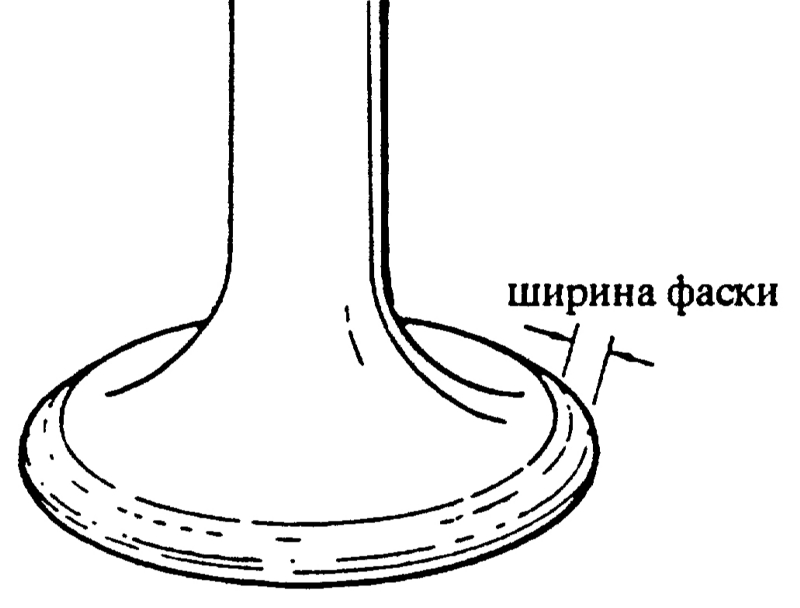

Ширина фаски и рабочая поверхность

ПОРЯДОК ВЫПОЛНЕНИЯ

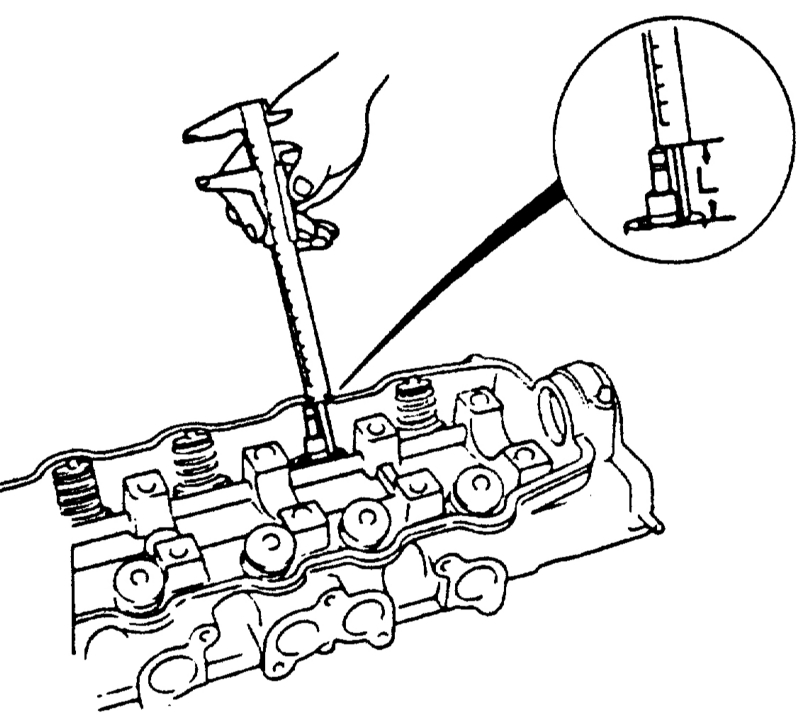

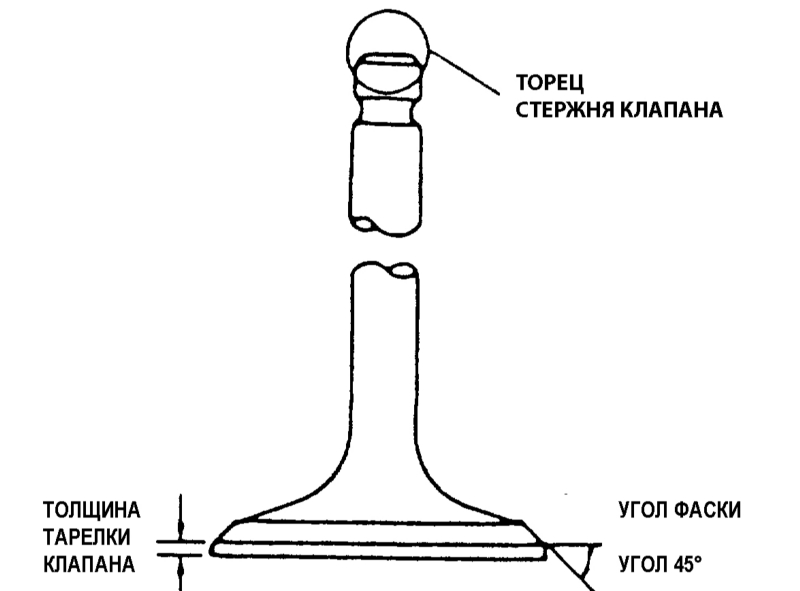

Для проверки рабочей поверхности и ширины фаски клапана фаску клапана следует покрыть тонким слоем "preussischblau" (прусская синька) или "bleiweiss" (свинцовые белила). Вставить клапан и слегка надавить на фаску седла. Выступание клапанов После обработки фасок клапанов должна быть проверена величина выступания клапана -l-. Если значение лежит в пределах -а-, величина выступания в норме, если значения лежат в пределах -b-, величину выступания следует отрегулировать установкой шайбы, чтобы было достигнуто значение -а-. Если максимальное значение -b- превышено, головку цилиндров следует заменить. Толщина края тарелки клапана и угол фаски Размеры клапанов Обозначение двигателя Значения в ммґґ Длина клапана Ширина фаски клапана Толщи на края клапана Выступание клапана -l-ґ Е1, ЕЗ, Е5 __ 1,4 Вп. 0,10 Вып. 0,10 а = 42,4 b = 42,9 — 43,9ґґ В3, до 8/89 __ 1,1 — 1,7 Вп. 0,50 Вып. 1,00 а = 39,0 — 39,5 b = 39,5 — 40,5 ВЗ с 9/89 Вп. 103,84 Выл. 104,94 0,8 — 1,4 Вп. 1,00 Вып. 1,00 а = 41,5 — 42,0 b = 42,0 — 43,0 В5 __ 1,1 — 1,7 Вп. 0,50 Вып. 1,00 а = 39,0 — 39,5 b = 39,5 — 40,5 В6 ДО 9/89 __ 1,1 — 1,7 Вп. 1,00 Вып. 1,30 а = 39,5 — 40,0 b = 40,0 — 41,0 В6 с 9/89 Вп. 103,84 Вып. 104,94 0,8 — 1,4 Вп. 0,90 Вып. 1,00 Впуск а = 41,5 — 42,0 b = 42,0 — 43,0 Выпуск а = 41,5 — 42,0 b = 42,0 — 43,0 ВРЕ (sohc) Вп. 101,77 Вып. 102,97 0,8 — 1,4 Вп. 0,65 Вып. 1,20 Впуск а = 42,5 — 43,0 b = 43,0 — 44,0 Выпуск а = 41,0- 41,5 b = 41,5 — 42,5 ВРЕ (dohc) до 8/89 __ 0,8 — 1,4 Вп. 1,00 Вып. 1,00 а = 43,5 — 44,0 b = 44,0 — 45,0 ВРЕ (dohc) с 9/89 Вп. 101,34 Вып. 101,44 0,8 — 1,4 Вп. 1,35 Вып. 1,45 а = 45,0 — 45,5 b = 45,5 — 46,5 ВЗЕ Вп. 105,27 Вып. 104,17 1,1 — 1,7 Вп. 0,50 Вып. 1,00 а = 39,0 — 39,5 b = 39,5 — 40,5 В6Е Вп. 103,77 Вып. 102,67 1,1 — 1,7 Вп. 0,50 Вып. 1,00 а = 39,0 — 39,5 b = 39,5 — 40,5 pn Вп. 101,50 Вып. 101,40 1,4 — 1,8 Вп. 0,50 Вып. 0,50 а = 36,8 — 36,9
