Снятие и установка распределительных валов
Двигатели ВР (dohc)
Снятие
|
- Снять свечи зажигания, см. Главу Введение.
- Снять крышку головки цилиндров с прокладкой.
- Установить коленвал в положение соответствующее ВМТ поршня 1-го цилиндра, см. Раздел
Снятие и установка зубчатого ремня (dohc).
|
Положение коленвала после этого больше изменяться не должно.
|
- Снять зубчатый ремень, см. Раздел
Снятие и установка зубчатого ремня двигателей ВЗ, В5, b6 (sohc), ВР (sohc).
- Снять распределитель зажигания, см. Главу Система зажигания, Раздел Снятие и установка распределителя зажигания.
|

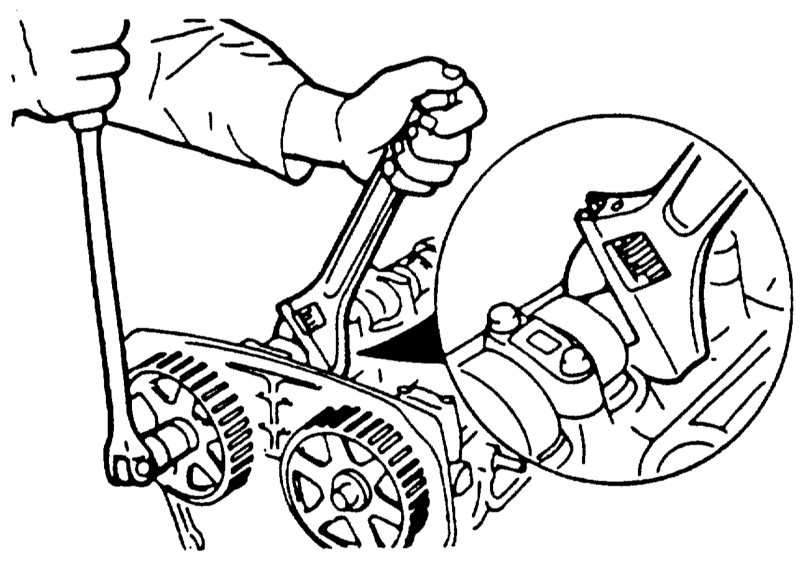

- Удерживая распредвалы ключом, отвинтить болты крепления зубчатых колес. Снять зубчатые колеса распредвалов, при необходимости сбить легкими ударами резинового молотка.
|
- Отвинтить уплотнительную пластину.
|

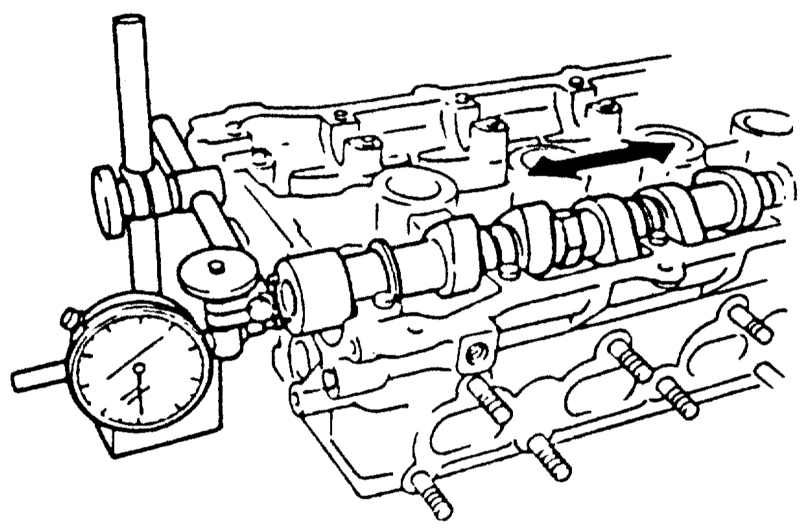

- Проверить осевой люфт распредвалов. Требуемое значение:
0,07 - 0,19 мм. Максимально допустимый осевой люфт:
0,20 мм. Если это значение превышено, следует заменить распредвалы и, возможно, головку цилиндров.
|
- Пометить все крышки подшипников мелом или фломастером, чтобы при установке их можно было установить на прежние места и в том же положении.
|

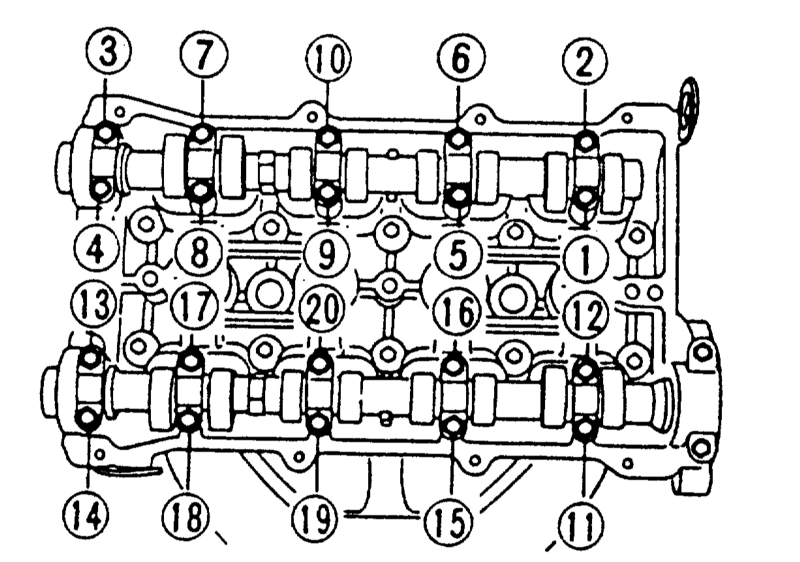

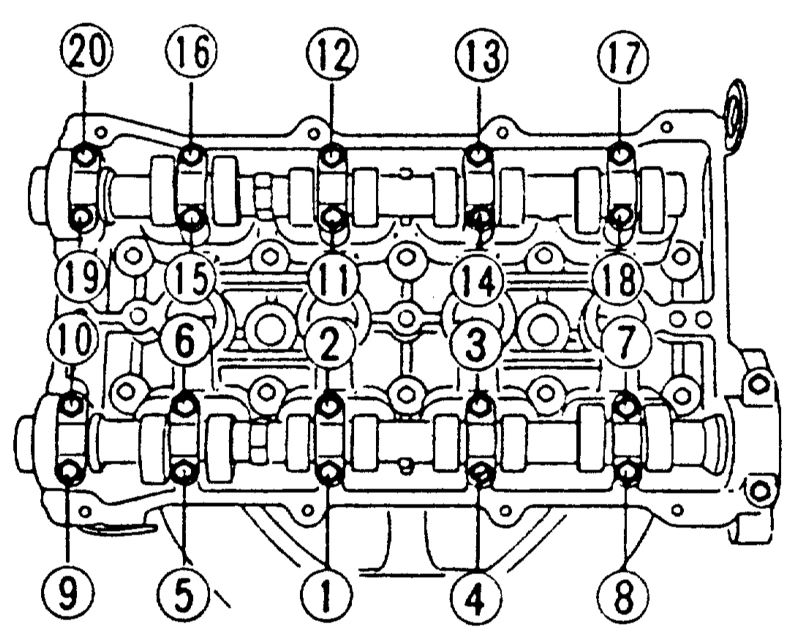

- Равномерно ослабить крышки подшипников впускного и выпускного распределительных валов за несколько проходов в указанном порядке и снять крышки.
|
- Снять распредвалы со старыми сальниками.
|
|
Установка
|
Так как осевой люфт распредвала крайне мал, при установке распредвал следует удерживать в горизонтальном положении. Для обеспечения этого следует выполнить следующие требования. Если распредвал при установке будет перекошен, может быть поврежден сам вал или головка цилиндров.
|
- Установить и натянуть зубчатый ремень, см. Раздел
Снятие и установка зубчатого ремня двигателей ВЗ, В5, b6 (sohc), ВР (sohc).
|

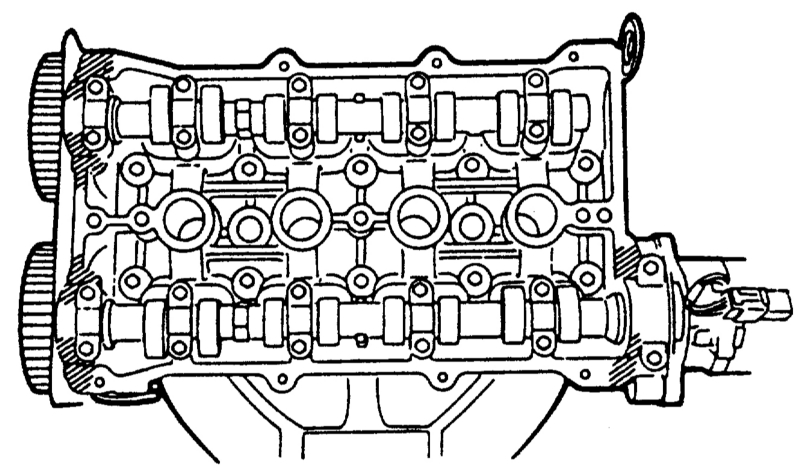

- Нанести на заштрихованные места герметик на силиконовой основе (например,
dow corning q 3-7057).
|
- Установить крышку головки цилиндров с прокладкой и затянуть с усилием
10 Нм.
- Установить распределитель зажигания, см. Главу Система зажигания, Раздел Снятие и установка распределителя зажигания.
