ЛyA3-967M. РЕМОНТ ВАЛА РУЛЕВОГО КОЛЕСА С ОПОРОЙ В СБОРЕ

Операционная карта № 21

Инструмент и приспособления: тиски 1-150, накладки для губок тисков, ключ 8, щипцы для стопорных колец, отвертка 150X0,5, плоскогубцы 150, молоток 500 г, наставка медная, шприц, ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом, измерительный инструмент.

Трудоемкость: 0,5 чел.-ч.

1. Разборка вала рулевого колеса с опорой в сборе

1.1. Снять с вала 6 (рис. 196) рулевого колеса кольцо 1, упорное кольцо 2, опору 5 вала рулевого колеса, второе упорное кольцо 2 (щипцы для стопорных колец).

1.2. Удалить втулки 3 из опоры 5 вала рулевого колеса (отвертка 150X0,5, плоскогубцы 150).

Примечание. Втулки удалять при наличии в соединении вал — втулка зазора более 0,2 мм.

1.3. Вывернуть из опоры вала рулевого колеса масленку 4 (ключ 8).

1.4. Установить вал рулевого колеса в тиски (тиски 1-150, накладки для губок тисков).

1.5. Отсоединить провод 10 сигнала с чашкой в сборе от контактной втулки 8 кнопки сигнала (плоскогубцы 150).

1.6. Снять с вала рулевого колеса провод сигнала с чашечкой и изоляционной втулкой 9 в сборе, контактную 8 и изоляционную 7 втулки кнопки сигнала.

1.7. Снять вал рулевого колеса с тисков.

1.8. Промыть детали моющим раствором и обдуть сжатым воздухом (ванна для мойки деталей, волосяная щетка, пистолет для обдува деталей сжатым воздухом).

1.9. Проверить техническое состояние деталей (измерительный инструмент).

2. Технические условия

на контроль, сортировку и ремонт деталей вала рулевого колеса с опорой в сборе

2.1. Вал рулевого колеса

Не допускаются:

срыв или смятие резьбы более двух витков;

срыв, смятие и износ зубьев (шлицев);

погнутость вала.

3. Сборка вала рулевого колеса с опорой в сборе

3.1. Установить вал 6 (рис. 196) рулевого колеса в тиски (тиски 1-150, накладки для губок тисков).

3.2. Установить на вал 6 рулевого колеса изоляционную втулку 9 с проводом 10 в сборе, изоляционную 7 и контактную 8 втулки кнопки сигнала. Обжать провод (плоскогубцы 150).

3.3. Снять вал рулевого колеса в сборе с тисков.

3.4. Запрессовать втулки 3 в опору 5 вала рулевого колеса (молоток 500 г, наставка медная).

3.5. Установить на вал рулевого колеса упорное кольцо 2, опору 5 вала рулевого колеса, второе упорное кольцо 2 и кольцо 1 (щипцы для стопорных колец).

3.6. Ввернуть в опору вала рулевого колеса масленку 4 (ключ 8).

3.7. Смазать опору вала рулевого колеса смазкой ЛСЦ-15 или смазкой-заменителем ЦИАТИМ-201 (шприц).

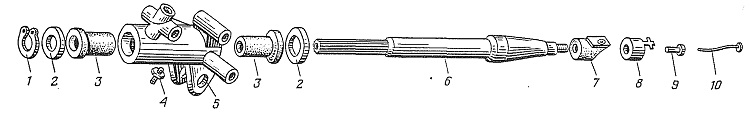

Рис. 196. Детали вала рулевого колеса с опорой в сборе:
1— кольцо; 2 — упорное кольцо; 3 — втулка опоры; 4 — масленка; 5 — опора вала рулевого колеса; 6 — вал рулевого колеса; 7 — изоляционная втулка кнопки сигнала; 8 — контактная втулка кнопки сигнала; 9 — изоляционная втулка; 10—контактная чашка кнопки сигнала с проводом в сборе
