Операционная карта № 24

Инструмент и приспособления: ключ 10, ключ торцовый 8, отвертка 150x0,5, съемник универсальный, молоток 500 г, выколотка медная, пресс гидравлический, набор оправок, стенд для испытания генераторов, ванна для мойки деталей, пистолет для обдува деталей сжатым воздухом, измерительный инструмент.

Трудоемкость: 1,4 чел.-ч.

1. Разборка генератора

1.1. Отвернуть винты 7 (рис. 201) и снять щеткодержатели 5 со щетками 6 (отвертка 150x0,5).

1.2. Отвернуть гайки 25 контактных болтов 19 обмотки статора, снять выпрямительный блок 18 и пластину изолятора (ключ торцовый 8).

1.3. Отвернуть стяжные болты 8 генератора, снять крышку 13 с кольцом, статор 15 с контактными болтами (ключ 10, молоток 500 г, выколотка медная).

Примечание. При снятии статора контактные болты передвигать вслед за статором, предохраняя от обрывов выводы обмоток.

1.4. Снять с вала ротора 14 крышку 16 со стороны контактных колец вместе с подшипником 20 (съемник универсальный).

1.5. В крышке 16 со стороны контактных колец: вывернуть винты 24 и снять стопорную шайбу 3

(отвертка 150x0,5);

вывернуть винты 4, снять упорную шайбу 21 и выпрессовать подшипник 20 (пресс гидравлический, оправка, отвертка 150x0,5);

снять изоляционные втулки 17 (отвертка 150x0,5).

1.6. Спрессовать с вала ротора подшипник 9 (съемник универсальный).

1.7. Очистить и промыть детали моющим раствором и обдуть сжатым воздухом (ванна для мойки деталей, пистолет для обдува деталей сжатым воздухом).

Примечание. Запрещается статор и ротор генератора мыть бензином или другими растворителями.

1.8. Проверить техническое состояние деталей (измерительный инструмент).

2. Технические условия на контроль, сортировку и ремонт деталей генератора

2.1. Статор генератора Не допускаются:

замыкание на «массу» изолированных выводов и обмотки статора;

обрыв и перегорание обмотки статора; межвитковое замыкание обмотки; износ внутренней поверхности пакета до диаметра более 74,15 мм.

Замыкание на «массу» изолированных контактных болтов и обмотки статора проверяют контрольной лампой, питаемой от сети 220 В (при нарушении изоляции лампа горит).

Обрыв или перегорание обмотки статора проверяют контрольной лампой, питаемой от аккумуляторной батареи или от сети 127 или 220 В (при обрыве или перегорании обмотки лампа гореть не будет).

Обрыв проводов выводов обмотки устранить пайкой с последующим наложением изоляционной эмали.

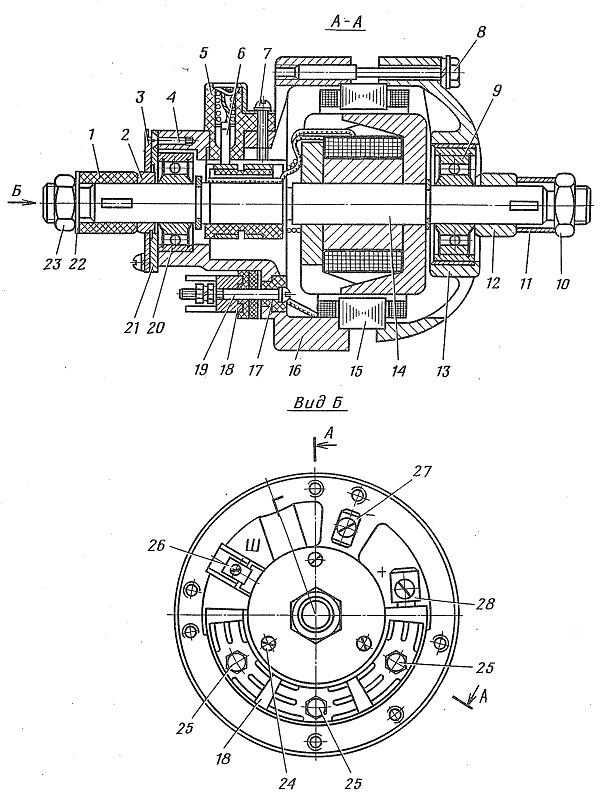

Рис. 201. Генератор:
1 и 11— втулки; 2 и 12—упорные втулки; 3 и 21 — шайбы; 4 и 24 — винты; 5 — щеткодержатель; 6 — щетка; 7 — винт крепления щеткодержателя; 8 — стяжной болт; 9 и 20 — подшипники; 10, 23 и 25 — гайки; 13 — крышка; 14 — ротор; 15 — статор с обмотками в сборе; 16 — крышка со стороны контактных колец; 17 — изоляционная втулка; 18 — выпрямительный блок; 19 — контактный болт; 22 — пружинная шайба; 26 — вывод «Ш»; 27 — вывод «масса»; 28 — вывод « + »

2.2. Ротор генератора Не допускаются:

замыкание на «массу» обмотки возбуждения; обрыв или перегорание обмотки возбуждения; межвитковое замыкание обмотки возбуждения; окисление и загрязнение контактных колец; обломы, трещины и скручивание вала ротора; срыв или смятие резьбы вала ротора более двух витков;

биение поверхности полюсов ротора относительно шеек вала под подшипники более 0,08 мм;

износ шеек вала под подшипники до диаметра менее 16,98 мм;

биение шеек вала под подшипники относительно оси вала более 0,02 мм.

Замыкание на «массу» обмотки возбуждения проверить контрольной лампой, питаемой от сети 220 В (при нарушении изоляции лампа горит).

Обрыв или перегорание обмотки возбуждения проверить контрольной лампой, питаемой от аккумуляторной батареи или сети 127 или 220 В (при обрыве лампа гореть не будет).

Межвитковое замыкание обмотки возбуждения определить по сопротивлению обмотки возбуждения. Сопротивление обмотки возбуждения при 20 °С должно быть 7,13—7,18 Ом.

Окисленные или загрязненные контактные кольца протереть замшей, смоченной бензином.

Подгорание или неравномерный износ контактных колец устранить шлифовальной шкуркой, обдуть сжатым воздухом и протереть ветошью, смоченной бензином.

2.3. Выпрямительный блок

Не допускаются: пробой диодов;

трещины или обломы радиаторов выпрямительного блока.

Исправность диодов проверить источником постоянного тока напряжением не выше 24 В. Подвести напряжение к выводам диода через контрольную лампу. К одному выводу диода подвести провод от положительного вывода источника питания, а к другому — от отрицательного. Затем провода поменять местами. Исправный диод проводит ток только в одном направлении. Если положительный вывод источника соединить с выводом «плюс» диода, контрольная лампа должна гореть, а при соединении в обратном направлении лампа гореть не должна.
2.4. Крышка со стороны контактных колец

Не допускаются:

обломы или трещины;

срыв или смятие резьбы более двух витков;

износ отверстия под подшипник до диаметра более 40,02 мм.

Срыв или смятие резьбы не более двух витков устранить прогонкой.

2.5. Крышка с кольцом

Не допускаются:

обломы или трещины;

износ отверстия под подшипник до диаметра более 40,02 мм.

2.6. Щетки

Не допускается износ щеток до 10 мм.

Новые щетки перед установкой притереть до получения радиуса закругления 15 мм.

Сборка генератора

При сборке генератора дефектные подшипники заменить.

3.1. Напрессовать на вал ротора 14 (рис. 201) со стороны привода подшипник 9.

3.2. Установить на контактные болты 19 обмотки статора изоляционные втулки 17, ввести контактные болты в отверстия в крышке 16 со стороны контактных колец и установить статор 15 в крышку (пресс, оправка).

3.3. Установить выпрямительный блок 18 на крышку 16 и закрепить гайками 25 с пружинными шайбами (ключ торцовый 8).

3.4. Запрессовать в крышку 16 подшипник 20 (пресс, оправка).

3.5. Запрессовать в крышку 16 ротор 14 (пресс, оправка).

3.6. Установить крышку 13 с кольцом, вставить* и завернуть стяжные болты 8 (ключ 10).

3.7. Установить на крышку 16 упорную шайбу 21 и закрепить винтами 4 (отвертка 150x0,5).

3.8. Установить на крышку 16 шайбу 3 и закрепить винтами 24 (отвертка 150x0,5).

3.9. Установить щеткодержатели 5 в сборе со щетками 6 и закрепить винтами 7 с пружинными и плоскими шайбами (отвертка 150X0,5).

3.10. Установить упорные втулки 2 и 12.

Примечание. Короткую упорную втулку установить на вал у крышки со стороны контактных колец, длинную — с противоположной стороны вала.

3.11. Установить транспортные втулки и навернуть гайки 10 и 23 с пружинными шайбами 22.

3.12. Испытать генератор на стенде (стенд для испытания генераторов).

В собранном генераторе ротор должен вращаться легко, без заеданий. Частота вращения ротора генератора, при которой достигается напряжение не менее

12,5 В, должна быть (при температуре генератора и окружающего воздуха 20°С±5°С) при силе тока нагрузки, равном нулю, не более 1100 об/мин, при силе тока нагрузки до 20 А — не более 2500 об/мин.
