Регулировка ручного тормоза автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Если зазор между накладками колодок и барабаном при расторможенном тормозе превышает 1,0 мм, тормоз необходимо отрегулировать. Порядок регулировки следующий.

Затянуть тормоз, установив его рычаг в крайнее верхнее положение.

Отпустить контргайку винта 25 (рис. 36) и, вращая винт, установить между его концом и наружной колодкой зазор 1,0— 1,5 мм, после чего затянуть контргайку. Отпустить тормоз, установив его рычаг в крайнее нижнее положение.

Отпустить гайки стяжных болтов рычагов 26 колодок и вращать ключом эксцентриковые пальцы 24 до получения между внутренней колодкой 21 и барабаном 30 зазора 0,7—1,0 мм. Для уменьшения зазора пальцы следует вращать по часовой стрелке.

Затянуть гайки стяжных болтов, проверить щупом величину зазора между внутренней колодкой и барабаном. Зазор по всей длине колодки должен быть одинаковым.

После регулировки зазоров рычаг 2 ручного тормоза должен занимать крайнее нижнее положение. Если рычаг не опускается до конца вниз, отрегулировать длину тяги 12, для чего;

отъединить задний конец тяги от промежуточного рычага 15,

отвернуть на несколько оборотов контргайку 13 задней вилки 14 тяги и, вращая вилку, отрегулировать длину тяги так, чтобы рычаг 2 ручного тормоза при соединении тяги 12 с рычагом 15 занял крайнее нижнее положение. После этого законтрить вилку 14 и соединить тягу 12 с рычагом 15.

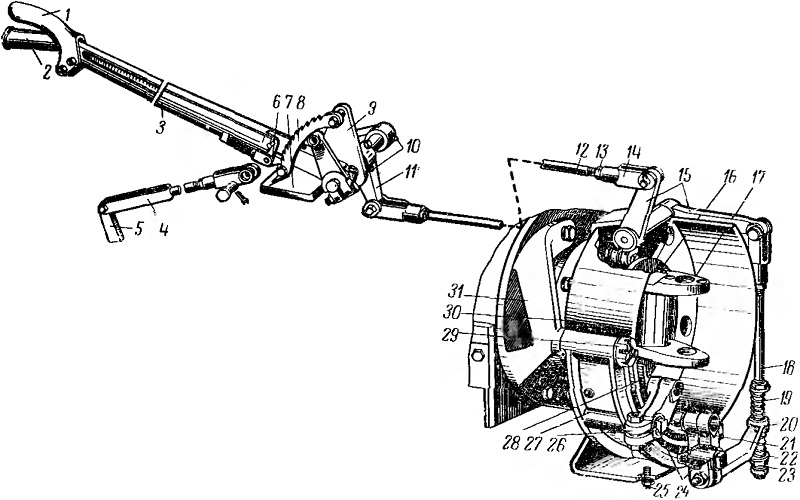

Рис. 36. Ручной тормоз:

I — рукоятка тяги защелки; 2 — рычаг;
3 — тяга защелки; 4 — компенсатор (на автомобиле-самосвале не устанавливается); 5 — рычаг тормозного крана (на автомобиле-самосвале не устанавливается); 6 — защелка рычага;
7 — кронштейн рычага; 8 — сектор;
9 — пластина сектора; 10 — пресс-масленки; 11 — рычаг привода; 12 — тяга привода; 13 — контргайка вилки;
14 — вилка; 15 — промежуточные рычаги привода; 16 — ганка крепления фланца;
17 — фланец-вилка кардана; 18 — тяга затяжки; 19 — верхняя пружина; 20 -поперечный рычаг затяжки; 21 — внутренняя колодка; 22 — нижняя пружина; 23— ганка; 24 — регулировочные эксцентриковые пальцы; 25—

регулировочный вин г наружной колодки; 26 — рычаг; 27 — наружная колодка; 28—фрикционная накладка; 29—гайка крепления наружной колодки; 30 — тормозной барабан; 31 — кронштейн наружной колодки
