Регулировка света фар автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Установить ненагруженный автомобиль на ровной площадке перпендикулярно стене или экрану на расстоянии 5 л до стекол фар.

На стене или экране должны быть четко нанесены горизонтальная и вертикальная линии, как показано на рис. 42.

Включить фары и при помощи ножного переключателя проверить, горят ли нити дальнего или ближнего света в обеих фарах.

Включить дальний свет и закрыть правую фару. Ослабив крепление левой фары, установить ее так, чтобы центр светового пятна от нее расположился в точке О1. После этого надежно закрепить фару.

Центр светового пятна правой фары должен совпасть с точкой 02.

После регулировки положения фар верхние края обоих световых пятен должны находиться на одной высоте.

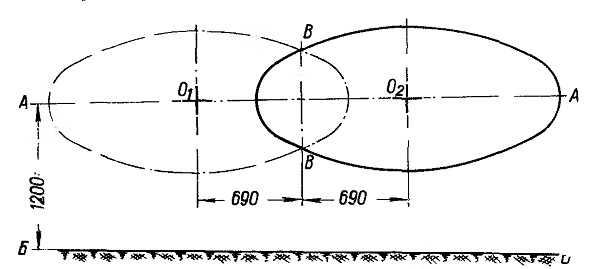

Рис. 42. Экран для регулировки света фар:

А А — линия центров световых пятен; Б Б — уровень пола; В В — ось автомобиля; O1 и О2 — центры световых пятен от левой и правой фар
