Регулировка регулятора давления воздуха автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Регулятор давления автоматически поддерживает давление воздуха в пневматической системе автомобиля в пределах 7,00 — 7,35 кГ/см2.

Если давление воздуха ниже указанных пределов, необходимо в первую очередь проверить состояние деталей разгрузочного устройства компрессора и особенно целостность возвратной пружины коромысла плунжеров, а также герметичность пневматической системы.

Регулятор давления регулируют в том случае, если давление воздуха в системе ниже или выше указанных пределов. Для этого необходимо.

Снять кожух 1 (рис. 40) и отвернуть контргайку 6.

Вращением регулировочного колпака 2 установить требуемое давление срабатывания регулятора давления. Для повышения давления регулировочный колпак навертывать на седло 7 клапана, для снижения давления — отвертывать.


Проверить интервалы срабатывания регулятора давления. Если обнаружится что давление, при котором включается компрессор, выходит за пределы 5,65—6,00 кГ/см2, следует изменить количество регулировочных прокладок 8. При заниженном давлении количество прокладок увеличить, при завышенном — уменьшить.

Вновь проверить интервалы срабатывания регулятора давления после изменения количества регулировочных прокладок и,

если необходимо, отрегулировать » как описано выше. По окончании

регулировки затянуть контргайку 6 регулировочного колпака 2 и установить на место кожух 1.

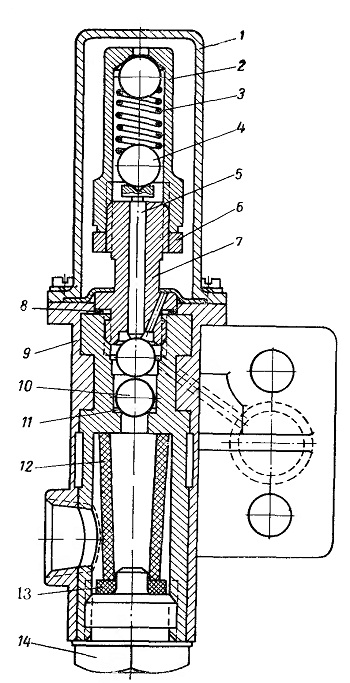

Рис. 40. Регулятор давления:
1- кожух; 2 — регулировочный колпак: 3 — пружина регулятора; 4 — упорный шарик пружины; 5 — стержень клапана; 6 — контргайка регулировочного колпака; 7 — седло; 8 — регулировочные прокладки; 9 — корпус; 10 — шариковый клапан; 11 — кольцо клапана:
12 — фильтр; 13 — кольцо фильтра- 14 — пробка
