Регулировка сцепления автомобилей КрАЗ-256, КрАЗ-256Б, КрАЗ-257, КрАЗ-258

Для нормальной работы сцепления между муфтой отжимных рычагов и подшипником при включенном сцеплении должен быть зазор 3,2 — 4,0 мм. Этому зазору соответствует свободный ход

педали, равный 32 — 40 мм (полный ход педали сцепления равен 165— 175 мм).

Отсутствие свободного хода педали вызывает пробуксовку сцепления, что приводит к интенсивному износу фрикционных накладок ведомых дисков, их короблению и быстрому износу подшипника выключения сцепления.

При слишком большом свободном ходе педали сцепление выключается не полностью, что ведет к повышенному износу детален коробки передач. Неполное выключение сцепления обнаружи-вается при переключении передач по шуму шестерен в коробке, особенно в момент включения первой передачи или заднего хода.

Сцепление регулируют в два этапа: вначале регулируют величину отхода среднего ведущего диска (зазор А на рис. 31), а затем свободный ход муфты выключения сцепления (зазор Б). При регулировке строго соблюдать указанный порядок.

Последовательность регулировки зазора А.

Установить рычаг переключения передач в нейтральное положение.

Снять крышки 7 и 10 люков картера сцепления и картера маховика.

Проворачивая маховик ослабить контргайку 9 и ввернуть до упора в средний ведущий диск регулировочные болты 8.

После згого отвернуть каждый регулировочный болт на один оборот, что соответствует зазору 1 мм, и законтрить болты контргайками. Контргайки затягивать при зафиксированных болтах, без значительных усилий во избежание среза резьбы в кожухе сцепления и нарушения установленного зазора.

После регулировки проверить зазор А между средним ведущим диском и каждым регулировочным болтом.

Последовательность регулировки зазора Б.

Отъединить вилку 6 тяги 4 от рычага 17.

Отпустить контргайку 5 и, ввертывая пли вывертывая вилку, установить такую длину тяги 4, при которой зазор Б был бы равен 3,2—4,0 мм, что будет соответствовать нормальному свободному ходу педали сцепления.

Соединить тягу с рычагом вала выключения сцепления, зашплинтовать пален и затянуть контргайку вилки тяги.

Проверить величину свободного хода педали сцепления. Установить на место крышки люков картера сцепления и картера маховика. Проверить при работающем двигателе, правильно ли отрегулировано сцепление, для чего несколько раз включить и выключить первую передачу в коробке передач.

Если изменением длины тяги невозможно отрегулировать свободный ход педали сцепления в результате значительного износа фрикционных накладок, заменить накладки или ведомые диски. В случае, если износ фрикционных накладок еще позволяет эксплуатацию сцепления, а регулировка свободного хода изменением длины тяги уже невозможна, переставить на один шлиц рычаг 17 вала вилки 16 выключения сцепления, повернув его к тяге 4. При установке новых накладок или дисков рычаг возвратить в первоначальное положение.

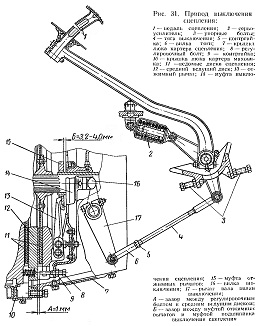

Рис. 31. Привод выключения сцепления
