КАЗ-606А, КАЗ-608. ПОДВЕСКА (УСТРОЙСТВО)
Передний и задний мосты автомобилей-тягачей КАЗ-608 и КАЗ-606А подвешены
к рамам с помощью продольных полуэллиптических рессор. Подвеска передней
оси каждого из автомобилей состоит из двух листовых рессор и двух
гидравлических амортизаторов телескопического типа; подвеска заднего
моста включает в себя четыре листовые рессоры: две основные и две
дополнительные (подрессорники).
Передняя подвеска автомобиля-тягача КАЗ-608
Передняя подвеска автомобиля-тягача КАЗ-608 показана на рис. 87.
Каждая из передних рессор состоит из десяти листов,
собранных в упругую балку. Листы рессоры стянуты центральным болтом. Для
уменьшения напряжения в коренных листах -при их обратном прогибе листы
рессор скреплены хомутами. Хомуты крепят заклепкой к нижнему из
скрепляемых листов и стягивают болтами с распорными втулками,
препятствующими зажатию листов рессоры. С помощью накладок и стремянок 8
и 10 рессоры жестко укреплены па балке переднего моста. К раме рессоры
крепятся на резиновых подушках, размещенных в кронштейнах 6 и 14.
Кронштейны приклепаны к раме. Нижние части кронштейнов имеют съемные
крышки, обеспечивающие демонтаж рессор и замену резиновых подушек.
Для крепления в кронштейнах концы двух верхних (коренных) листов
отогнуты под углом 90°, образуя торцовую упорную поверхность. К
отогнутым концам коренных листов приклепаны чашки, которые увеличивают
площадь соприкосновения листов рессоры с резиновой опорой, уменьшая этим
ее износ. Передний конец рессоры зажат в кронштейне 6 между верхней 5 и
нижней 4 резиновыми опорами, а торцовой частью соприкасается с упором 2.
Задний конец рессоры крепится в кронштейне только с помощью двух
резиновых подушек. Прогиб рессоры ограничивается резиновым буфером 13.

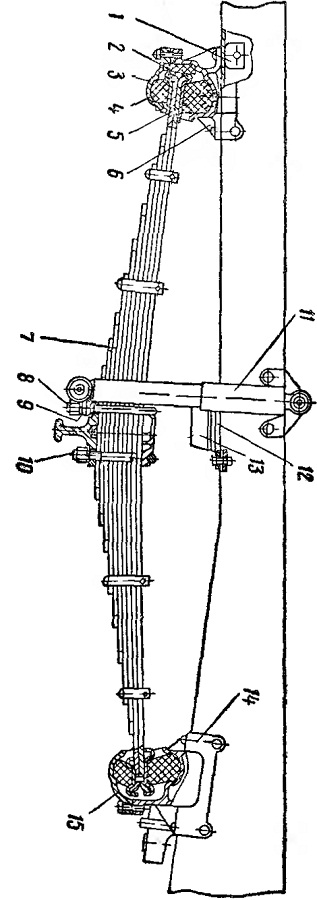

Рис. 87. Передняя подвеска автомобиля-тягача КАЗ-608:
1 — усилитель переднего кронштейна; 2 — упор; 3 и 15 — крышки; 4 — опора нижняя; 5 — опора верхняя; 6, 9 и 14 — кронштейны; 7 — рессора; 8 и 10 — стремянки; 11 — амортизатор; J2 — обойма буфера; 13 — буфер
