76

III.22

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СХЕМА СОЕДИНЕНИЙ

ОБЩИЙ ВИД

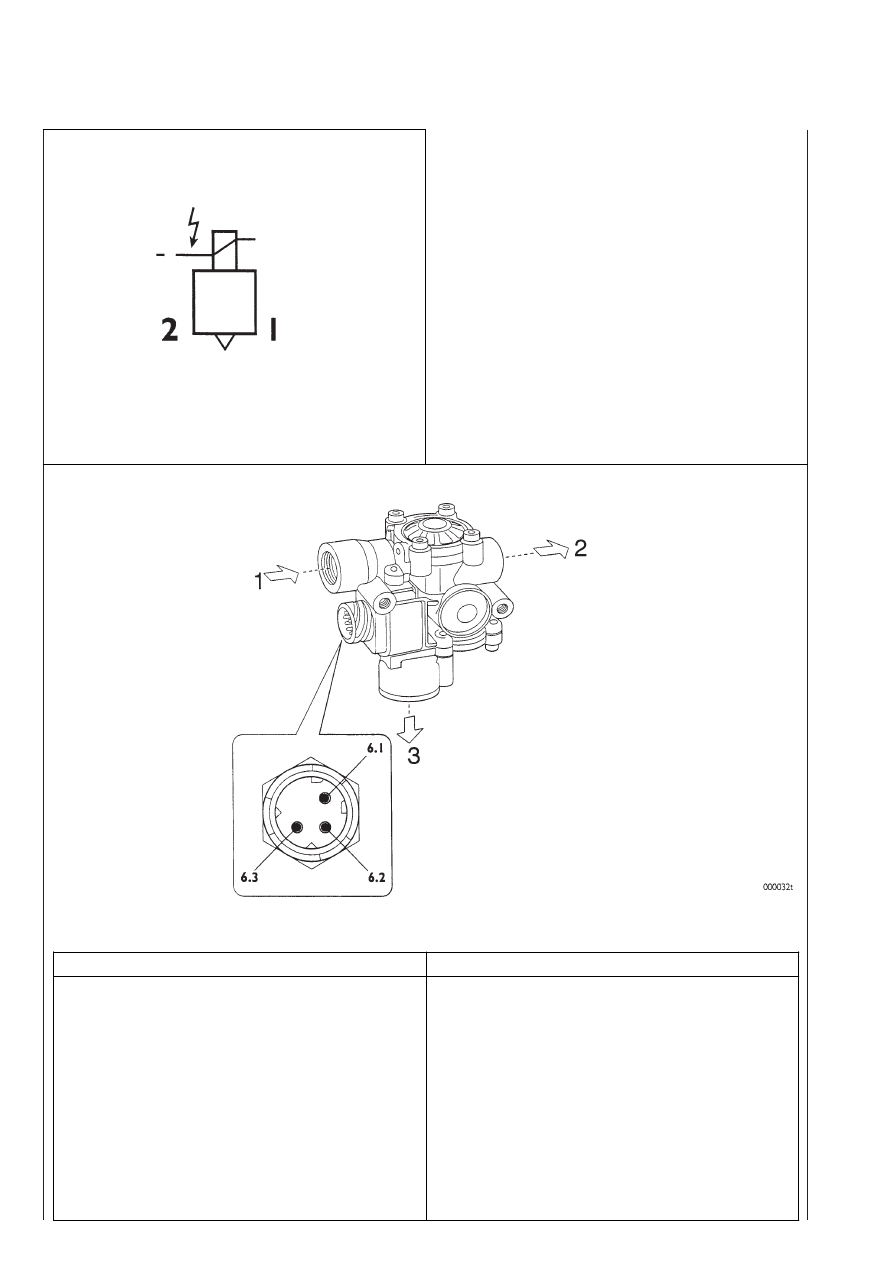

Электромагнитные клапаны ABS переднего моста

Каждый раз при появлении признаков блокировки колес

переднего моста электромагнитный клапан снижает давление
в приводе тормозов.

 





. !9

  .! C  :





 4

  + C=9





  .! C !9

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.23

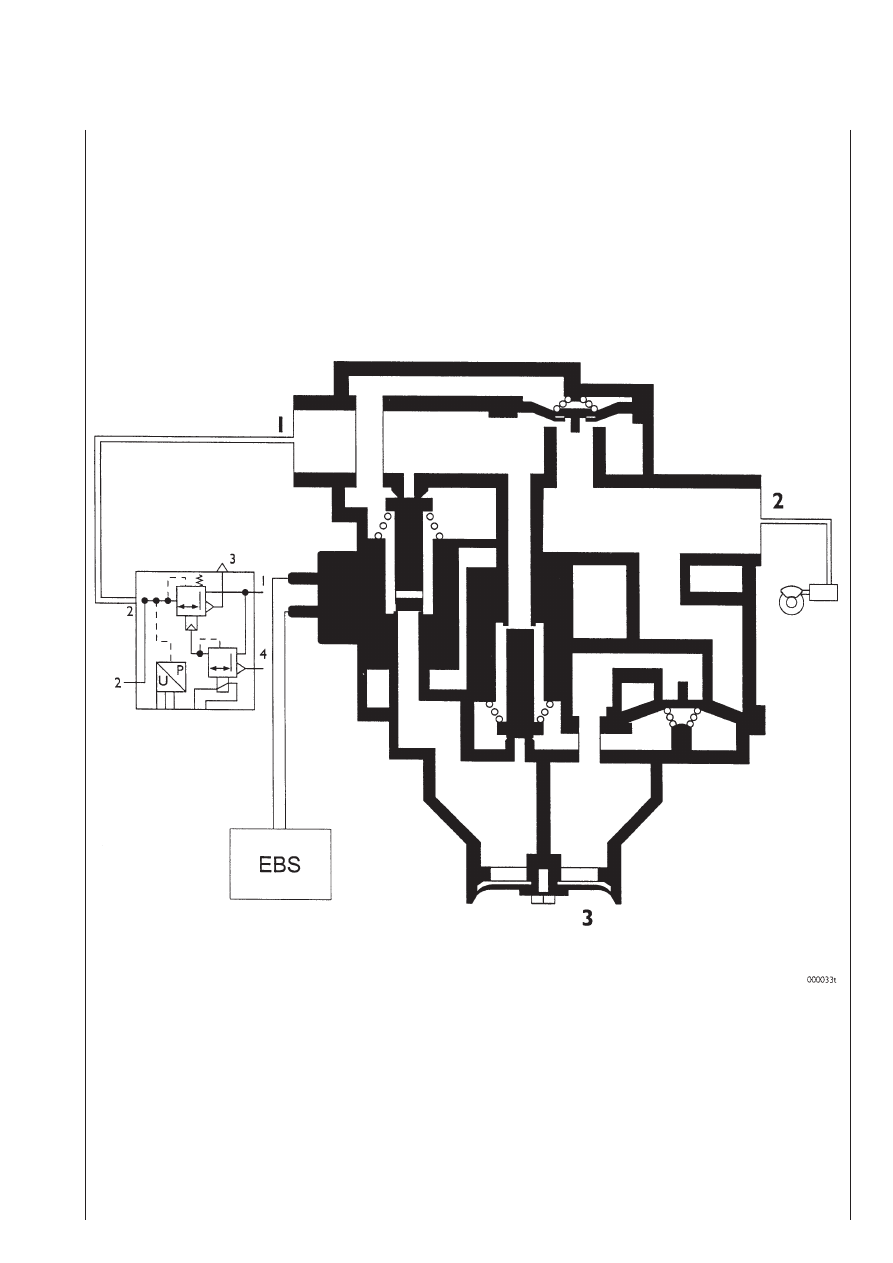

Принцип работы

76

III.24

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Увеличение давления

Давление,  поступающее  с  пропорционального  клапана

управления тормозами переднего моста, подается на выход
2, так как питание на два электромагнитных клапана не постуB
пает, а нормальное состояние электромагнитного клапана B
открытое.

Уменьшение давления

Если на электронный блок управления поступает сигнал с

датчиков скорости вращения колес о признаках блокировки
колеса, блок подает на электромагнитный клапан команду на
закрытие подачи воздуха и открытие канала для выпуска возB
духа 3, чтобы снизить давление в приводе тормозов переднеB
го моста.

Поддержание определенного давления

Если электронный блок управления обнаруживает, что факB

тическое замедление движения автомобиля соответствует треB
буемому, он посылает команду на электромагнитный клапан
на закрытие как подачи, так и выпуска воздуха, чтобы сохраB
нить величину давления постоянной.

Неисправность электрооборудования

При неисправности электрооборудования сжатый воздух

продолжает подаваться в пневмопривод тормозов переднего
моста, так как обычное состояние электромагнитного клапаB
на — открытое.

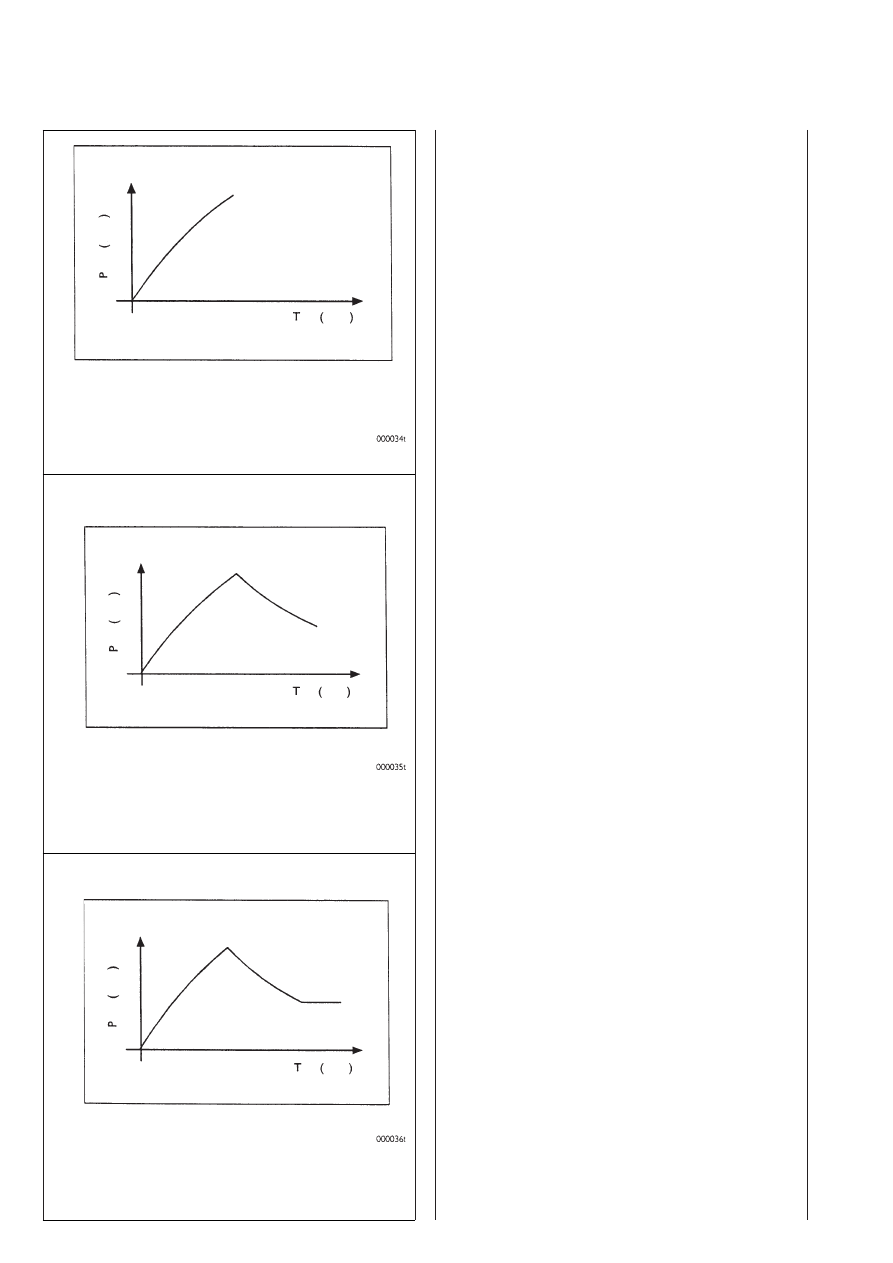

III.10 УВЕЛИЧЕНИЕ ДАВЛЕНИЯ

III.11 УМЕНЬШЕНИЕ ДАВЛЕНИЯ

III.12 ПОДДЕРЖАНИЕ ДАВЛЕНИЯ

бар

бар

бар

с

с

с

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.25

 









.!









+












  4#$%











D/#$%









)



)




 4



+



)

B =

"

;


; E

СХЕМА СОЕДИНЕНИЙ

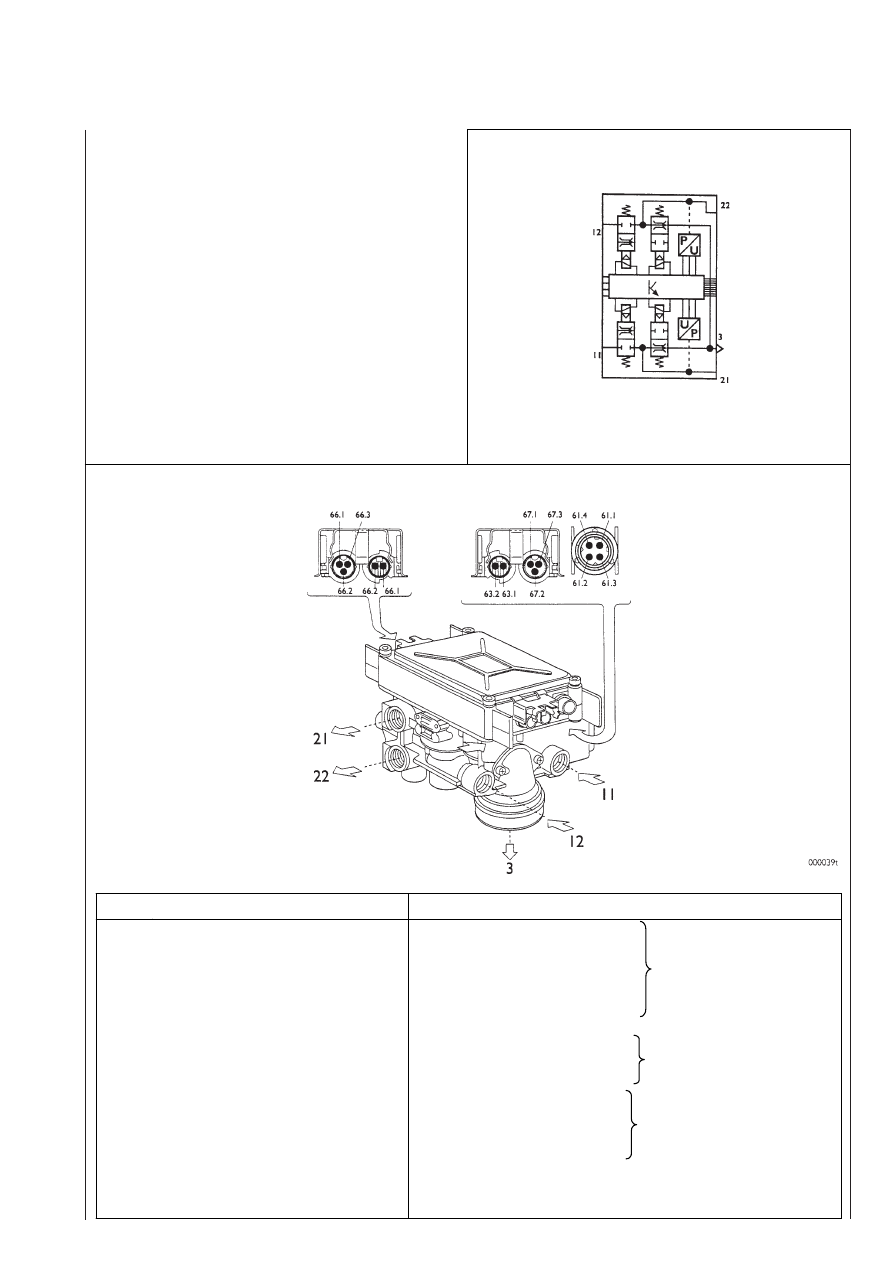

Электропневматический модулятор заднего моста

Назначение этого узла состоит в модуляции давления в торB

мозных цилиндрах заднего моста.

Модулятор оборудован электронным блоком управления,

контролирующим тормозное усилие, датчиками скорости враB
щения задних колес и датчиками износа фрикционных тормозB
ных накладок задних колес.

Этот блок управления связан с электронным блоком управB

ления EBS по сети CAN.

ОБЩИЙ ВИД
