Хендай Гётц. Электросхема кондиционера и вентилятора

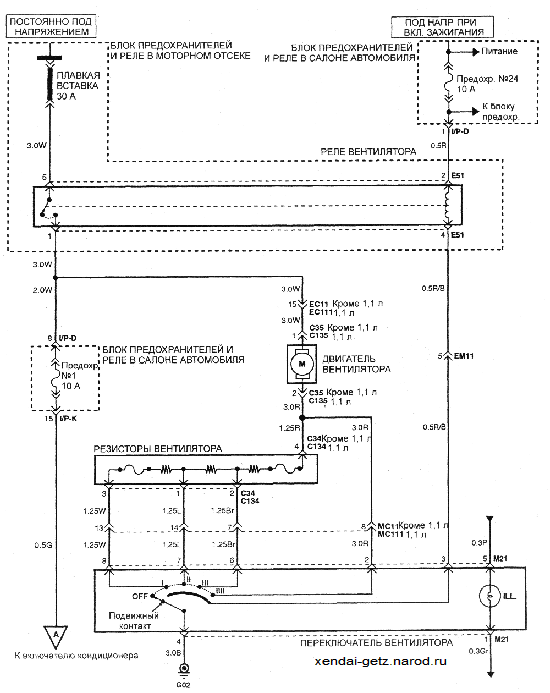

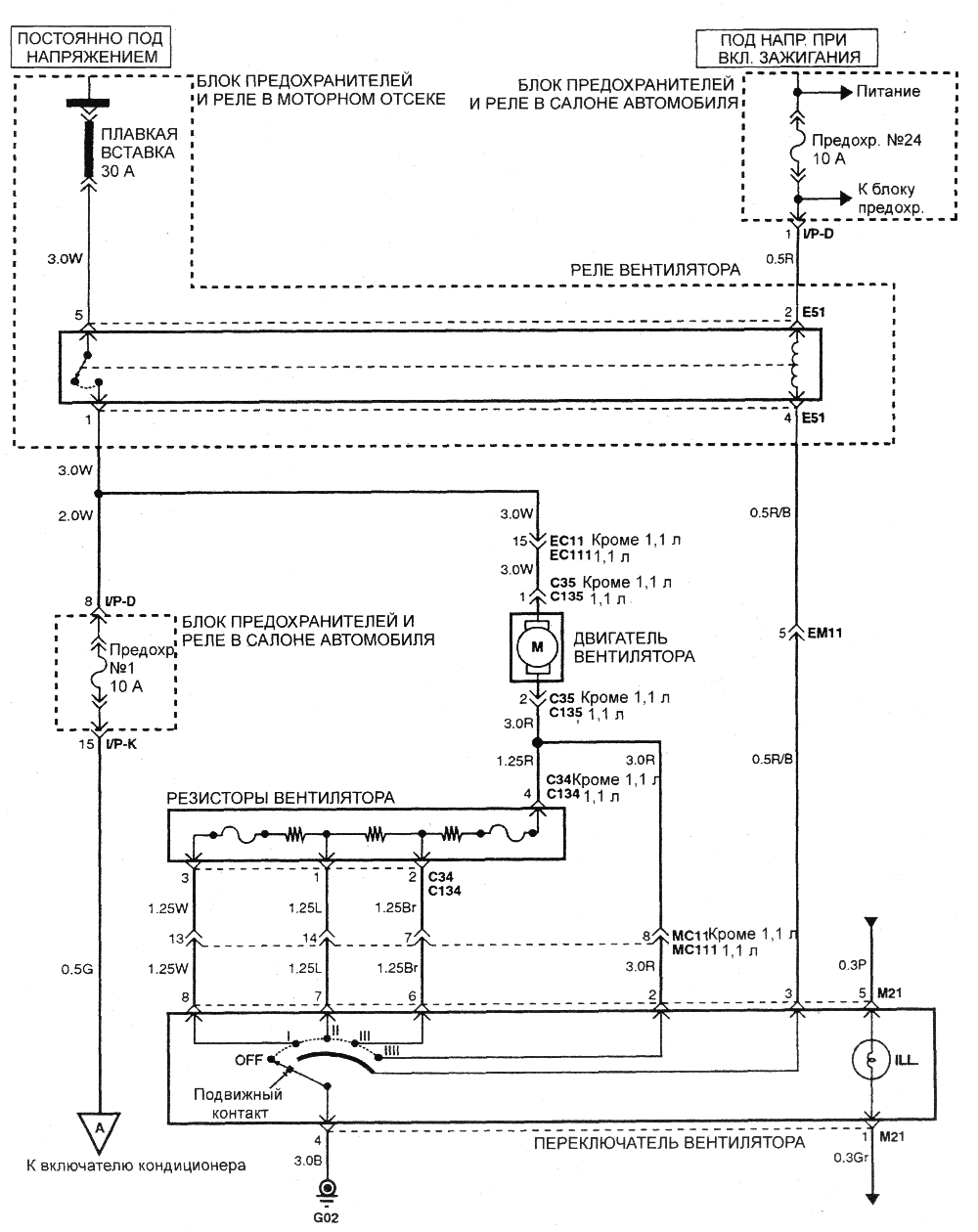

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)

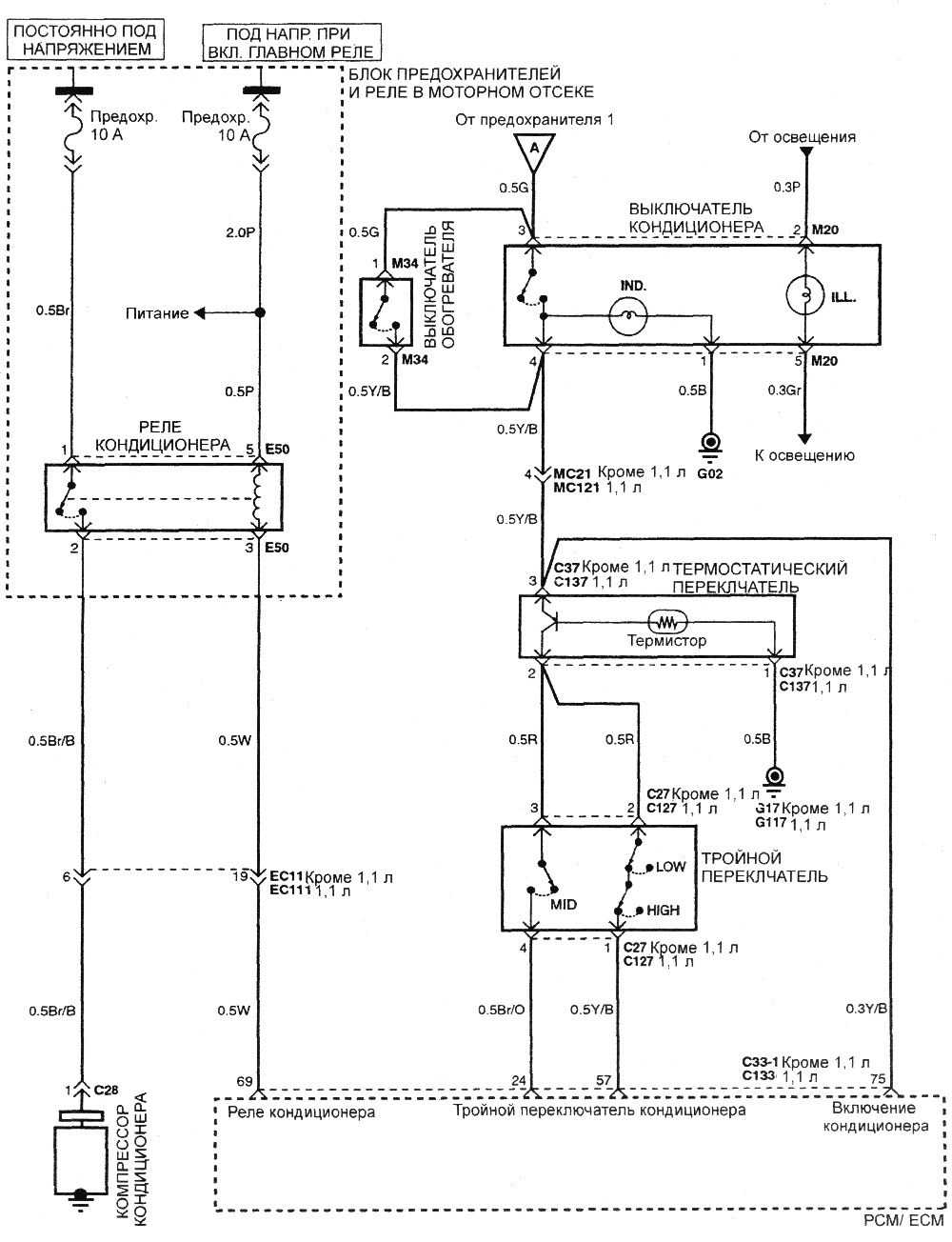

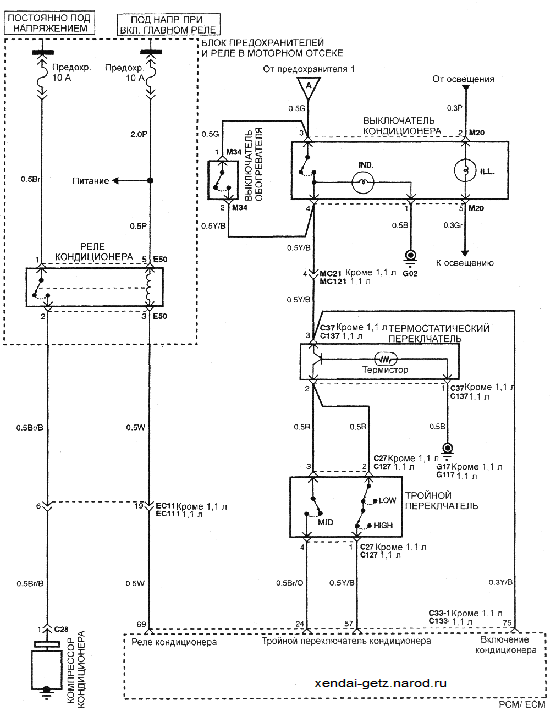

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)

(продолжение)
