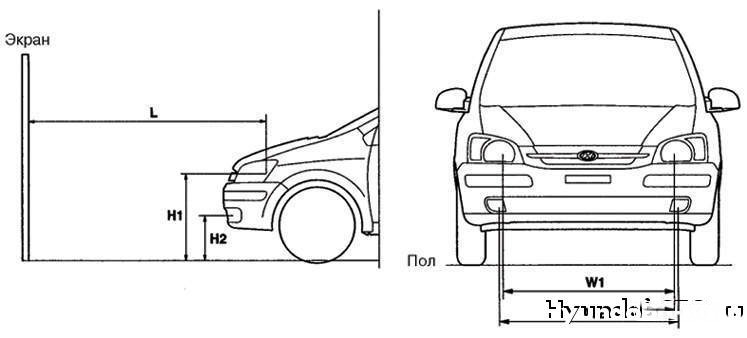

Рисунок
7.42. Схема регулировки фар: Н1 – высота центра
лампы фары головного света над поверхностью
земли; Н2 – высота центра лампы противотуманной
фары над поверхностью земли; W1 – расстояние
между центрами ламп фар головного света; W2 –
расстояние между центрами ламп противотуманных
фар; L – расстояние между лампой фары головного
света и экраном
Регулировку направления световых пучков фар проводите с помощью
прибора в соответствии с инструкцией его изготовителя.
ПРИМЕЧАНИЕ
Регулировку света фар проводите в соответствии с
законодательными актами, действующими в регионе, где
эксплуатируется автомобиль.

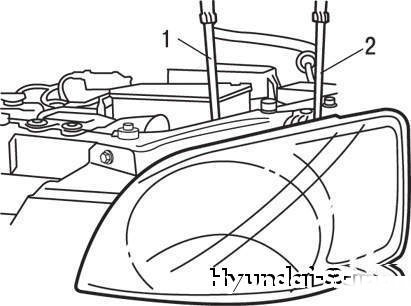

Рисунок
7.40. Регулировка фар головного света: 1 –
регулировка пучка света в горизонтальном
направлении; 2 – регулировка пучка света
в вертикальном направлении
Свет фар регулируется вращением регулировочных винтов (рисунок
7.40). При отсутствии специального оборудования регулировку
можно проводить следующим образом.
Установите требуемое давление в шинах колес. В автомобиле не
должно быть никакого груза, кроме водителя, запасного колеса и
бортового инструмента. Аккумулятор и фары должны быть в
исправном состоянии.
Установите автомобиль на ровную горизонтальную площадку.
На экране для регулировки проведите две вертикальные и одну
горизонтальную линии. Точки пересечения линий определяют
положение центров световых пучков фар.
Регулировочными винтами переместите наиболее яркие участки
световых пучков в точки пересечения линий на экране.
Регулировку проводите при включенном ближнем свете фар.

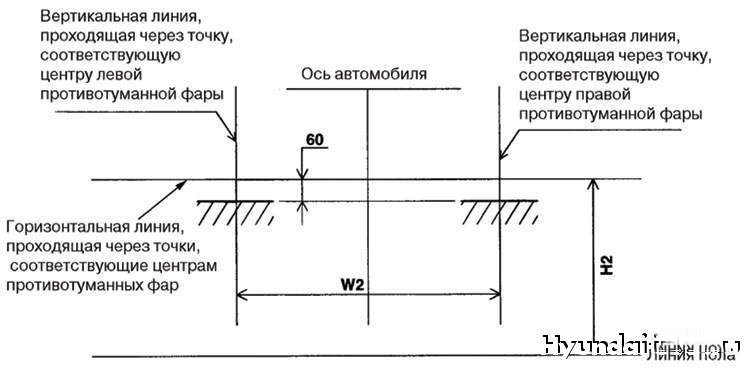

Регулировка противотуманных фар
Регулировку противотуманных фар производите, как указано для фар
головного света, при исправном состоянии противотуманных фар и
аккумуляторной батареи.
Включите ближний свет фар (автомобиль без водителя).

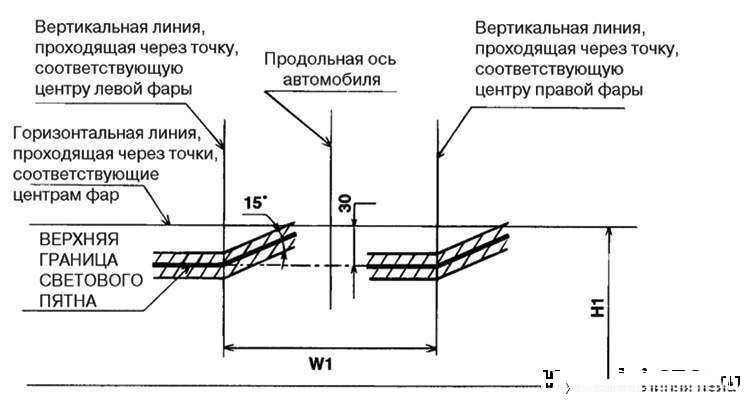

Рисунок
7.43. Схема регулировки фар головного света
Отрегулируйте положение световых пучков фар так, чтобы верхние
границы световых пятен расположились в пределах заштрихованной
зоны экрана (рисунок
7.43).
Включите противотуманные фары (автомобиль без водителя).

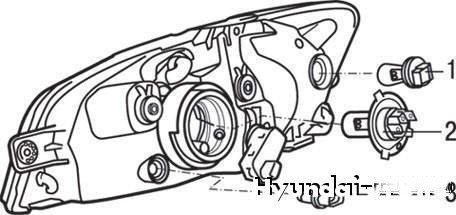

Лампы фары головного света показаны нарисунок
7.45.

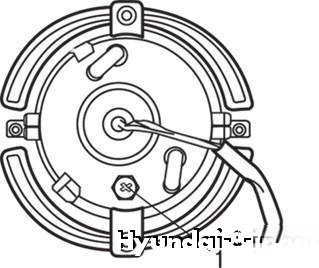

Для замены лампы ближнего/дальнего света снимите крышку с задней
части фары. Отсоедините провода от лампы, выведите из пазов
усики пружинного фиксатора и выньте лампу.
ПРЕДУПРЕЖДЕНИЯ
Не касайтесь колбы лампы голыми руками. Жир от
пальцев, оставшийся на колбе лампы, испаряется и может
осесть на рефлекторе (отражателе), что приведет к его
потемнению. Возникшие по неосторожности пятна от
прикосновения к колбе протрите чистой тряпкой без ворса
или удалите спиртом.
Обязательно заменяйте перегоревшие лампы лампами
того же типа.
Для замены лампы габаритного света выньте из оптического
элемента патрон в сборе с лампой и выньте лампу из патрона.

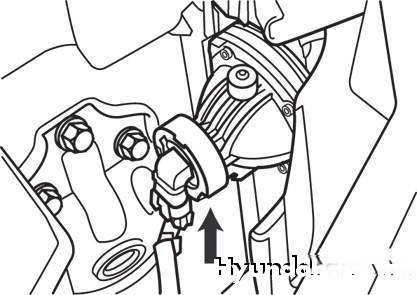

Чтобы заменить лампу указателя поворота снимите контактный
разъем с патрона, поверните патрон в сборе против часовой
стрелки и выньте его из гнезда.
Снятие и установка фар
Снятие и установка фары головного света
Отсоедините провод от отрицательной клеммы («–») аккумуляторной
батареи.
Отверните два болта крепления верхней облицовки переднего
бампера.
Отверните болты крепления блок-фары и разъедините контактные
разъемы.
Установка проводится в порядке, обратном снятию.
Снятие и установка противотуманных фар
Отсоедините провод от отрицательной клеммы («–») аккумуляторной
батареи.
