Хендай Гётц. Электросхема ABS

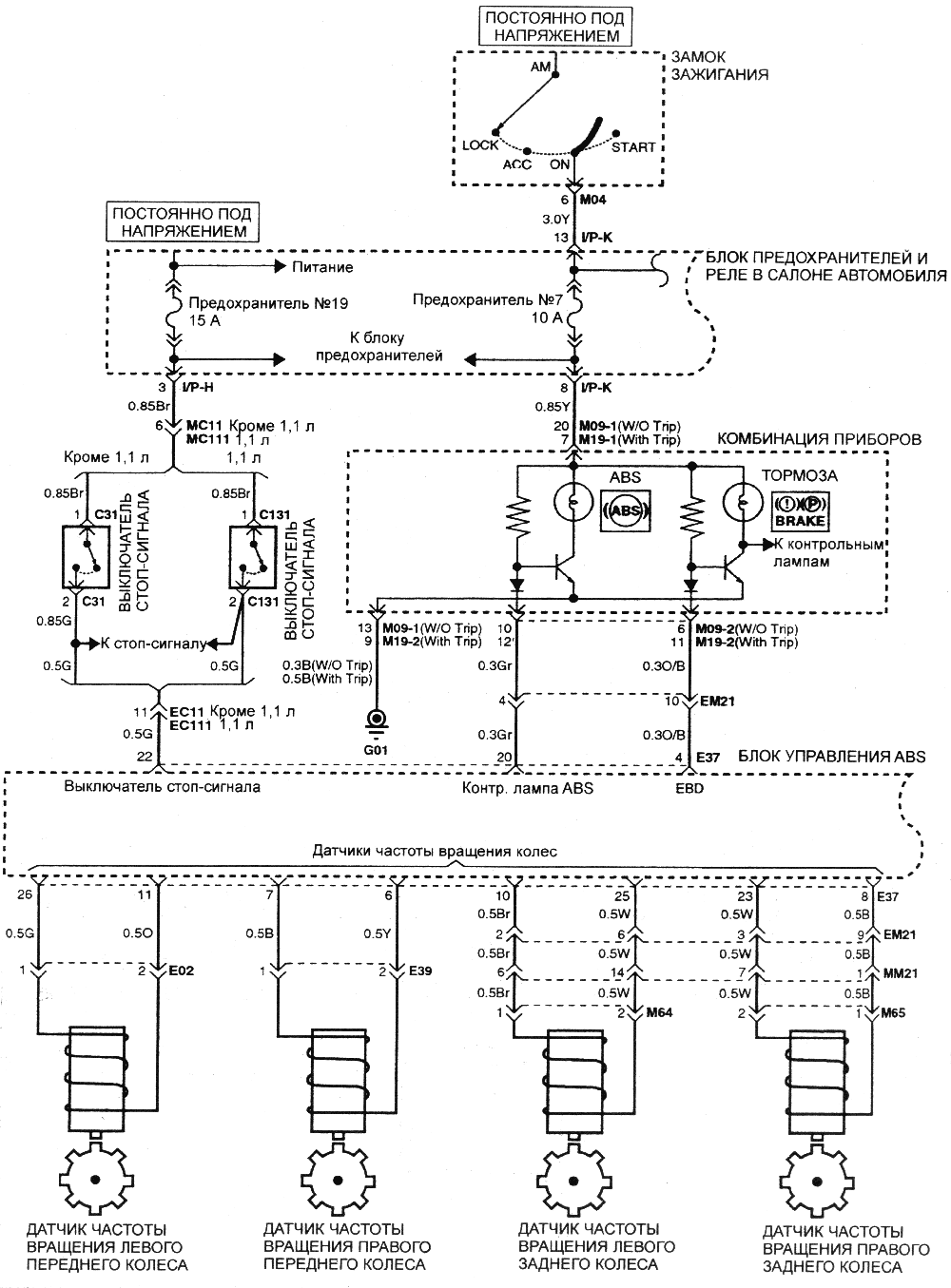

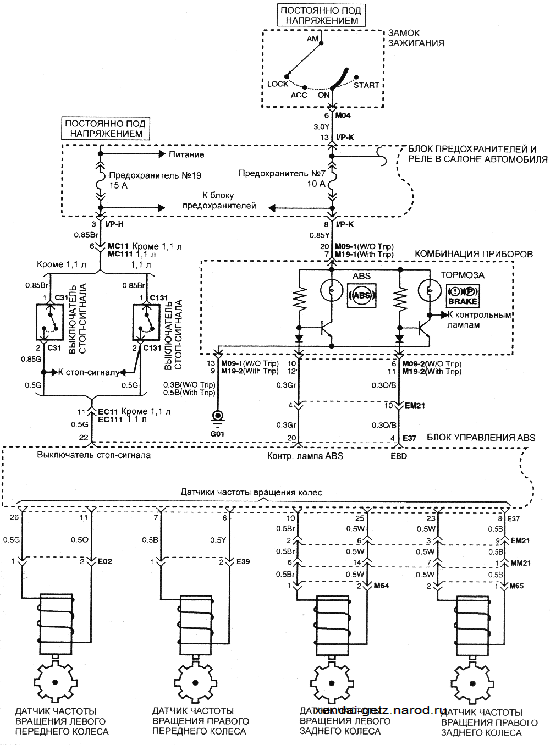

Электрическая схема антиблокировочной тормозной системы

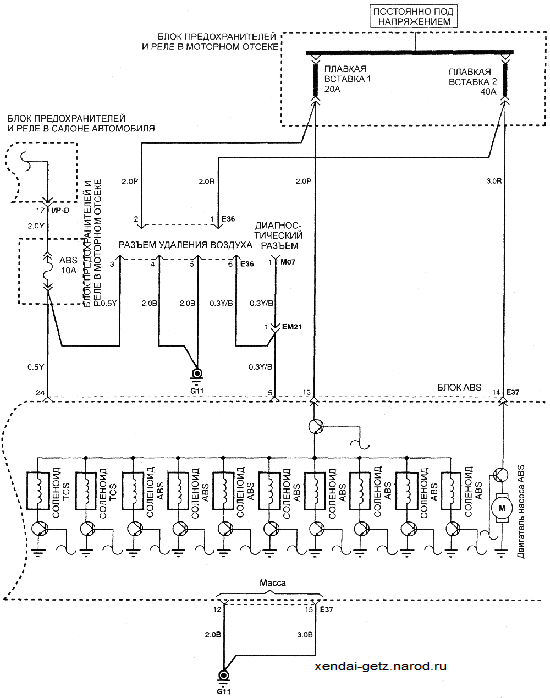

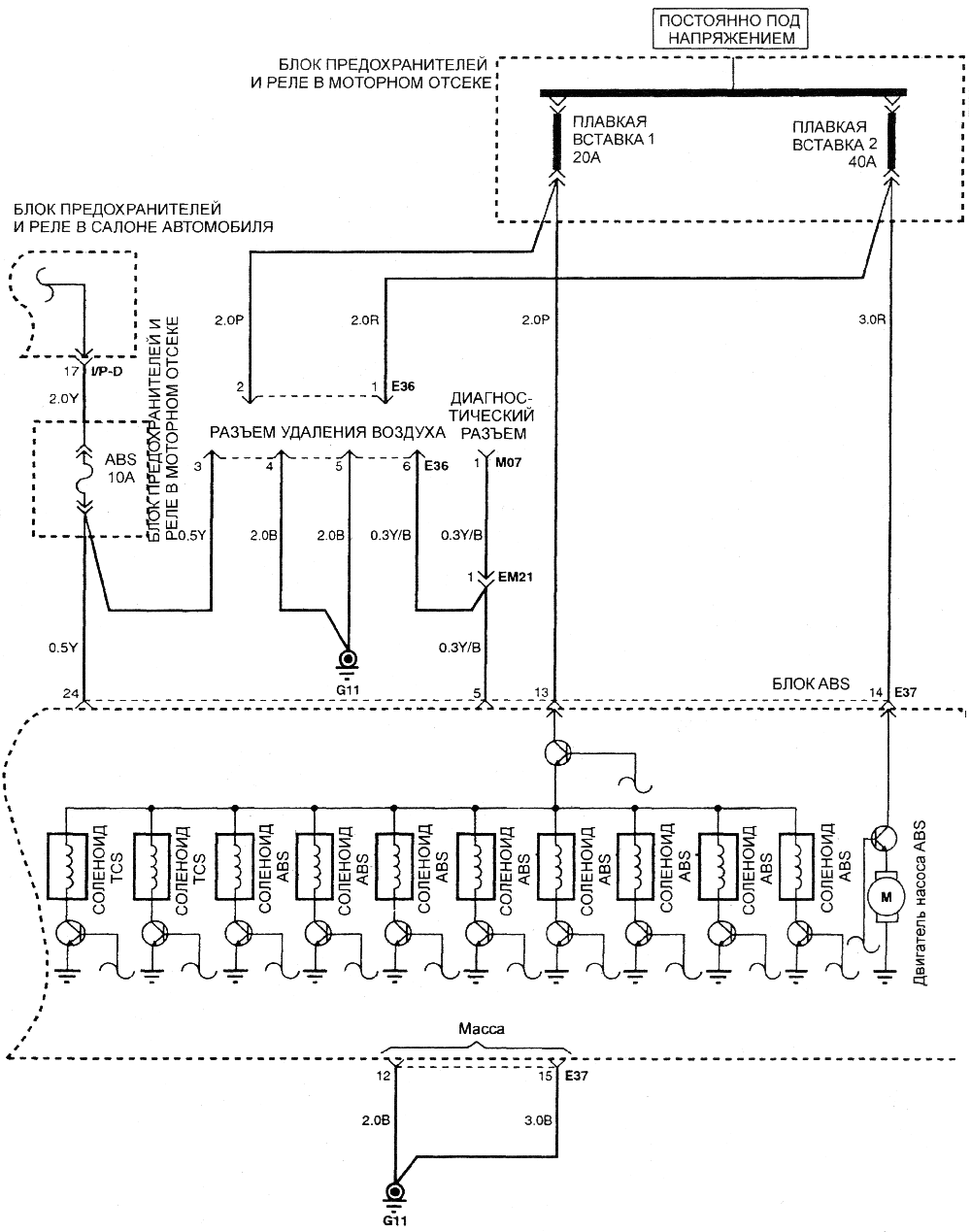

Электрическая схема антиблокировочной тормозной системы (продолжение)

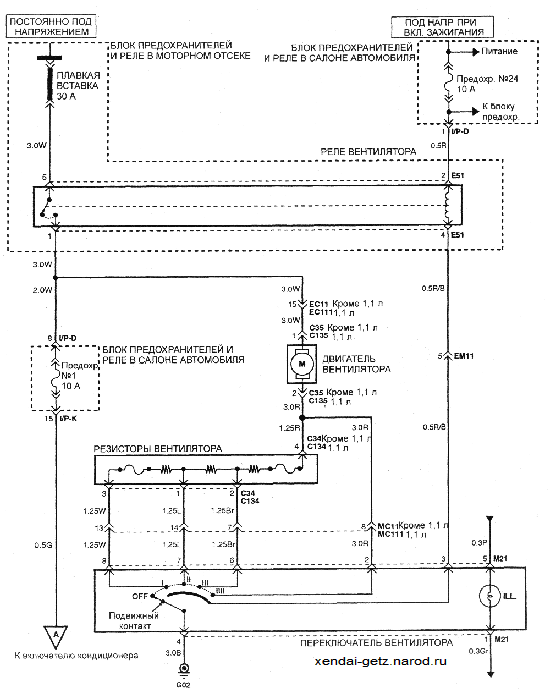

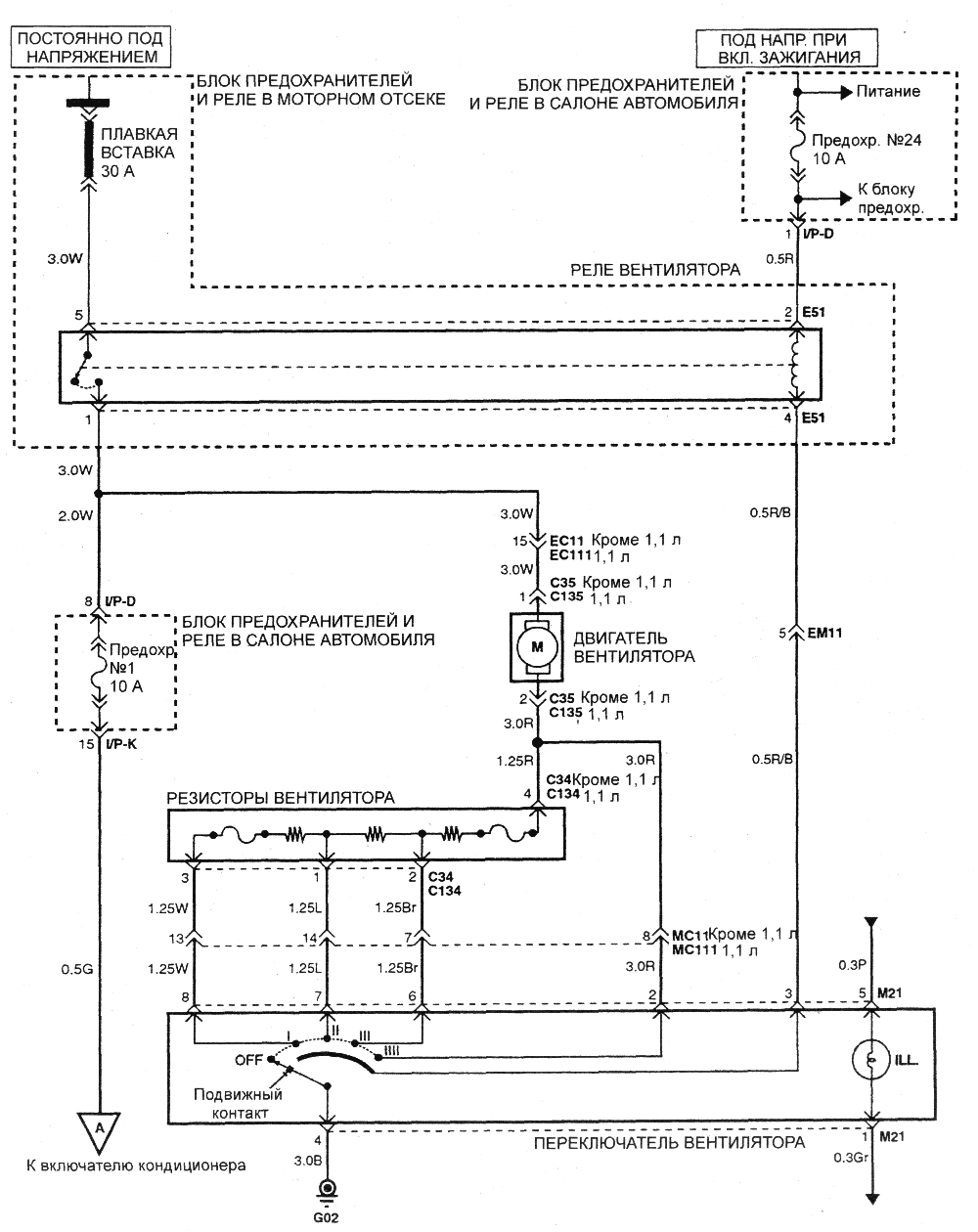

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)

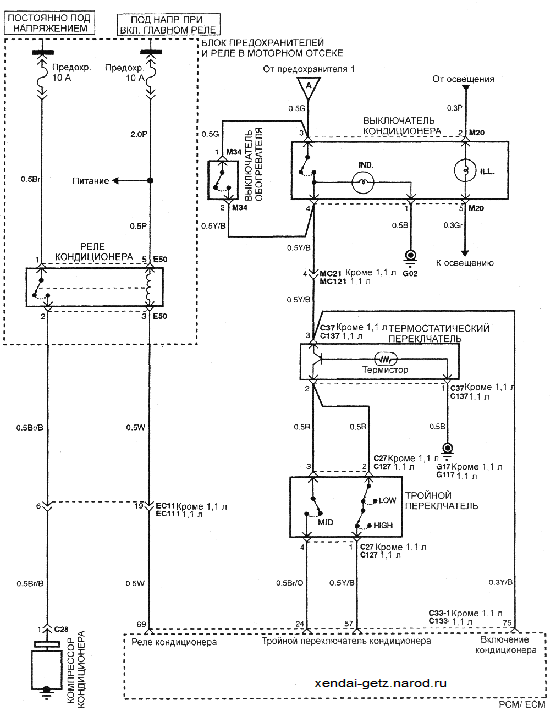

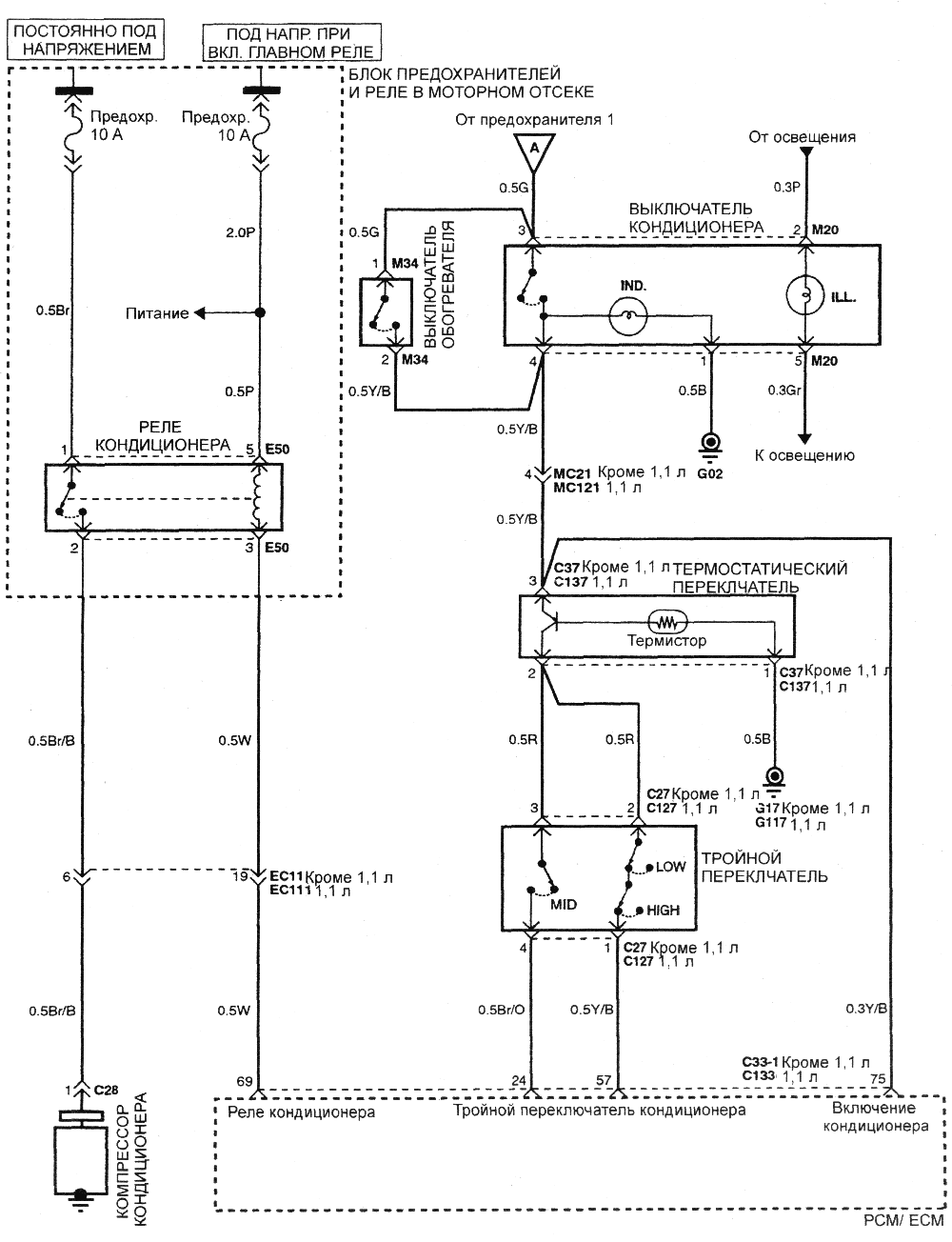

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)

(продолжение)
