Хендай Гётц. Световые приборы
|

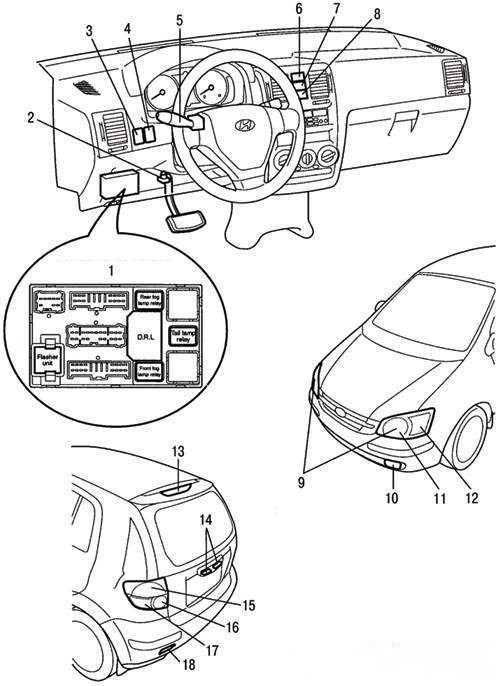

| Рисунок 7.39. Приборы и органы управления системой освещения и световой сигнализации автомобиля: 1 – блок предохранителей и реле в салоне автомобиля; 2 – выключатель сигнала торможения; 3 – регулятор яркости освещения комбинации приборов; 4 – переключатель корректора фар; 5 – переключатель наружного освещения; 6 – выключатель аварийной сигнализации; 7 – выключатель противотуманных фар; 8 – выключатель заднего противотуманного фонаря; 9 – лампы фар головного света; 10 – противотуманная фара; 11 – лампа габаритного света; 12 – лампа указателя поворота; 13 – дополнительный сигнал торможения; 14 – лампы освещения номерного знака; 15 – лампа габаритного света и сигнала торможения; 16 – лампа света заднего хода; 17 – лампа указателя поворота; 18 – задний противотуманный фонарь |
| В систему освещения входят основные фары (фары головного света), задние фонари, сигналы торможения, фонари заднего хода, указатели поворота, противотуманные фары и задние противотуманные фонари, фонари освещения номерного знака, плафоны освещения моторного отсека и освещения салона. Перед заменой ламп следует проверить соответствующий предохранитель и отключить соответствующий потребитель. Приборы и органы управления системой освещения и световой сигнализации автомобиля показаны на рисунок 7.39. |
|
|
||||
|
|
||||
|
|
