Шевроле Нива. Капот

Снятие, установка и регулировка положения капота

Капот (рис. 8-8) навешивается на петли по заднему краю передка кузова. В передней части устанавливается замок, а на капоте – фиксатор 5 и крючок 4, предупреждающий открывание капота при движении автомобиля. В открытом положении капот удерживается упором.

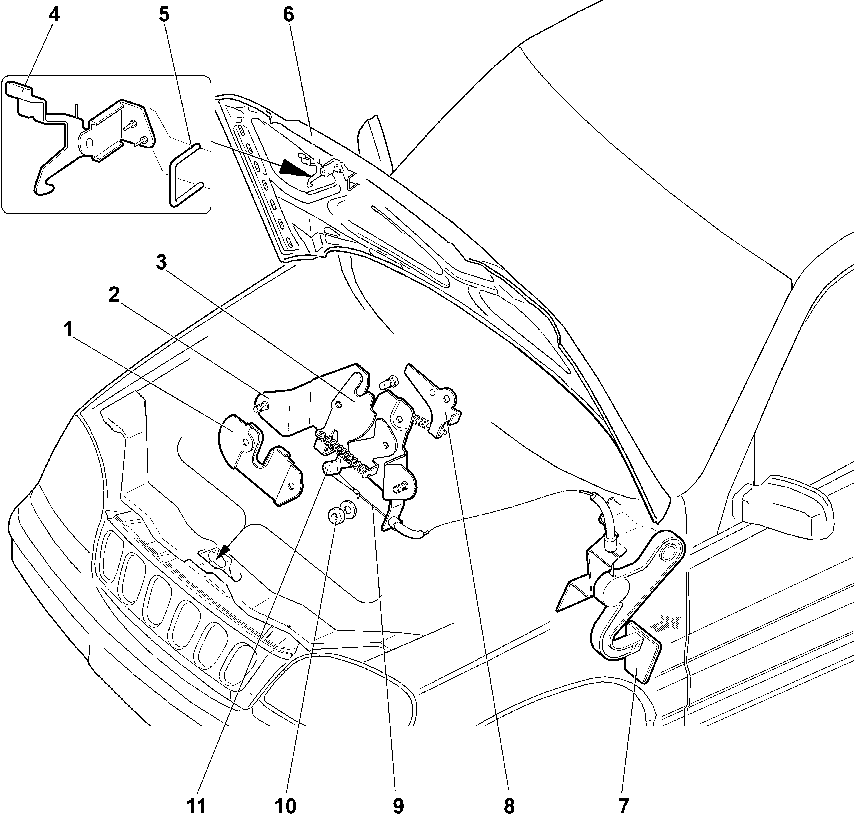

Рис. 8-8. Замок капота:

1 – усилитель;

2 – корпус замка;

3 – ротор;

4 – крючок;

5 – фиксатор замка;

6 – капот;

7 – рукоятка привода замка;

8 – выталкиватель;

9 – трос привода замка;

10 – гайка;

11 – рычаг привода.

Привод замка тросовый, рукоятка 7 замка расположена внутри салона с левой стороны под панелью приборов.

Поднимите капот, зафиксируйте его упором в открытом положении.

Отсоедините клемму «минус» от аккумуляторной батареи.

Снимите обивку капота и извлеките из полости жгут проводов.

Снимите два жиклера омывателя, отсоедините подающую трубку от тройника.

Отсоедините поводок 9 тяги привода замка капота от рычага 7 и рычага 11 привода замка.

Отверните гайки 10 и снимите замок капота.

Выверните два буфера.

Отверните четыре болта крепления петель капота к кузову и снимите капот.

Установку капота выполняйте в обратном порядке. При установке отрегулируйте положение капота за счет увеличенных отверстий в петлях.

Регулировка замка капота

Если замок ненадежно запирает капот или отпирает его с большим усилием, отрегулируйте положение замка.

При открытом капоте ослабьте гайки 10 крепления корпуса 2 замка и за счет увеличенных отверстий под шпильки крепления передвиньте замок в нужное положение. Заверните гайки 10 и проверьте работу замка.
