Шевроле Нива. Разборка, сборка двери задка
Дверь задка навешивается на кузов на две петли 17 (рис. 8-17) с левой стороны задка и запирается замком.

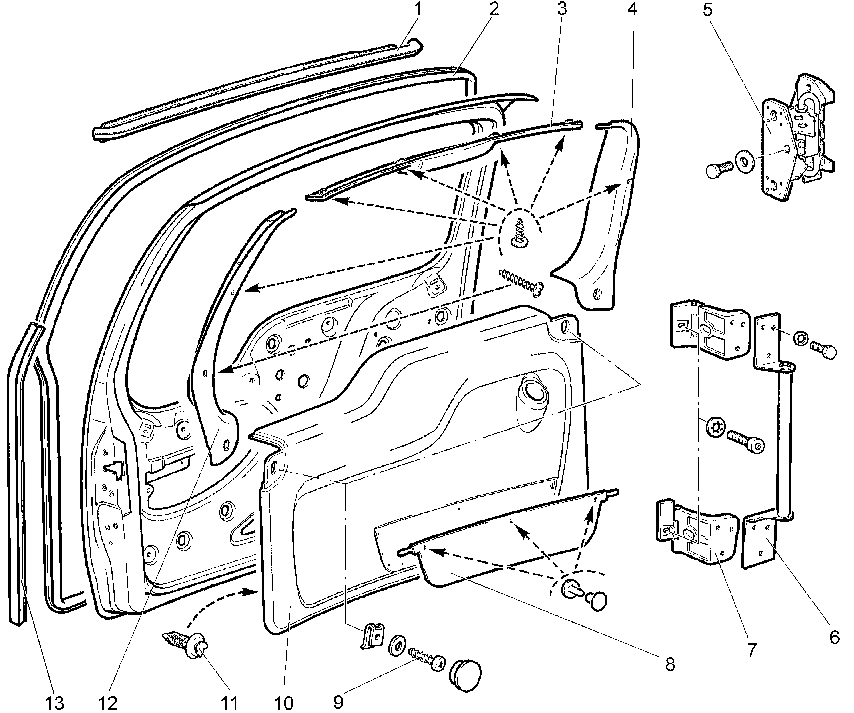

Рис. 8-17. Снятие обивок двери задка: 1 – верхний уплотнитель двери задка; 2 – уплотнитель проема двери задка; 3 – верхняя обивка двери задка; 4 – левая верхняя обивка двери задка; 5 – ограничитель двери задка; 6 – соединитель петель; 7 – нижняя петля двери задка; 8 – карман обивки; 9 – винт; 10 – обивка двери задка; 11 – кнопка; 12 – правая верхняя обивка двери задка; 13 – уплотнитель зоны замка.

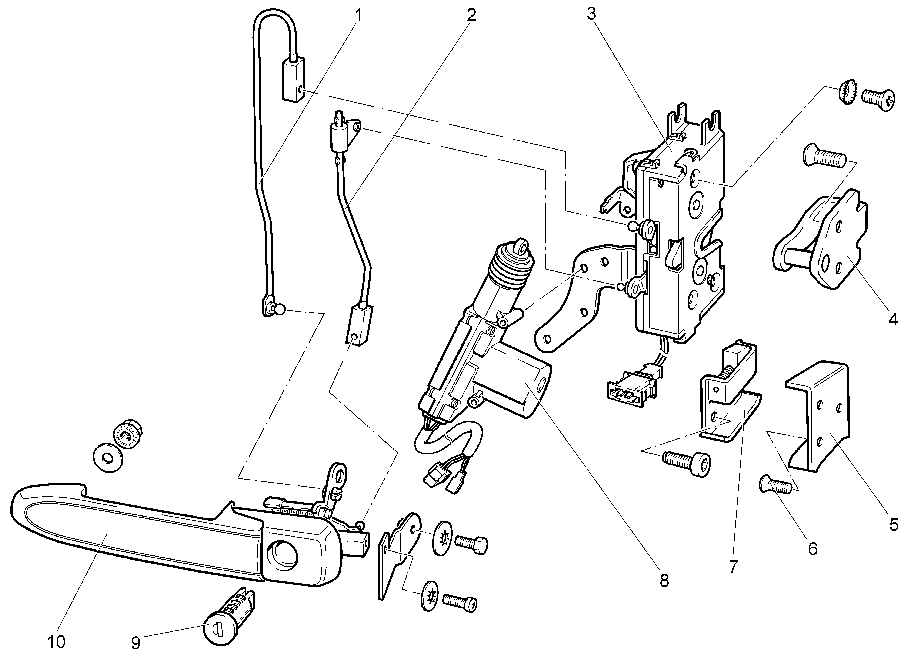

Рис. 8-18. Снятие механизмов двери задка: 1 – тяга ручки двери задка; 2 – тяга выключателя замка двери; 3 – замок двери задка; 4 – фиксатор замка; 5 – гнездо шипа двери задка; 6 – винт; 7 – шип двери задка; 8 – моторедуктор замка двери задка; 9 – цилиндр замка; 10 – наружная ручка двери.
Отсоедините минусовую клемму от аккумуляторной батареи. Снимите защитный колпак с запасного колеса. Торцовым ключом открутите три гайки и снимите запасное колесо. Отверните четыре гайки крепления кронштейна запасного колеса и снимите кронштейн. Снимите рычаг стеклоочистителя двери задка. Откройте дверь задка. Отверните крышку и снимите облицовку горловины бачка омывателя стекла. Отверните четыре самонарезающих винта и снимите верхнюю среднюю обивку 3 двери задка. Снимите две облицовки, выкрутите два винта 9, снимите левую 4 и правую 12 обивки двери задка. Снимите обивку 10 двери задка, преодолевая усилие пластмассовых кнопок 11. Отсоедините колодку (см. рис. 8-18) жгута проводов моторедуктора 8 стеклоочистителя. Отверните три гайки с шайбами и снимите моторедуктор. Снимите жиклер омывателя стекла. Отсоедините от замка 3 тягу 1 наружной ручки 10 и тягу 2 выключателя 9 замка. Отверните гайку и болт крепления наружной ручки двери задка и снимите ручку. Отверните три винта и снимите замок двери. Отверните два винта и снимите шип двери задка. Отверните четыре болта крепления ограничителя открывания двери задка и снимите ограничитель. Сборку двери задка выполняйте в последовательности обратной разборке. Смажьте трущиеся поверхности замка, петель, фиксатора и ограничителя открывания двери смазкой «Литол-24». Отрегулируйте работу замка и направление струи омывающей жидкости жиклера стеклоомывателя.
