Шевроле Нива. Снятие и установка бамперов

Шевроле Нива. Снятие и установка бамперов

Снятие переднего бампера

Поднимите капот автомобиля, отсоедините клемму «минус» от аккумуляторной батареи, снимите номерной знак.

Снимите облицовку радиатора.

Отверните четыре болта 2 (рис. 8-20а) верхнего крепления переднего бампера 3 и четыре болта 4 нижнего крепления, выверните четыре самонарезающих винта 1 и по два винта защитного кожуха левого и правого колеса.

Отсоедините колодки жгутов проводов от противотуманных фар.

Снимите передний бампер.

Установку переднего бампера производите в обратном порядке.

Снятие заднего бампера

Откройте дверь задка автомобиля, снимите левую обивку арки и боковины.

Отсоедините колодки жгута проводов фонарей освещения номерного знака от заднего дополнительного жгута проводов.

Открутите болты 7 (рис. 8-20в) по периметру заднего бампера 8.

Отверните четыре винта 5 и снимите бампер.

Установку заднего бампера производите в обратном порядке.

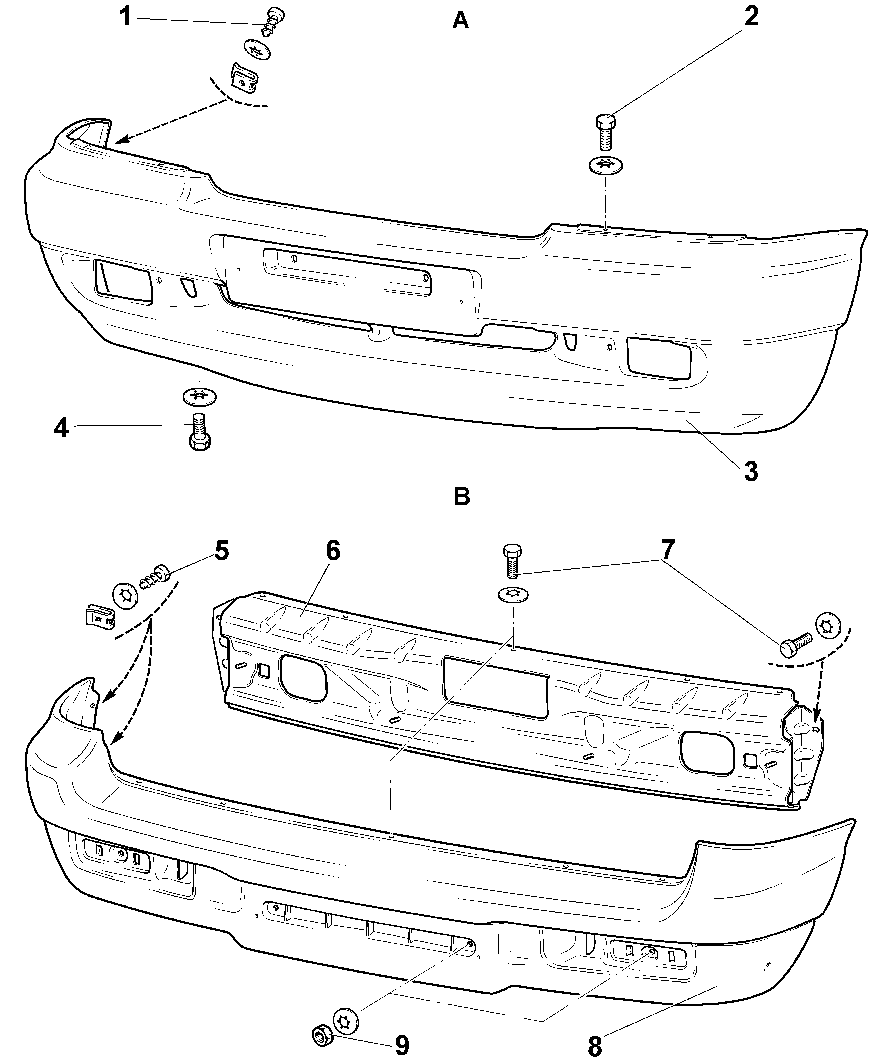

Рис. 8-20. Снятие бамперов:

1 – винт;

2 – болт;

3 – передний бампер;

4 – болт нижнего крепления бампера;

5 – винт бокового крепления заднего бампера;

6 – балка заднего бампера;

7 – болты крепления заднего бампера;

8 – задний бампер;

9 – гайка.
