Шевроле Нива. Задний мост
Устройство заднего моста показано на рис. 3-51.

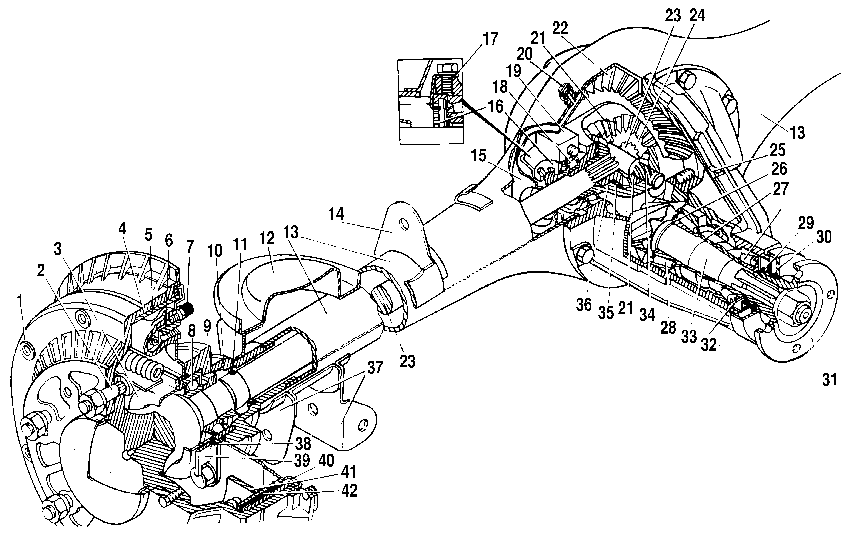

Рис. 3-51. Задний мост: 1 – декоративный колпак; 2 – болт крепления тормозного барабана и колеса; 3 – маслоотражатель подшипника полуоси; 4 – тормозной барабан; 5 – чугунное кольцо барабана; 6 – колесный цилиндр заднего тормоза; 7 – штуцер для прокачки тормозов; 8 – подшипник полуоси; 9 – запорное кольцо подшипника; 10 – фланец балки заднего моста; 11 – сальник; 12 – чашка пружины подвески; 13 – балка заднего моста; 14 – кронштейн крепления верхней продольной штанги задней подвески; 15 – направляющая полуоси; 16 – регулировочная гайка подшипника дифференциала; 17 – стопорная пластина гайки; 18 – подшипник коробки дифференциала; 19 – крышка подшипника; 20 – сапун; 21 – сателлит; 22 – ведомая шестерня главной передачи; 23 – полуось; 24 – шестерня полуоси; 25 – картер редуктора заднего моста; 26 – регулировочное кольцо; 27 – распорная втулка подшипников; 28 – подшипники ведущей шестерни; 29 – сальник ведущей шестерни; 30 – грязеотражатель; 31 – фланец; 32 – маслоотражатель; 33 – ведущая шестерня главной передачи; 34 – ось сателлитов; 35 – опорная шайба шестерни полуоси; 36 – коробка дифференциала; 37 – кронштейн крепления деталей подвески; 38 – пластина крепления подшипника полуоси; 39 – держатель болтов крепления пластины; 40 – щит заднего тормоза; 41 – колодка заднего тормоза; 42 – накладка тормозной колодки.
