Шевроле Нива. Сборка редуктора заднего моста



Надежная работа редуктора обеспечивается строгим соблюдением нижеприведенных приемов по сборке и его регулировке. Детали редуктора показаны на рис. 3-66.

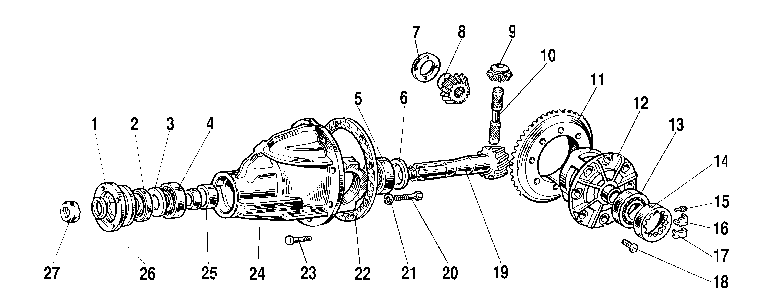

Рис. 3-66. Детали редуктора заднего моста:

1 – фланец ведущей шестерни;

2 – сальник;

3 – маслоотражатель;

4 – передний подшипник;

5 – задний подшипник;

6 – регулировочное кольцо ведущей шестерни;

7 – опорная шайба шестерни полуоси;

8 – шестерня полуоси;

9 – сателлит;

10 – ось сателлитов;

11 – ведомая шестерня;

12 – коробка дифференциала;

13 – подшипник коробки дифференциала;

14 – регулировочная гайка;

15 – болт крепления стопорной пластины;

16 – стопорная пластина;

17 – стопорная пластина;

18 – болт крепления ведомой шестерни;

19 – ведущая шестерня;

20 – болт крепления крышки;

21 – пружинная шайба;

22 – прокладка;

23 – болт крепления редуктора;

24 – картер редуктора;

25 – распорная втулка;

26 – плоская шайба;

27 – гайка крепления фланца ведущей шестерни.


Шевроле Нива. Сборка дифференциала

Смажьте трансмиссионным маслом и установите через окна в коробку дифференциала шестерни полуосей с опорными шайбами и сателлиты. Проверните сателлиты и шестерни полуосей так, чтобы совместить ось вращения с осью отверстия в коробке, затем вставьте ось сателлитов.

Проверьте осевой зазор каждой шестерни полуоси: он должен составлять 0–0,10 мм, а момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н·м (1,5 кгс·м).

При увеличенном зазоре, являющемся признаком износа деталей дифференциала, замените опорные шайбы шестерен полуосей другими, большей толщины. Если указанный зазор не удается получить даже при установке шайбы наибольшей толщины, замените шестерни новыми ввиду их чрезмерного износа.

Закрепите ведомую шестерню на коробке дифференциала.

Оправкой А.70152 напрессуйте на коробку дифференциала внутренние кольца роликовых подшипников.


Установка и регулировка ведущей шестерни.

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, установленного между торцом ведущей шестерни и внутренним кольцом заднего подшипника.

Подбирайте регулировочное кольцо с помощью оправки А.70184 и приспособления А.95690 с индикатором. Операции проводите в следующем порядке.

Закрепив картер редуктора на стенде, запрессуйте в гнезда картера наружные кольца переднего и заднего подшипников ведущей шестерни, пользуясь для этого оправками: для переднего подшипника А.70185, а для заднего – А.70171 (рис. 3-67).

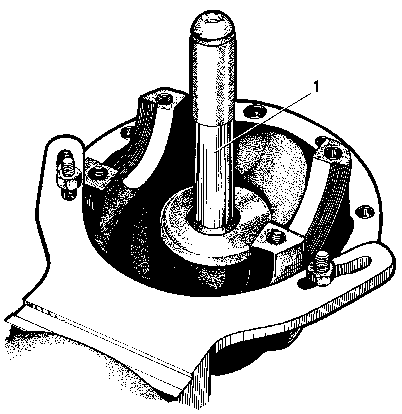

Рис. 3-67. Установка наружного кольца заднего подшипника ведущей шестерни оправкой:

1 – оправка А.70171.



На оправке А.70184, имитирующей ведущую шестерню, установите с помощью оправки А.70152 внутреннее кольцо заднего подшипника и вставьте оправку в горловину картера редуктора (рис. 3-68).











Рис. 3-68. Определение толщины регулировочного кольца ведущей шестерни:

1 – индикатор;

2 – приспособление А.95690;

3 – задний подшипник ведущей

шестерни;

4 – оправка А.70184.


Установите, внутреннее кольцо переднего подшипника, фланец ведущей шестерни и, проворачивая оправку для правильной установки роликов подшипников, затяните гайку моментом 7,85–9,8 Н·м (0,8–1 кгс·м).

Закрепите приспособление А.95690 на торце оправки 4 и настройте индикатор, имеющий деления 0,01 мм, на нулевое положение, установив его ножку на тот же торец оправки А.70184. Затем передвиньте индикатор 1 так, чтобы его ножка встала на посадочную поверхность подшипника коробки дифференциала.

Поворачивая налево и направо оправку 4 с индикатором, установите ее в такое положение, в котором стрелка индикатора отмечает минимальное значение «а1» (рис. 3-69) и запишите его. Повторите эту операцию на посадочной поверхности второго подшипника и определите значение «а2».

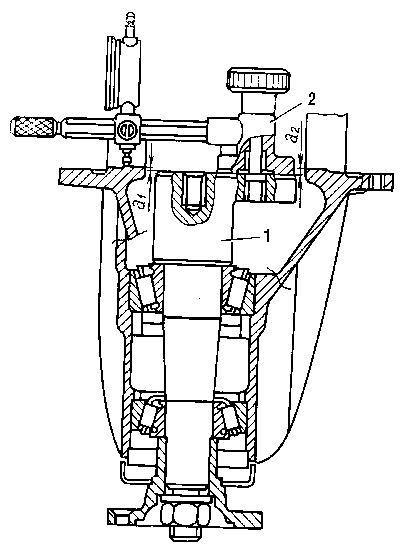

Рис. 3-69. Схема снятия замеров для определения толщины регулировочного кольца ведущей шестерни:

1 – оправка А.70184;

2 – приспособление А.95690 с индикатором; а1 и а2 – расстояние от торца оправки до шеек подшипников дифференциала.



Определите толщину «S» регулировочного кольца ведущей шестерни, которая является алгебраической разностью величин «а» и «b»:

S = а – b

где:

а – среднее арифметическое расстояние от торца оправки 1 (рис. 3-61) до шеек подшипников дифференциала

а = (а1 + а2) : 2

b – отклонение ведущей шестерни от номинального положения переведенного в мм. Величина отклонения маркируется на ведущей шестерне (рис. 3-70) в сотых долях миллиметра со знаком плюс или минус.

При определении толщины регулировочного кольца учитывайте знак величины «b» и ее единицы измерения.



Рис. 3-70. Шестерни главной передачи:

1 – ведомая шестерня;

2 – порядковый номер;

3 – поправка в сотых долях миллиметра к номинальному положению;

4 – ведущая шестерня.






Пример.

Допустим, что величина «а», установленная с помощью индикатора, равна 2,91 мм (величина «а» всегда положительна), а на ведущей шестерне после порядкового номера поставлено отклонение «–14». Чтобы получить величину «b» в миллиметрах, нужно умножить указанную величину на 0,01 мм.

b = –14 · 0,01 = –0,14 мм

Определите толщину регулировочного кольца для ведущей шестерни в миллиметрах.

S = а – b = 2,91 – (–0,14) = 2,91 + 0,14 = 3,05 мм

В данном случае поставьте регулировочное кольцо толщиной 3,05 мм.



Наденьте на ведущую шестерню регулировочное кольцо нужной толщины и напрессуйте оправкой А.70152 (рис. 3-71) внутреннее кольцо заднего подшипника, снятое с оправки А.70184. Наденьте распорную втулку.



Рис. 3-71. Установка внутреннего кольца заднего подшипника на ведущую шестерню:

1 – кольцо роликоподшипника;

2 – оправка А.70152;

3 – регулировочное кольцо;

4 – ведущая шестерня.


Предупреждение!

При ремонте редуктора заднего моста необходимо устанавливать новую распорную втулку, если были заменены картер редуктора, шестерни главной передачи или подшипники ведущей шестерни. Если указанные детали остались прежними, то распорную втулку можно еще использовать.



Вставьте ведущую шестерню в картер редуктора и установите на нее внутреннее кольцо переднего подшипника, маслоотражатель, сальник, фланец ведущей шестерни и шайбу. Наверните на конец шестерни гайку и, застопорив фланец ведущей шестерни, затяните ее (о моменте затягивания см. ниже).



Регулировка подшипников ведущей шестерни.

Для ограничения осевых смещений ведущей шестерни под рабочими нагрузками очень важно создать в ее подшипниках предварительный натяг в заданных пределах. Натяг контролируется динамометром 02.7812.9501 (рис. 3-72), замеряющим момент сопротивления проворачиванию ведущей шестерни.

Рис. 3-72. Динамометр 02.7812.9501:

1 – подвижной указатель;

2 – указатель ограничения крутящего момента;

3 – корпус;

4 – рукоятка;

5 – стержень с наконечником, вставляемым в переходную втулку.


Моментом сопротивления проворачиванию определяется степень затягивания подшипников. Он должен быть 157–196 Н·см (16–20 кгс·см) для новых подшипников, 39,2–58,8 Н·см (4–6 кгс·см) – для подшипников после пробега 30 км и более.

Затягивать гайку фланца нужно периодически проверяя динамометром момент сопротивления подшипников проворачиванию ведущей шестерни. При этом момент на гайке может быть в пределах 118–255 Н·м (12–26 кгс·м).


Рис. 3-73. Проверка предварительного натяга подшипников ведущей шестерни:

1 – динамометр 02.7812.9501;

2 – картер;

3 – переходная втулка.










Для проверки момента сопротивления наденьте динамометр на переходную втулку 3 (рис. 3-73), установите указатель 2 (см. рис. 3-72) ограничения момента на деление шкалы, соответствующей 196 Н·см (20 кгс·см), и рукояткой 4 сделайте несколько оборотов по ходу часовой стрелки. Во время проворачивания ведущей шестерни подвижной указатель 1 не должен переходить за указатель 2 и должен показывать не менее 157 Н·см (16 кгс·см).

Если момент сопротивления проворачиванию меньше 157 Н·см (16 кгс·см), а для подшипников после 30 км пробега 39,2 Н·см (4 кгс·см), то подтяните гайку фланца ведущей шестерни (не превышая заданный момент затягивания) и проверьте вновь момент сопротивления проворачиванию ведущей шестерни.

Если момент сопротивления проворачиванию оказался более 196 Н·см (20 кгс·см), а для приработанных подшипников 58,8 Н·см (6 кгс·см), что указывает на завышенный предварительный натяг подшипников, замените распорную втулку новой, поскольку она от чрезмерной нагрузки деформировалась до размера, не позволяющего провести регулировку правильно. После замены распорной втулки повторите сборку с соответствующими регулировками и проверками.



Шевроле Нива. Установка коробки дифференциала.

Установите в картер предварительно собранную коробку дифференциала вместе с наружными кольцами подшипников.

Установите две регулировочные гайки 4 (рис. 3-74) так, чтобы они соприкасались с кольцами подшипников.

Установите крышки подшипников и затяните болты крепления динамометрическим ключом.

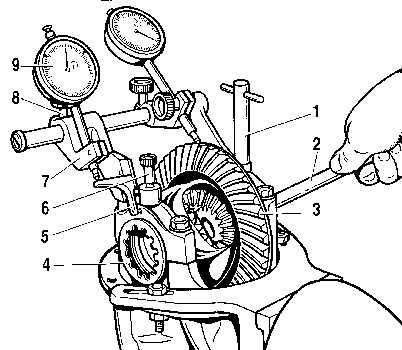

Рис. 3-74. Проверка предварительного натяга подшипников коробки дифференциала приспособлением А.95688/R:

1 – винт приспособления;

2 – ключ А.55085;

3 – ведомая шестерня;

4 – регулировочная гайка;

5 – промежуточный рычаг;

6 – винт крепления;

7 – кронштейн индикатора;

8 – винт крепления кронштейна;

9 – индикатор для проверки предварительного натяга подшипников.

Предварительный натяг подшипников коробки дифференциала и регулировка бокового зазора в зацеплении шестерен главной передачи.

Эти операции выполняют одновременно при помощи приспособления А.95688/R и ключа А.55085.

Закрепите на картер редуктора приспособление винтами 1 и 6, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек.

По направляющей приспособления сместите кронштейн 7 до соприкосновения рычага 5 с наружной боковой поверхностью крышки и затяните винт 8.

Ослабьте винты 1 и 3 (рис. 3-75) и установите кронштейн 4 так, чтобы ножка индикатора 2 опиралась на боковую поверхность зуба ведомой шестерни у края зуба, затем затяните винты 1 и 3.

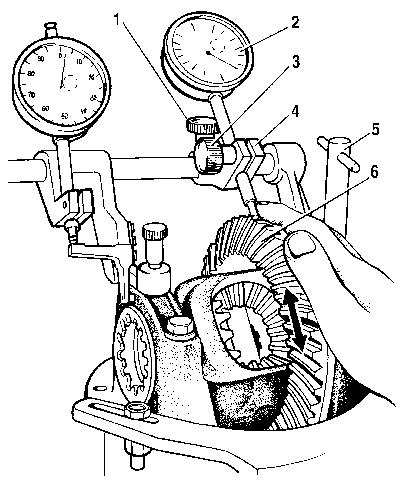

Рис. 3-75. Проверка бокового зазора в зацеплении шестерен главной передачи приспособлением А.95688/R:

1 – винт крепления кронштейна;

2 – индикатор для проверки бокового зазора в зацеплении шестерен;

3 – винт крепления стержня индикатора;

4 – кронштейн индикатора;

5 – винт крепления;

6 – ведомая шестерня.



Поворачивая регулировочные гайки, предварительно отрегулируйте боковой зазор между зубьями ведущей и ведомой шестерен в пределах 0,08–0,13 мм. Зазор проверяют по индикатору 2 при покачивании шестерни 6. При этом подшипники не должны иметь предварительного натяга. Регулировочные гайки должны находиться только в соприкосновении с подшипниками, в противном случае нарушается правильность измерения предварительного натяга.

Последовательно и равномерно затяните две регулировочные гайки подшипников, при этом крышки подшипников дифференциала расходятся и, следовательно, увеличивается расстояние «D» (рис. 3-76) на 0,14–0,18 мм.

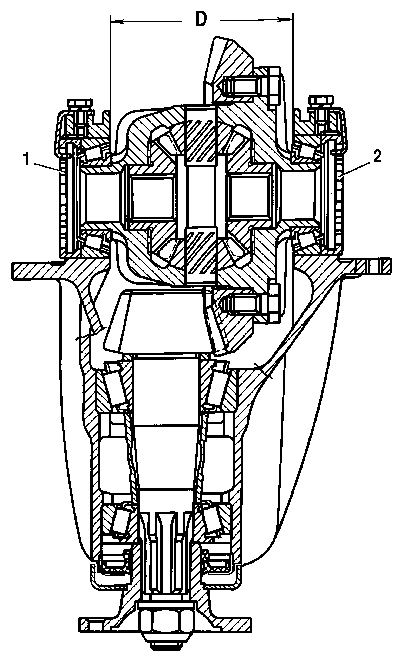

Рис. 3-76. Схема для проверки предварительного натяга подшипников коробки дифференциала:

D – расстояние между двумя крышками подшипников дифференциала;

1, 2 – регулировочные гайки.


Установив точный предварительный натяг подшипников коробки дифференциала, окончательно проверьте боковой зазор в зацеплении шестерен главной передачи, который не должен изменяться.

Если зазор в зацеплении шестерен больше 0,08–0,13 мм, то приблизьте ведомую шестерню к ведущей или отодвиньте, если зазор меньше. Чтобы сохранить установленный предварительный натяг подшипников, перемещайте ведомую шестерню, подтягивая одну из регулировочных гаек подшипников и ослабляя другую на тот же самый угол.

Для точного выполнения этой операции следите за индикатором 9 (см. рис. 3-74), который показывает величину ранее установленного предварительного натяга подшипников. После затягивания одной из гаек показание индикатора изменится, так как увеличивается расхождение «D» (см. рис. 3-76) крышек и предварительный натяг подшипников. Поэтому другую гайку ослабляйте до тех пор, пока стрелка индикатора не вернется в первоначальное положение.

После перемещения ведомой шестерни, по индикатору 9 (см. рис. 3-74) проверьте величину бокового зазора. Если зазор не соответствует норме, повторите регулировку.

Снимите приспособление А.95688/R, установите стопорные пластины регулировочных гаек и закрепите их болтами с пружинными шайбами. В запасные части поставляются стопорные пластины двух типов: с одной или двумя лапками в зависимости от положения прорези гайки.

Регулировку и ремонт узлов редуктора выполняют на стенде, на котором можно также испытать редуктор на шум и проверить расположение и форму пятна контакта на рабочих поверхностях зубьев, как указано ниже.



Проверка контакта рабочей поверхности зубьев шестерен главной передачи.

Для окончательной проверки на стенде качества зацепления шестерен главной передачи:

  • установите отрегулированный редуктор на стенд и смажьте рабочие поверхности зубьев ведомой шестерни тонким слоем свинцовой окиси;

  • запустите стенд, рычагами стенда притормозите вращение установленных полуосей, чтобы под нагрузками на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни;

  • измените направление вращения стенда и, притормаживая, получите следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад.

Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети длины и не выходя на вершину и основание зуба, как показано на рис. 3-77, е.

Случаи неправильного расположения пятна контакта на рабочей поверхности зуба указаны на рис. 3-77 (а, b, с, d).

Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.

При сборке повторите все операции по предварительному натягу роликовых подшипников ведущей шестерни, по проверке момента сопротивления проворачиванию, по предварительному натягу роликовых подшипников коробки дифференциала и по регулировке бокового зазора зацепления шестерен главной передачи.


Рис. 3-77. Расположение пятна контакта в зацеплении шестерен главной передачи:

I – сторона переднего хода;

II – сторона заднего хода;

«а» и «b» – неправильный контакт в зацеплении шестерен: отодвинуть ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца;

«с» и «d» – неправильный контакт; придвинуть ведущую шестерню к ведомой, увеличив толщину регулировочного кольца;

«е» – правильный контакт в зацеплении шестерен.


Замена сальника ведущей шестерни.

Необходимость замены сальника определяют по снижению уровня масла в картере заднего моста (вследствие утечки масла через сальник) до уровня, нарушающего нормальную работу редуктора.

При запотевании горловины картера и при каплевыделении определите состояние сальника, для чего:

  • поставьте автомобиль на подъемник или смотровую канаву;

  • очистите от грязи сапун, проверьте его состояние;

  • отвернув контрольную пробку, проверьте уровень масла в картере моста; при необходимости доведите уровень масла до нормы;

  • очистите горловину картера редуктора от следов масла и протрите насухо;

  • вывесите задний мост и поставьте его на подставки;

  • заведите двигатель, включите прямую передачу и при скорости 90-100 км/ч прогрейте масло до температуры 80-90С (приблизительно в течение 15 мин);

  • при включенной прямой передаче, при скорости 100 км/ч определите количество масла, вытекающего за 15 мин.

Утечка масла, превышающая 5 капель за 15 мин, является признаком неисправности сальника.

Поврежденный сальник можно заменить, не снимая редуктор с автомобиля, если не требуется замена других деталей редуктора.

Порядок замены сальника следующий:

  • слейте масло из картера заднего моста;

  • ослабьте гайки крепления задних колес, поставьте упоры под передние колеса и вывесите задний мост; отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение;

  • снимите колеса и тормозные барабаны;

  • отверните гайки крепления щита тормоза к балке моста и выталкивателем выведите полуоси из коробки дифференциала;

  • отсоедините карданный вал от фланца ведущей шестерни и отведите вал в сторону;

  • проверьте динамометром момент сопротивления проворачиванию ведущей шестерни и запомните его величину;

  • придерживая фланец специальным ключом, отверните гайку крепления фланца ведущей шестерни и снимите фланец с шайбой;

  • снимите сальник ведущей шестерни;

  • смажьте рабочую поверхность нового сальника смазкой Литол-24 и запрессуйте его оправкой в картер редуктора на глубину 2–0,3 мм между торцом картера редуктора и наружной поверхностью сальника;

  • установите фланец с шайбой на ведущую шестерню и, придерживая его специальным ключом, затяните гайку крепления фланца, периодически проверяя динамометром момент сопротивления проворачиванию ведущей шестерни.

Если первоначальный момент сопротивления проворачиванию был 58,8 Н·см (6 кгс·см) и выше, то новый момент сопротивления проворачиванию должен быть на 9,8–19,6 Н·см (1–2 кгс·см) больше первоначального. Если же первоначальный момент сопротивления проворачиванию был меньше 58,8 Н·см (6 кгс·см), то гайку крепления фланца затяните до получения момента сопротивления 58,8–88,2 Н·см (6–9 кгс·см).

Если при затягивании гайки момент сопротивления проворачиванию будет превышен, то разберите редуктор, замените распорную втулку новой, после чего редуктор соберите и отрегулируйте, как указано в главе «Сборка и регулировка».

Сборку заднего моста проводите в последовательности обратной разборке.
