Условн. обознач. смазки

Смазки, применяемые летом (при температуре выше +5°С)

Смазки, применяемые зимой (при температуре воздуха ниже+5°С)

М

Машинное масло СУ или автомобильные масла с присадками АСп-5*, АКп-5*. Заменитель: автотракторное масло АС - 5** или автол 6. Для двигателей с сильным пропуском газов (вследствие износа поршневых колец) применять автомобильные масла с присадками АСп-9,5* и АКп-9,5*. Заменители: автотракторное масло АС-9,5** или автол 10.

Смесь масел: 60% масла СУ и 40% веретенного АУ (заменитель - веретенное 2). Вязкость смеси 3,5° - 4,5°E при 50°С или автомобильные масла с присадками: АСп-5* и АКп-5*. Заменитель: автотракторное масло АС-5** или автол 4. Для двигателей с сильным пропуском газов (вследствие износа поршневых колец) применять машинное масло СУ. Заменители: автотракторное масло АС-5** или автол 6

Н

Нигрол автотракторный летний.

Нигрол автотракторный зимний. Заменитель: смесь 60% нигрола летнего и 40% масла, применяемого для двигателя

С

Солидол УСс-2 и УСс-3, УС-2 или УС-3.

Солидол УСс-1, Усс-2, УС-1 или УС-2

У

Смазка УТВ (1 - 13) по ГОСТ 1631-53

Т

Жидкость для тормозов. Заменитель: смесь 50% касторового масла и 50% этилового (винного) или бутилового (яд) спирта.

А

Веретенное масло АУ или смесь 60% трансформаторного масла и 40% турбинного Л (по весу).

Г

Графитная смазка СТ-2-4649 или смесь: 30% солидола, 30% графита „П" и 40% нигрола Л.

AM

Смазка для поворотных кулаков (ГОСТ 5730-51) или смесь: солидол УС-3 - 70% и нигрол 30%. Смешивать в холодном виде.

В

Вазелин

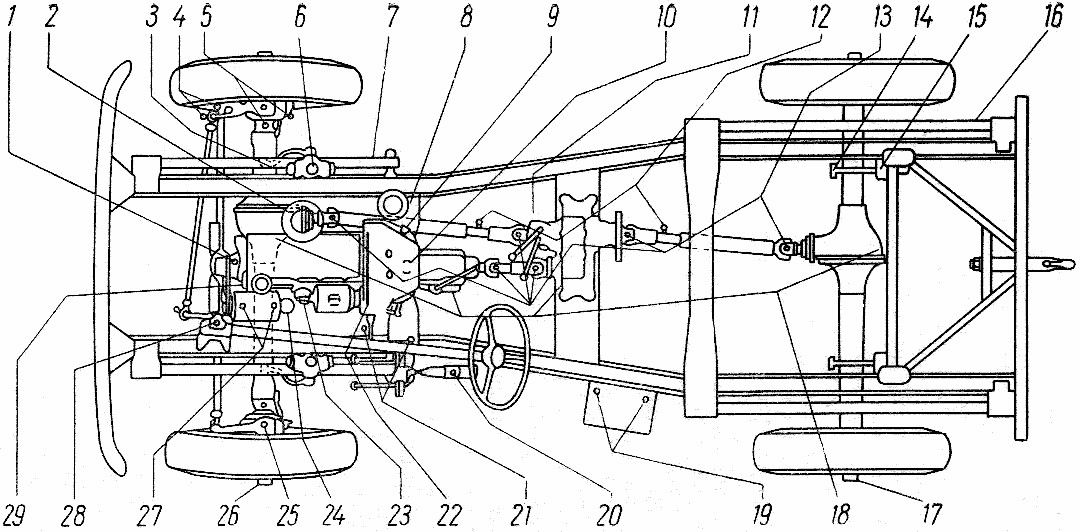

№ точек смазки (см. фиг. 193)

Наименование механизма или деталей

Количество точек смазки

Сорт смазки (условное обозначение)

Сроки смены смазки

Примечания

через 500 км

через 1000 км

через 1000 км

разные

1

Подшипник водяного насоса

1

У

-

X

-

-

Добавлять смазку

2

Воздушный фильтр карбюратора

1

М

-

X

-

-

Промывать и менять масло. При работе на особо пыльных дорогах очистку производить ежедневно. См. инструкцию на корпусе фильтра

3

Шарниры стоек передних амортизаторов

2

Н

-

-

Х

-

Добавлять смазку

4

Шарниры рулевых тяг

4

С

-

X

-

-

Добавлять смазку

5

Шарниры поворотных кулаков

4

AM

-

-

X

-

Добавлять по 150 г. Весной и осенью, или через 1200 км, промывать кулаки и закладывать по 300 г смазки

6

Картеры передних амортизаторов

2

А

-

-

Х

-

Доливать жидкость. Раз в год снимать, промывать и заменять жидкость

7

Передние рессоры (листы)

Г

-

-

-

X

по мере надобности, но не реже двух раз в год

Производить смазку

8

Масляный фильтр тонкой очистки

1

-

X

и при каждой смене масла в двигателе

-

-

Сливать отстой. Заменять фильтрующий элемент через 1500-2000 км пробега при потемнении масла в картере. См. инструкцию на корпусе фильтра и раздел „Смазка двигателя"

9

Подшипник выключения сцепления

1

У

-

Х

-

-

Крышку колпачковой масленки повернуть на 2 - 3 оборота

10

Подшипник первичного вала

1

У

-

Х

-

Х

при ремонте

Закладывать смазку

11

Ось рычагов раздаточной коробки

1

С

-

Х

-

-

Добавлять смазку

12

Шлицы переднего и заднего карданных валов

2

С

-

Х

-

-

Добавлять смазку

13

Шарниры переднего, заднего и промежуточного карданных валов

6

Н

-

Х

-

-

Смазка солидолом не допускается

14

Шарниры стоек задних амортизаторов

2

Н

-

-

Х

-

Добавлять смазку

15

Картеры задних амортизаторов

2

А

-

-

Х

-

Доливать жидкость. Раз в год снимать, промывать и заменять жидкость

16

Задние рессоры (листы)

Г

-

-

-

X

по мере надобности, но не реже двух раз в год

Производить смазку

17

Подшипники ступиц задних

2

У

-

-

Х

-

18

Картеры коробки передач, раздаточной коробки переднего и заднего мостов

4

Н

-

-

X

а также весной и осенью

-

Проверять уровень и доливать через 1000 км

19

Клеммы аккумуляторной батареи

2

В

-

-

-

X

не реже двух раз в год

Производить смазку

20

Главный цилиндр тормоза

1

Т

-

Х

-

-

Проверять уровень жидкости, который должен быть на 20 мм ниже кромки наливного отверстия. Заправка маслом минерального происхождения не допускается, так как оно выводит из строя резиновые детали тормозной системы.

21

Ось педалей и валик привода выключения сцепления

2

С

-

Х

-

-

Добавлять смазку

22

Подшипники валика акселератора

2

Т

-

-

Х

-

1-2 капли

23

Распределитель зажигания

2

М

-

-

Х

-

Пустить 2-3 капли моторного масла на ось молоточка, на щетку кулачка и фетровую шайбу под ротором.

24

Масляный фильтр грубой очистки

1

-

-

-

Х

Сливать отстой при смене масла в двигателе. См. инструкцию на переднем щитке под капотом

25

Шкворень поворотного кулака

2

С или АМ

Х

-

-

-

Добавлять смазку

26

Подшипники ступиц передних колес

2

У

-

-

Х

-

27

Генератор

2

М

-

-

Х

-

5 капель

28

Картер рулевого механизма

1

Н

-

-

-

Х

весной и осенью

Через 1000 км проверять и при необходимости доливать

29

Картер двигателя

1

М

-

-

-

через 1500 - 2000 км

Уровень масла проверять ежедневно
