СИСТЕМА СМАЗЫВАНИЯ ДВИГАТЕЛЯ АВТОМОБИЛЯ ГАЗ-53-12

Привод распределителя зажигания двигателя автомобиля ГАЗ-53-12

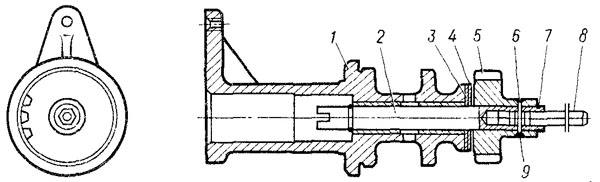

Привод распределителя зажигания и масляного насоса (рис. 17). Привод состоит из корпуса 1, в который запрессованы две втулки из листовой бронзы. Во втулках вращается валик


2, на одном конце которого имеется прорезь для хвостовика валика распределителя зажигания. Прорезь смещена относительно оси валика, благодаря чему распределитель может быть установлен только в одном положении. От осевых перемещений вал привода фиксируется стопорным кольцом 7. Тут же установлено пружинное кольцо 6. На нижнем конце валика закреплена штифтом ведомая шестерня 5. Ведущая шестерня находится на распределительном валу. Между торцом корпуса и ведомой шестерней устанавливают две шайбы: стальную 3 и алюминиевую 4.

В нижнем торце валика привода распределителя имеется шестигранное отверстие, в которое входит шестигранный валик 8 привода масляного насоса. Этот валик закреплен тем же штифтом, что и ведомая шестерня. Нижний конец шестигранного валика свободно входит в шестигранное отверстие в торце валика масляного насоса. В случае заклинивания но какой-либо причине масляного насоса штифт 9 срезается, останавливаются валик привода и двигатель.
