Фильтр тонкой очистки топлива (рис. 23). Фильтр крепится к кронштейну, устанавливаемому на двигателе перед карбюратором.

Фильтрующий элемент 3 разборной конструкции, включающий в себя: алюминиевый каркас элемента 9 с проточенными в его стенках кольцевыми канавками, внутри которых просверлены отверстия для прохода топлива, латунную фильтрующую сетку 10 (1400 ячеек на 1 см?), которая в два слоя обернута вокруг каркаса, и пружину 11, прижимающую сетку к каркасу.

Корпус 1 фильтра отливается литьем под давлением из цинкового сплава. Стакан-отстойник пластмассовый изготавливается из фенопласта. Фильтрующий элемент 3 поджимается к корпусу 1 пружиной 4, упирающейся в стакан-отстойник 5. Между корпусом фильтра, стаканом-отстойником и фильтрующим элементом устанавливается объединенная формованная из маслобензостойкой резины прокладка 2.

На отдельных автомобилях вып. 1992 г. устанавливался фильтр тонкой очистки топлива с керамическим фильтрующим элементом (рис. 24) взамен сетчатого. В отличие от сетчатого этот фильтр, кроме фильтрующего элемента, отличается применением двух отдельных прокладок между корпусом и стаканом-отстойником, а также корпусом и фильтрующим элементом, вместо одной(объединенной) у сетчатого фильтра.

Рис. 23. Фильтр тонкой очистки топлива:
1- корпус; 2 — прокладка; 3 — элемент фильтрующий; 4 — пружина; 5 — стакан-отстойник; 6 — коромысло с винтом; 7—гайка-барашек; 8 — держатель стакана; 9 — каркас фильтрующего элемента; 10 — сетка фильтрующего элемента; 11 — пружина поджимная сетки

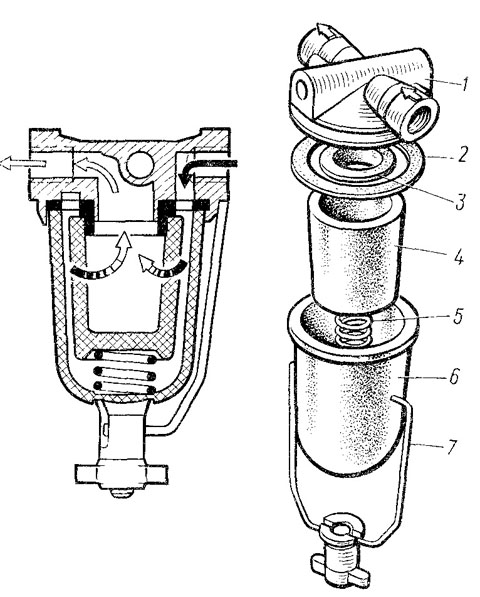

Рис. 24. Фильтр тонкой очистки топлива керамический:
1 — корпус; 2 — прокладка стакана; 3- прокладка элемента; 4 — фильтрующий элемент; ,5 — пружина; в — стакан-отстойник; 7 — коромысло
