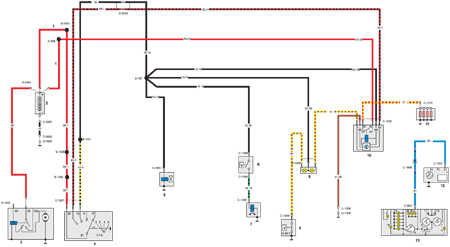

12.11.3. Схема электрического контура дизельного двигателя
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1 – провод с главным предохранителем,
2 – аккумулятор, 3 – стартер, 4 – выключатель зажигания, 5 – электромагнитный клапан выключения двигателя (клапан STOP), 6 – выключатель дополнительного вентилятора радиатора, 7 – электромагнитное сцепление дополнительного вентилятора радиатора, |
8 – термовыключатель вентилятора
радиатора, 9 – контрольные лампочки начального подогрева двигателя и перегорания свечей накала, 10 – реле начального подогрева двигателя, 11 – свечи накаливания, 12 – генератор с электронным регулятором напряжения, 13 – комбинация приборов |
