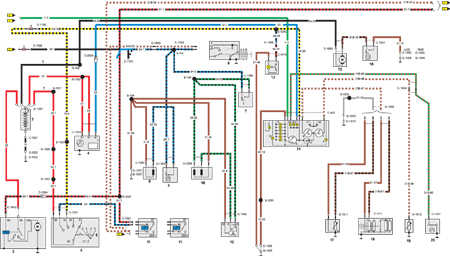

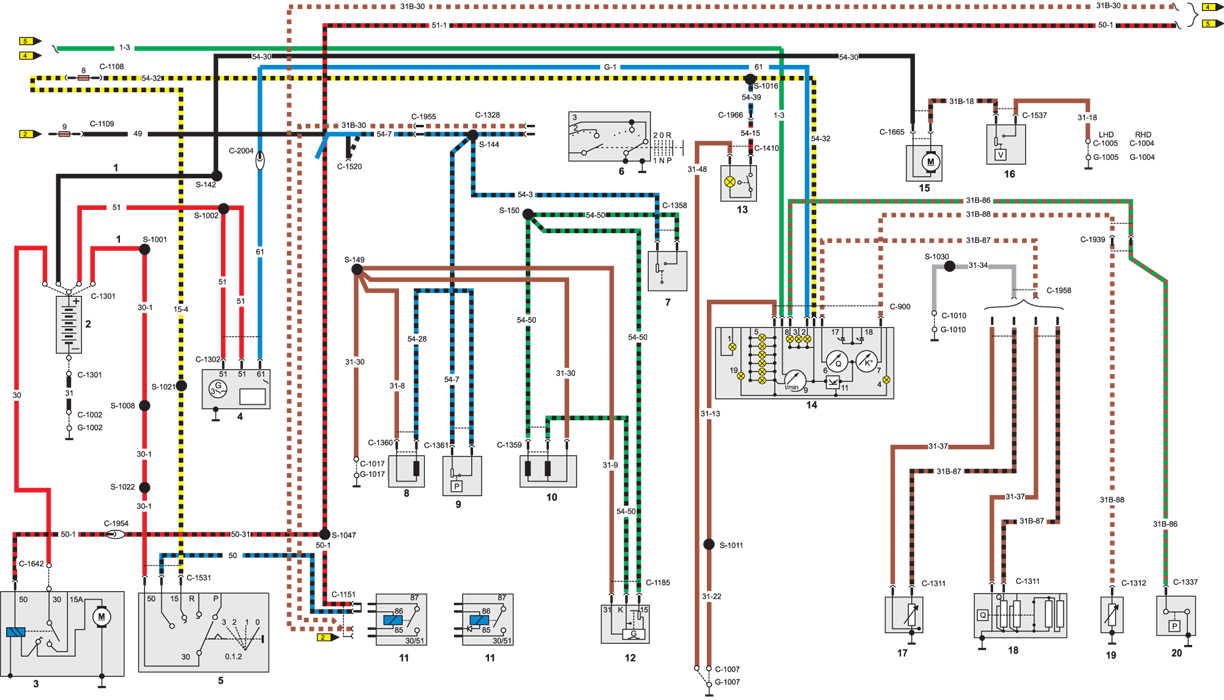

12.11.2. Схема электрического контура зарядки и стартера
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1 – провод с главным предохранителем,
2 – аккумулятор, 3 – стартер, 4 – генератор с электронным регулятором, 5 – выключатель зажигания, 6 – пусковой выключатель автоматической коробки передач, 7 – выключатель kick-down автоматической коробки передач, 8 – датчик блокировки стартера автоматической коробки передач, 9 – вакуумный переключатель, 10 – управление kick-down автоматической коробки передач, |
11 – реле автоматической коробки передач, 12 – временной элемент kick-down автоматической коробки передач, 13 – контрольная лампочка, 14 – комбинация приборов, 15 – двигатель вентилятора радиатора, 16 – выключатель вентилятора радиатора, 17 – датчик уровня охлаждающей жидкости, 18 – датчик уровня топлива, 19 – датчик температуры охлаждающей жидкости, 20 – датчик давления масла |
