12.11. Электросхемы

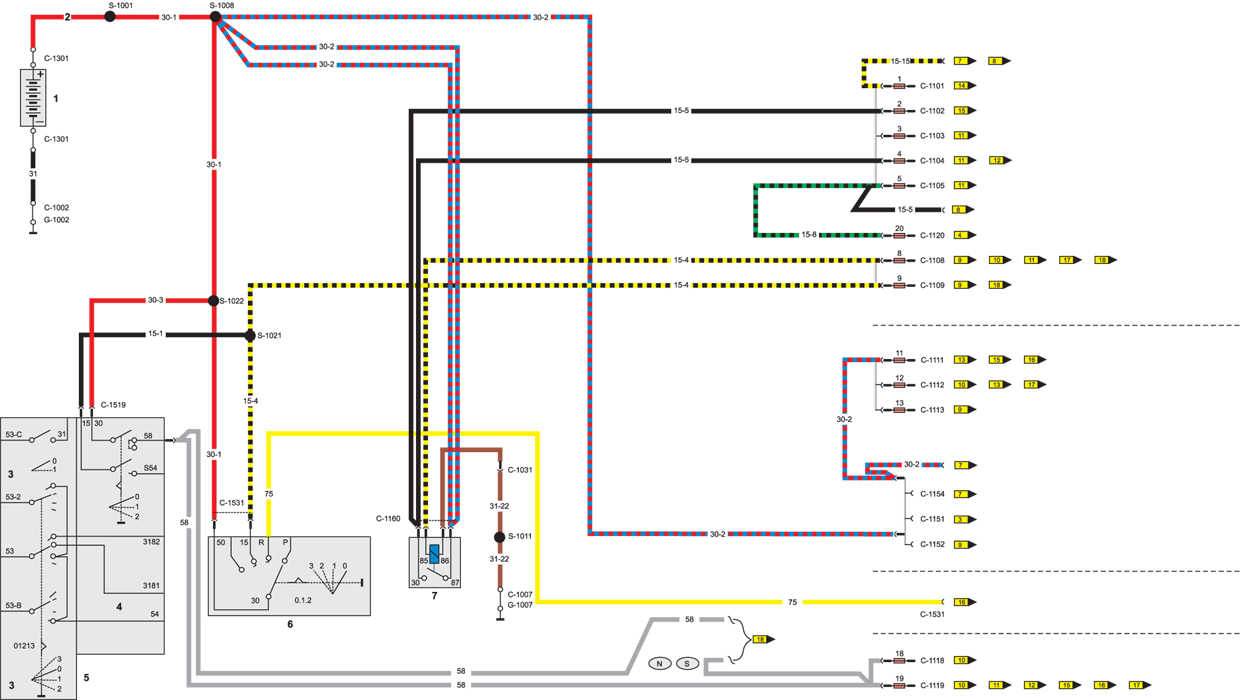

12.11.1. Схема контура электрического питания
| ОБЩИЕ СВЕДЕНИЯ |
 |
|
1 – аккумулятор,
2 – провод с главным предохранителем, 3 – управление стеклоочистителя ветрового стекла, 4 – управление наружного освещения, |
5 – переключатели наружного освещения
и стеклоочистителя ветрового стекла, 6 – выключатель зажигания, 7 – реле выключателя зажигания |
