Снятие и установка датчика частоты вращения вала турбины (TSS) Форд Фокус

 Снятие

  Снимите полку аккумулятора.

  Снимите корпус воздушного фильтра (рис. 3.174).

1. Рассоедините штекерный разъем датчика массового рас­хода воздуха (MAF).

2. Отсоедините шланг вентиляции картера.

3. Отсоедините выпускной шланг воздушного фильтра.

Рис. 3.174. Снятие корпуса воздушного фильтра

  Снимите корпус воздушного фильтра с резиновых втулок.

ПРИМЕЧАНИЕ. Резонатор вставляется в кронштейн.

  Снимите впускной шланг воздушного фильтра вместе с резо­натором.

  Рассоедините штекерный разъем датчика частоты вращения вала турбины (TSS) (рис. 3.175).

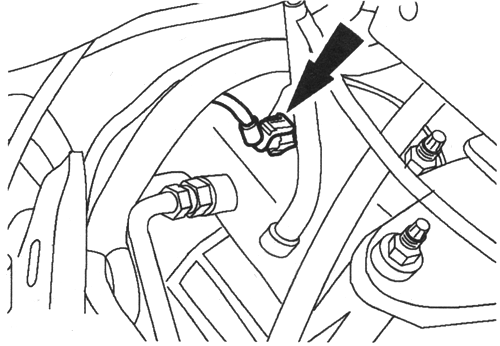

Рис. 3.175. Отсоединение штекерного разъема датчика частоты

вращения вала турбины

  Снимите датчик TSS (рис. 3.176).

  Проверьте отверстие для датчика TSS.

  Проверьте уплотнительное кольцо круглого сечения на нали­чие трещин или порезов и при необходимости установите но­вое уплотнительное кольцо круглого сечения.

Рис. 3.176. Снятие датчика TSS

  Установка

ПРИМЕЧАНИЕ. Перед установкой уплотнительного кольца круглого сечения

нанесите на него тонкий слой технического вазелина.

ПРИМЕЧАНИЕ. Нанесите на болт герметик для резь­бовых соединений.

  Установите элементы на место, действуя в обратной последо­вательности.
