Датчик диапазона КПП (TS) Форд Фокус

Снятие

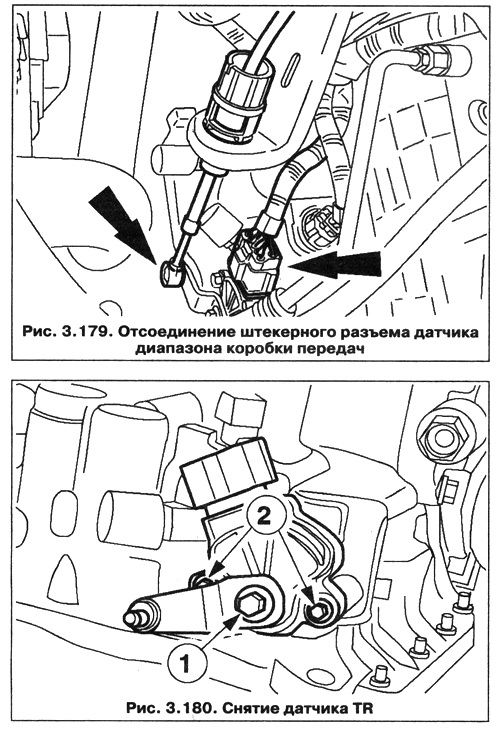

Рассоедините штекерный разъем датчика диапазона коробки передач (TR) и отсоедините трос рычага выбора (рис. 3.179).

ПРИМЕЧАНИЕ. Если не удерживать рычаг переключения при отпускании илизатягивании рычага ручного вала, это будет приводить к передаче

вращающего момента к переключателю TR и механизму переключения.

Снимите датчик TR (для наглядности автоматическая коробка передач в блоке с ведущим мостом показана снятой) (рис. 3.180).

1. Снимите рычаг ручного управления.

2. Выверните болты.

Установка

ПРИМЕЧАНИЕ. Если не удерживать рычаг переключения при отпускании илизатягивании рычага ручного вала, это будет приводить к передачевращающего момента к переключателю TR и механизму переключения.

ПРИМЕЧАНИЕ. На этой стадии не затягивайте болты полностью.

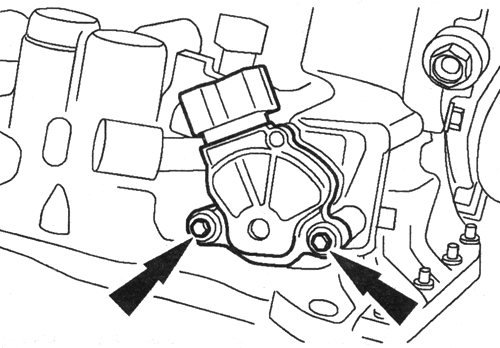

Рис. 3.181. Установите датчик TR

Установите датчик TR (для наглядности автоматическая коробка передач в блоке с ведущим мостом показана снятой) (рис. 3.181).

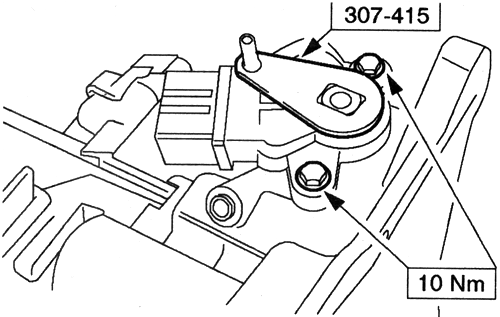

Используя специальный инструмент, выверьте положение датчика TR и затяните болты (рис. 3.182).

Рис. 3.182. Выверка положения датчика TR

ВНИМАНИЕ, Не используйте пневматические инструменты при работе с этимболтом. Придерживайте рычаг ручного

управления при затягивании болта рычага ручного управления, неследование

этому указанию может привести к повреждению вала рычага ручного управления.

Установите рычаг ручного управления.

ВНИМАНИЕ. Проверьте, находится ли рычаг управления в положении «3»,также как в положении «D».

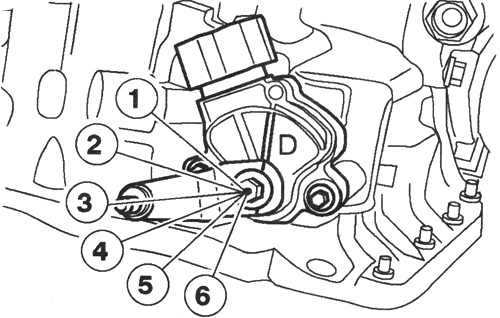

Отрегулируйте рычаг ручного управления в соответствии с положением «D» датчика TR (рис. 3.183).

1. «I» Низкая I -ая передача

2. «2» Низкая 2-ая передача

3. «D» Передача движения

4. «N» Нейтральное положение

5. «R» Передача заднего хода

6. «Р» Парковочная передача

В положении «D» отметки на рычаге ручного управления совмещены с отметками на датчике TR.

Рис. 3.183. Регулировка рычага ручного управления в соответствии

с положением «D» датчика TR

5. Подсоедините трос рычага выбора передач и состыкуйте штекерный разъем датчика TR.
