Контрольная лампа ремня безопасности водителя

Ремень безопасности водителя соединен с контрольной лампой в панели приборов для напоминания водителю о не пристегнутом ремне при включении зажигания.

Трехточечный ремень безопасности с блокирующим натяжителем

Ремень безопасности с трехточечным креплением и блокирующим натяжителем ограничивает перемещение водителя и лучше защищает в случае аварии.

Трехточечный ремень безопасности с аварийным блокирующим натяжителем

Ремень безопасности переднего сидения с трехточечным креплением с аварийным блокирующимся натяжителем (АБН) всегда разблокирован, обеспечивая пассажиру свободу перемещения, исключая внезапное замедление, внезапное ускорение или внезапный поворот в процессе маневрирования автомобиля.

Ремень безопасности заднего сидения

Для пассажиров, сидящих с краю заднего сидения, имеется ремень безопасности с трехточечным креплением с аварийным блокирующимся натяжителем. Ремень безопасности всегда разблокирован, давая пассажиру свободу перемещения, исключая внезапное замедление, внезапное ускорение и при внезапном повороте в процессе маневрирования автомобиля.

Поясной ремень безопасности заднего сидения с двухточечным креплением

Поясной ремень безопасности заднего сидения с двухточечным креплением для пассажира, сидящего по центру, является одной непрерывной лентой, проходящей от якоря через язычок и пряжку ремня безопасности внутрь одиночного натяжителя.

Проверка функциональной работы

Предупреждения Храните острые предметы и потенциально повреждающие элементы подальше от ремней безопасности. Избегайте изгибов и повреждения любой части пряжки или язычка защелки. Не отбеливайте и не закрашивайте ленту ремня безопасности. Используйте только мягкое мыло и воду при чистке ремней. При установке болтов и винтов якоря сначала заворачивайте их руками для предотвращения повреждения резьбы. Не пытайтесь ремонтировать механизм или кожух натяжителя. Замените все неисправные части в сборе на аналогичные в сборе.

Замените ремни с порезами и повреждениями.

Проверьте все болты якоря ремня безопасности, чтобы убедиться в их надежности.

Проверьте пряжки ремней безопасности. Пряжка должна легко блокироваться и разблокироваться.

После введения язычка внутрь пряжки резко дерните ремень. Пряжка должна оставаться заблокированной.

Полностью вытяните плечевую часть ремня, чтобы убедиться в отсутствии волнообразований или износа ремня.

Позвольте плечевой части ремня полностью втянуться. Ремень должен свободно втягиваться.

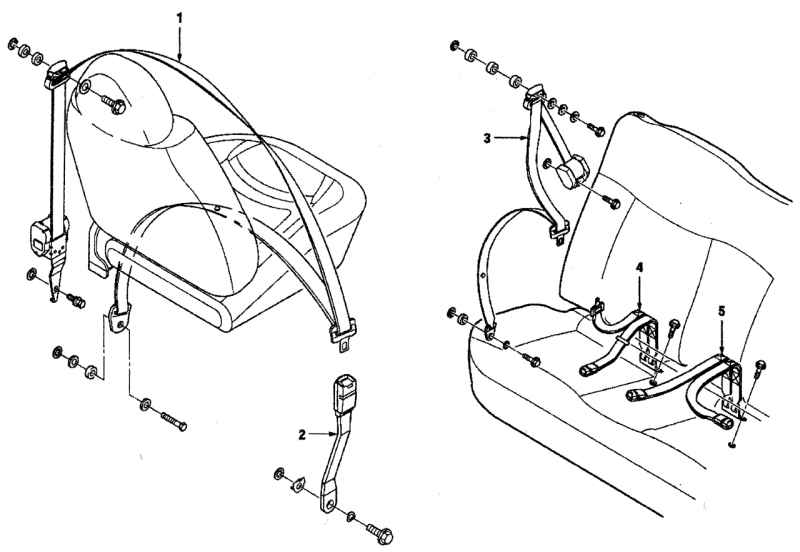

Рис. 10.105. Ремни безопасности: 1 — ремень безопасности переднего сидения; 2 — пряжка ремня безопасности переднего сидения; 3 — ремень безопасности заднего сидения (с трехточечным креплением); 4 — ремень безопасности заднего сидения (для двухточечного крепления)/пряжка для трехточечного крепления); 5 — пряжка ремня безопасности заднего сидения (для трехточечного крепления/для двухточечного крепления)

Ремни безопасности показаны на рис. 10.105.

Моменты затяжки болтов крепления ремней безопасности приведены в табл. 10.2.

Таблица 10.2      Моменты затяжки болтов крепления ремней безопасности

Верхний болт крепления ремня безопасности	30-45
Нижний болт крепления ремня безопасности	30-45
Болт крепления натяжителя ремня безопасности	30-45
Болт крепления пряжки ремня безопасности	30-45
Болт крепления пряжки ремня безопасности заднего сидения	30-45
