Дэу Матиз. Задняя часть кузова
Крышка топливозаправочной горловины прикреплена к кармашку топливного бака на левой стороне автомобиля.
Снятие и установка элементов задней части кузова
Крышка заправочной горловины
Снятие
Потяните за рычаг открытия крышки и откройте крышку заправочной
горловины.
 |

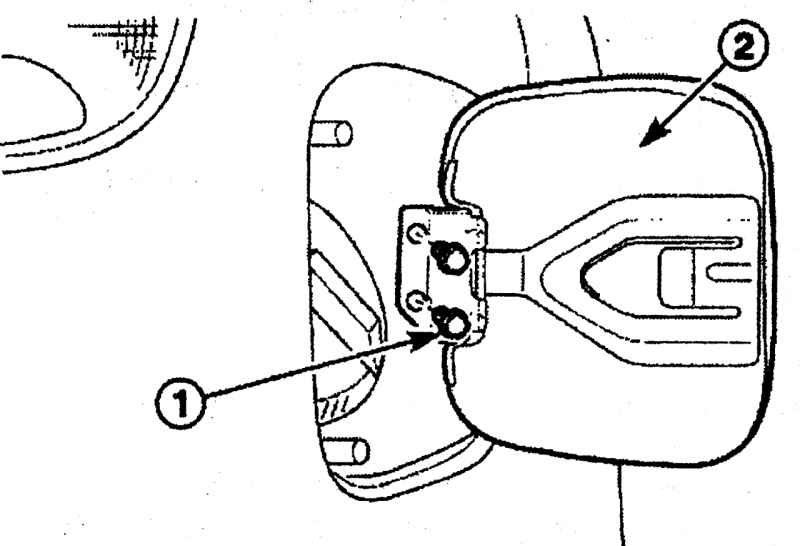

Рис. 10.130.
Заправочная горловина: 1 — болты; 2 — крышка
заправочной горловины
|
Выверните болты 1 (рис.
10.130) и снимите крышку 2 заправочной горловины.
Установка
Установите крышку заправочной горловины и закрепите болтами.
Ручка и трос заправочной горловины
Снятие
Приподнимите панель обивки порога передней нижней части кузова.
Снимите ручку открытия крышки заправочной горловины в следующем
порядке:
 |

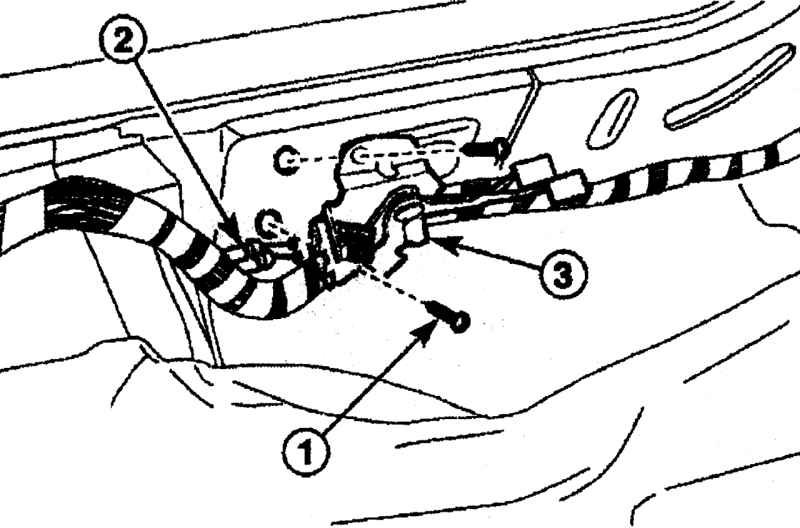

Рис. 10.131.
Открытие крышки заправочной горловины: 1 — винты; 2
— трос; 3 — крепления ручки
|
- выверните винты 1 (рис.
10.131);
- отсоедините трос 2;
- снимите ручку 3 открытия крышки заправочной горловины.
Приподнимите нижнюю панель обивки средней стойки.
Приподнимите панель обивки порога задней нижней части кузова.
Приподнимите панель обивки ниши для запасного колеса в багажном
отсеке.
 |

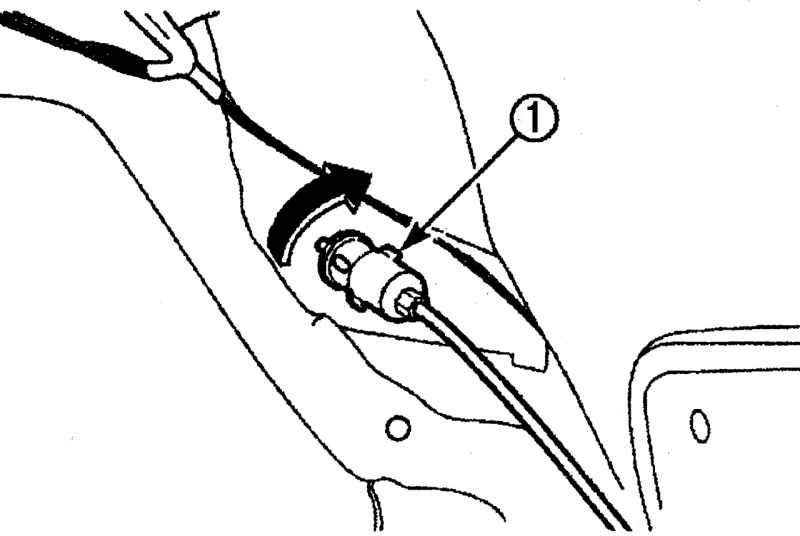

Рис. 10.132. Снятие
петли замка (1) заправочной горловины
|
Поворачивая, снимите петлю замка 1 (рис.
10.132) заправочной горловины.
Снимите трос открытия заправочной горловины в следующем порядке:
- снимите стягивающую ленту троса;
 |

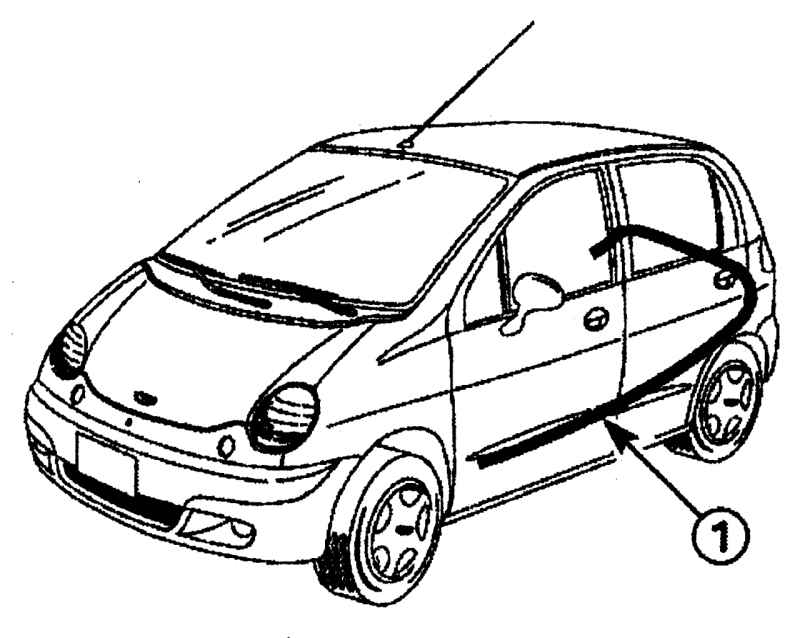

Рис. 10.133.
Расположение на автомобиле троса (1) открытия крышки
заправочной горловины
|
- отсоедините трос 1 (рис.
10.133) открытия крышки заправочной горловины.
Установка
Подсоедините трос открытия крышки заправочной горловины к крышке.
Закрепите трос стягивающей лентой.
Установите петлю замка.
Установите панель обивки ниши для запасного колеса в багажном
отсеке.
Установите панель обивки порога задней нижней части кузова.
Установите нижнюю панель обивки средней стойки.
Подсоедините трос открытия крышки заправочной горловины к ручке.
Установите ручку открытия крышки заправочной горловины и закрепите
винтами.
Ручка и трос двери багажника
Снятие
Приподнимите панель обивки порога передней нижней части кузова.
Снимите ручку открытия двери багажника в следующем порядке:
 |

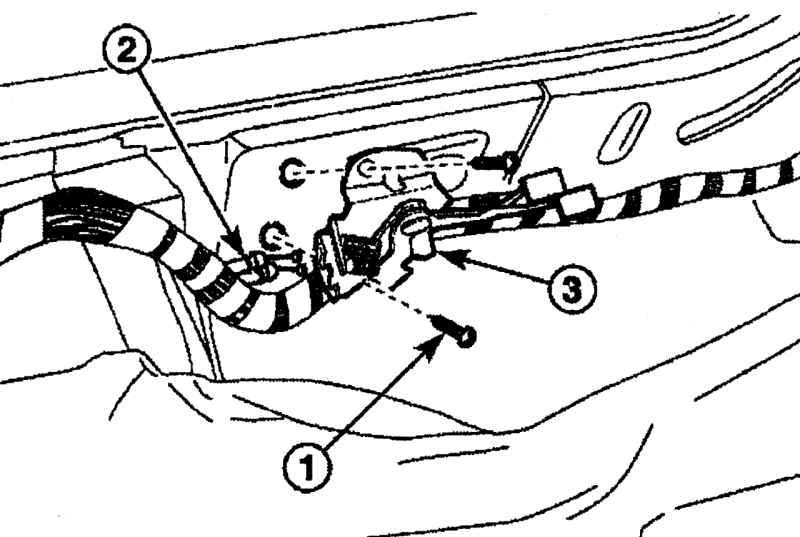

Рис. 10.134. Снятие
ручки открытия двери багажника: 1 — винты; 2 — трос;
3 — ручка
|
- выверните винты 1 (рис.
10.134);
- отсоедините трос 2;
- снимите ручку 3 открытия двери багажника.
Приподнимите нижнюю панель обивки средней стойки.
Приподнимите панель обивки порога задней нижней части кузова.
Приподнимите панель обивки ниши для запасного колеса в багажном
отсеке.
Отсоедините трос с петли замка двери багажника.
Снимите трос открытия двери багажника в следующем порядке:
- снимите стягивающую ленту троса;
 |

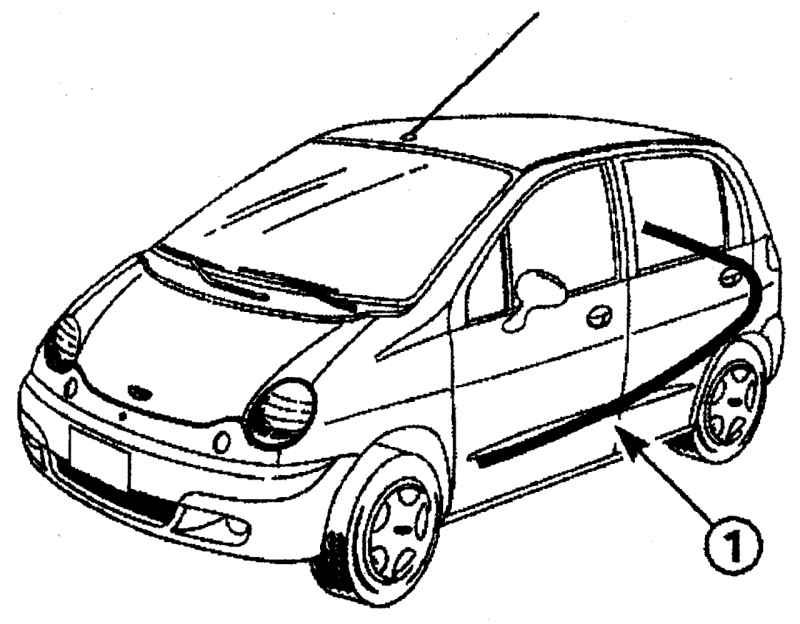

Рис. 10.135.
Расположение на автомобиле троса (1) открытия двери
багажника
|
- отсоедините трос 1 (рис.
10.135) открытия двери багажника.
Установка
Подсоедините трос открытия двери багажника к петле замка.
Закрепите трос лентой.
Установите панель обивки ниши для запасного колеса в багажном
отсеке.
Установите панель обивки порога задней нижней части кузова.
Установите нижнюю панель обивки средней стойки.
Подсоедините трос открытия двери багажника к ручке.
Установите ручку открытия двери багажника и закрепите винтами.
