Дэу Матиз. Снятие и установка ремней безопасности





Ремни безопасности передних сидений
Снятие
Сдвиньте переднее сиденье вперед и сложите спинку сиденья.

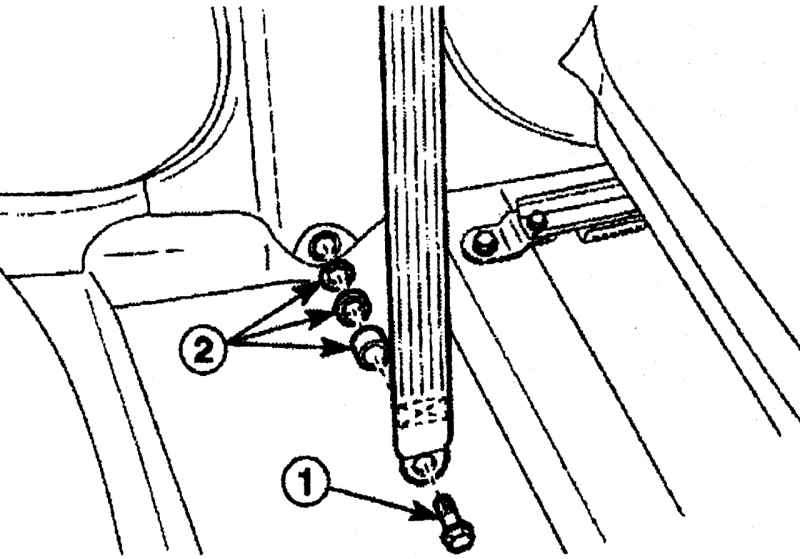

Рис. 10.106. Расположение болта (1), втулки и фибровой шайбы (2) крепления ремня безопасности






Выверните болт 1 (рис. 10.106) внизу средней стойки и снимите распорную втулку и фибровую шайбу 2.
Снимите пластиковое защитное приспособление на якоре ремня безопасности.
Снимите нижнюю обивку средней стойки.

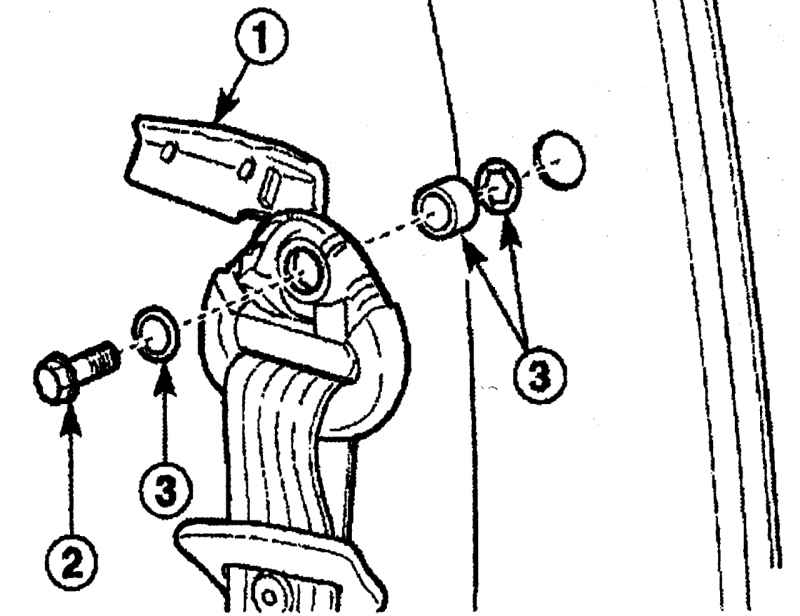

Рис. 10.107. Верхнее крепление ремня безопасности к средней стойке: 1 — крышка; 2 — болт; 3 — распорная втулка и фибровая шайба






Лезвием отвертки снимите крышку 1 (рис. 10.107) болта 2 верхнего крепления ремня безопасности к средней стойке.
Снимите распорную втулку и фибровую шайбу 3 верхнего крепления ремня безопасности к средней стойке.
Для доступа к натяжителю отверните ковровое покрытие пола.

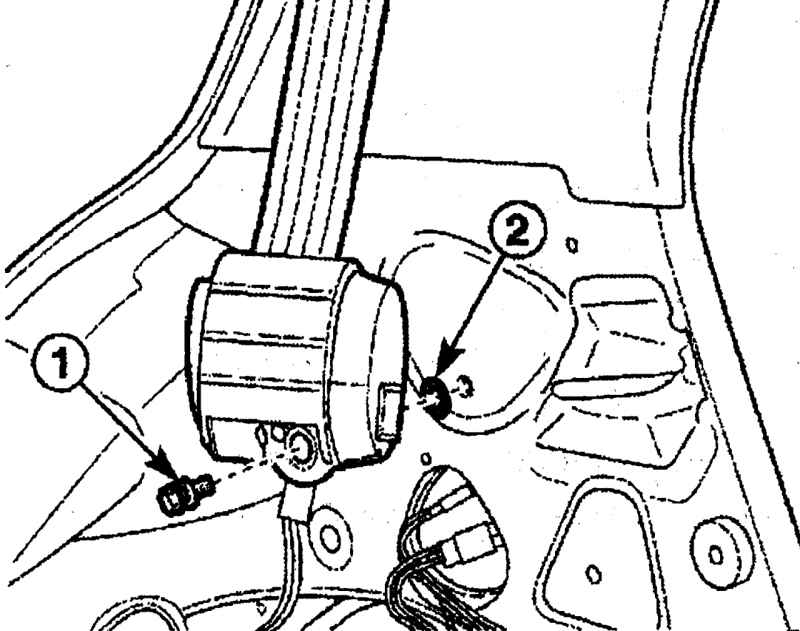

Рис. 10.108. Крепление натяжителя ремня безопасности: 1 — болт; 2 — фибровая шайба






Выверните болт 1 (рис. 10.108) крепления натяжителя ремня безопасности.
Снимите натяжитель ремня безопасности и фибровую шайбу 2.
Установка


Примечание
Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.


Установку ремня безопасности переднего сиденья проводите в последовательности, обратной снятию.
Установите распорную втулку и фибровую шайбу верхнего крепления ремня безопасности к средней стойке. Затяните болт верхнего крепления ремня безопасности моментом 30—45 Н·м.
Установите натяжитель ремня безопасности и закрепите болтом, затянув его моментом 30—45 Н·м.
Установите распорную втулку и фибровую шайбу нижнего крепления ремня безопасности к основанию средней стойки. Затяните болт нижнего крепления ремня безопасности моментом 30—45 Н·м.
Установите пластиковое защитное приспособление на якоре ремня безопасности.
Верните спинку сиденья на прежнее место.
Пряжка ремня безопасности переднего сиденья
Снятие
Снимите пряжку ремня безопасности переднего сиденья в следующем порядке:

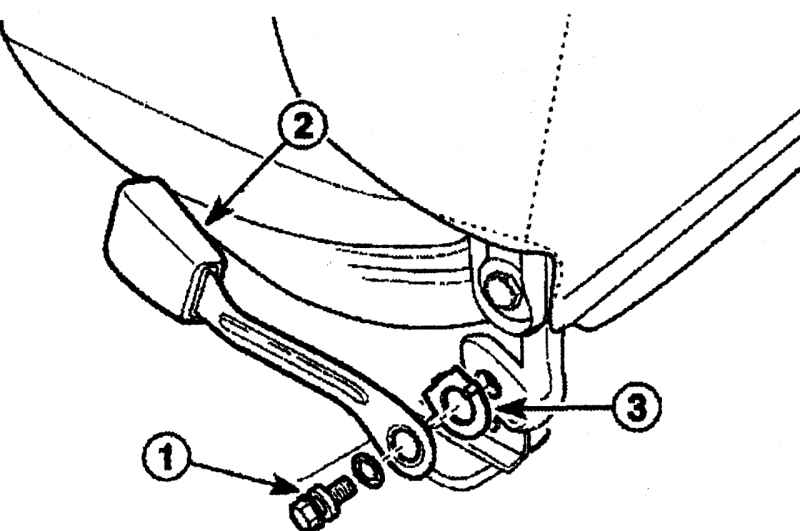

Рис. 10.109. Ремень безопасности переднего сиденья: 1 — болт; 2 — пряжка; 3 — накладка






- выверните болт 1 (рис. 10.109);
- снимите пряжку 2;
- снимите накладку 3.
До снятия пряжки ремня безопасности водителя отсоедините разъем контрольной лампы.
Установка
Установите накладку и пряжку ремня безопасности переднего сиденья и закрепите болтом, затянув его моментом 30—45 Н·м.
Подсоедините разъем контрольной лампы.
Ремни безопасности задних сидений с АБН
Снятие
Снимите подушку и спинку заднего сиденья.
Снимите заднюю панель обивки.
Снимите боковую панель багажного отсека.

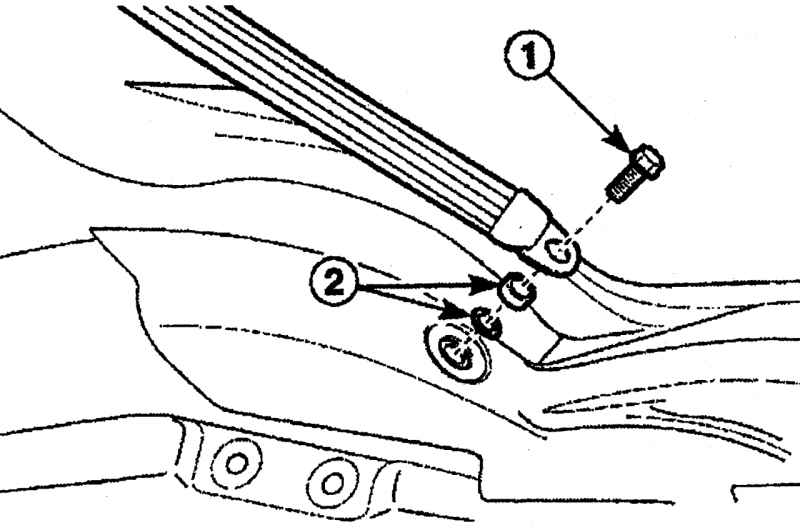

Рис. 10.110. Крепление ремня безопасности заднего сиденья: 1 — болт; 2 — втулка и фибровая шайба






Выверните болт 1 (рис. 10.110) нижнего крепления ремня безопасности и снимите распорную втулку и фибровую шайбу 2.
Снимите пластиковое защитное устройство на якоре ремня безопасности.
Снимите панель багажного отсека.

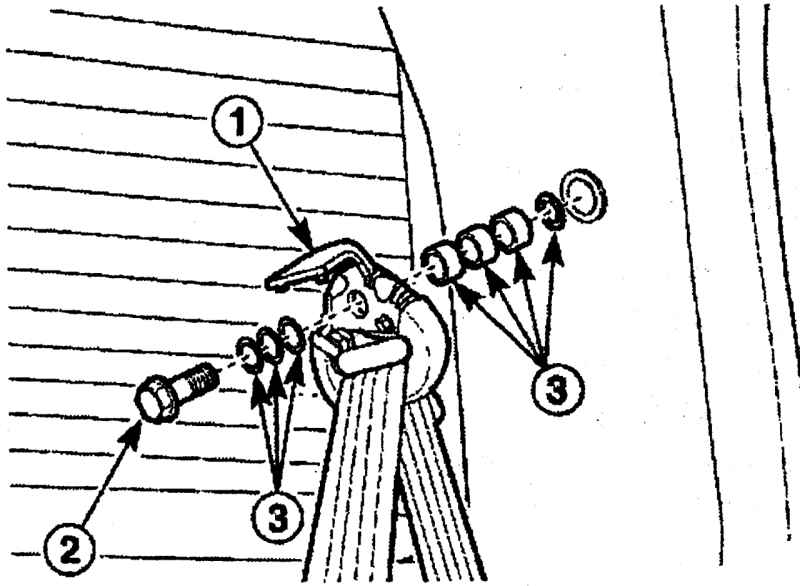

Рис. 10.111. Крепление верхнего ремня безопасности заднего сиденья: 1 — крышка; 2 — болт; 3 — распорная втулка, пластиковые и фибровые шайбы






Лезвием отвертки откройте крышку 1 (рис. 10.111) болта верхнего крепления ремня безопасности заднего сиденья.
Выверните болт 2 и снимите распорную втулку, пластиковые и фибровую шайбу 3 верхнего ремня безопасности заднего сиденья.

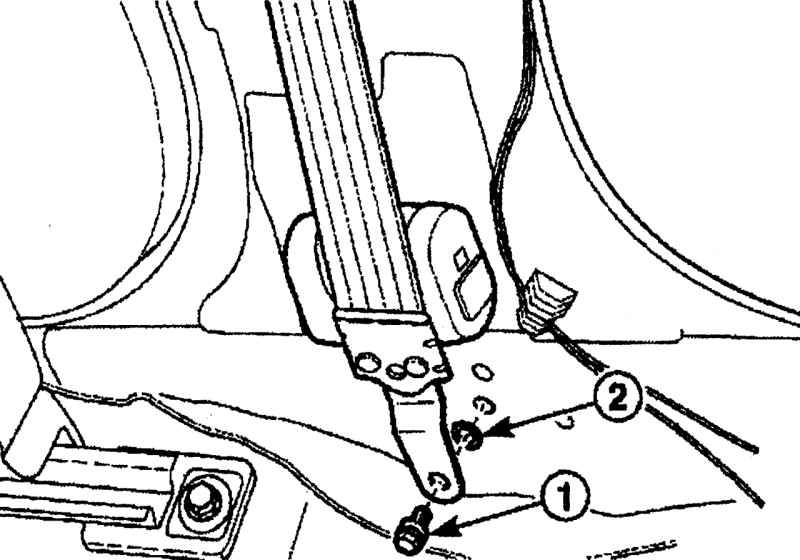

Рис. 10.112. Крепление натяжителя ремня безопасности заднего сиденья: 1 — болт; 2 — фибровая шайба






Выверните болт 1 (рис. 10.112), снимите фибровую шайбу 2 крепления натяжителя ремня безопасности.
Снимите ремень безопасности заднего сиденья.
Установка
Установку ремней безопасности задних сидений с АБН проводите в последовательности, обратной снятию.
Вверните и затяните болт верхнего крепления ремня безопасности и затяните его моментом 30—45 Н·м.
Вверните и затяните болт крепления натяжителя ремня безопасности и затяните его моментом 30—45 Н·м.
Вверните и затяните болт нижнего крепления ремня безопасности и затяните его моментом 30—45 Н·м.
Ремни безопасности задних сидений с двухточечным креплением
Снятие
Снимите подушку заднего сиденья.
Снимите ремень безопасности с двухточечным креплением и пряжку в следующем порядке:

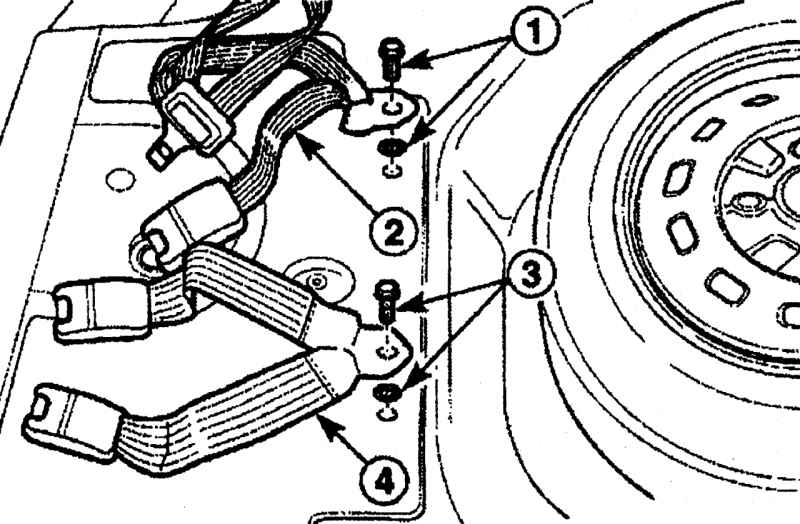

Рис. 10.113. Крепление ремня безопасности (для двухточечного крепления) заднего сиденья: 1 — болт и фибровая шайба; 2 — ремень безопасности; 3 — пряжка, болт и фибровая шайба; 4 — пряжка (для двухточечного и трехточечного крепления)






- выверните болт и снимите фибровую шайбу 1 (рис. 10.113);
- снимите ремень безопасности (для двухточечного крепления) и пряжку (для трехточечного крепления) 2;
- выверните болт и снимите фибровую шайбу 3;
- снимите пряжку (для двухточечного крепления и для трехточечного крепления) 4.
Установка
Установку ремня безопасности заднего сиденья проводите в последовательности, обратной снятию.
Установите пряжку ремня безопасности с трехточечным креплением, закрепите болтом, затянув его моментом 30—45 Н·м.
Установите ремень безопасности с двухточечным креплением, закрепите болтом, затянув его моментом 30—45 Н·м.
